LED de la fuente de alimentación

Este tema proporciona información acerca de varios estados de LED de fuente de alimentación y sugerencias de acciones correspondientes.

Es necesaria la siguiente configuración mínima para que se inicie el servidor:

  • Dos procesadores en el zócalo del procesador 1 y 2

  • Dos DIMM DRAM en las ranuras 10 y 26

  • Dos fuentes de alimentación

  • Una unidad de 2,5 pulgadas o una unidad E3.S, o bien una unidad M.2 (si el sistema operativo se necesita para depurar)

  • Seis módulos de ventilador del sistema

LED de una fuente de alimentación de CRPS Premium​

En la figura y tabla siguientes, se describen los LED de una fuente de alimentación de CRPS Premium.

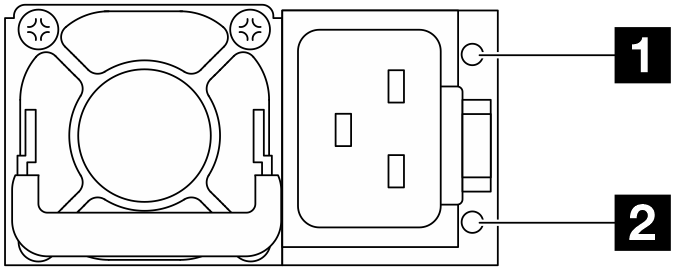

Figura 1. LED de una fuente de alimentación de CRPS Premium
Power supply LEDs
LEDDescripción
1 Estado de salida y error (bicolor, verde y amarillo)
El LED de estado de salida y error puede estar en uno de los siguientes estados:

  • Apagado: el servidor está desactivado o la unidad de la fuente de alimentación no funciona correctamente. Si el servidor está encendido pero el LED está apagado, sustituya la unidad de fuente de alimentación.

  • Verde parpadeante lento (alrededor de un destello por segundo): la fuente de alimentación está en modo de salida cero (espera). Cuando la carga de alimentación del servidor es baja, una de las fuentes de alimentación instaladas ponga en el estado en espera mientras el otro entrega la carga completa. Cuando la carga de alimentación, aumenta la fuente de alimentación en espera cambiará al estado activo para proporcionar suficiente energía al servidor.

  • Verde parpadeante rápido (unos cinco destellos por segundo): la unidad de fuente de alimentación está en modo de actualización de firmware.

  • Verde: el servidor está encendido y la unidad de la fuente de alimentación funciona normalmente.

  • Amarillo: es posible que la unidad de fuente de alimentación presente errores. Vuelque el registro de FFDC del sistema y póngase en contacto con el equipo de soporte de back-end de Lenovo para revisar el registro de datos de la PSU.

El modo de salida cero se puede deshabilitar mediante Setup Utility o la interfaz de web de Lenovo XClarity Controller. Si deshabilita el modo de salida cero, ambas fuentes de alimentación estarán en estado activo.

  • Inicie Setup Utility, acceda a Configuraciones del sistema > Alimentación > Cero salida y seleccione Deshabilitar. Si deshabilita el modo de salida cero, ambas fuentes de alimentación estarán en estado activo.

  • Inicie sesión en la interfaz web de Lenovo XClarity Controller, elija Configuración del servidor > Directiva de energía, deshabilite el Modo de salida cero y, a continuación, haga clic en Aplicar.

2 Estado de entrada (color único, verde)
El LED de estado de entrada puede estar en uno de los siguientes estados:

  • Apagado: la unidad de la fuente de alimentación está desconectada de la fuente de alimentación de entrada.

  • Verde: la unidad de la fuente de alimentación está conectada a la fuente de alimentación de entrada.

  • Parpadeo (1 Hz): la alimentación de entrada no está en buen estado.

LED de una fuente de alimentación de CRPS​

En las figuras y tabla siguientes, se describen los LED de una fuente de alimentación de CRPS.

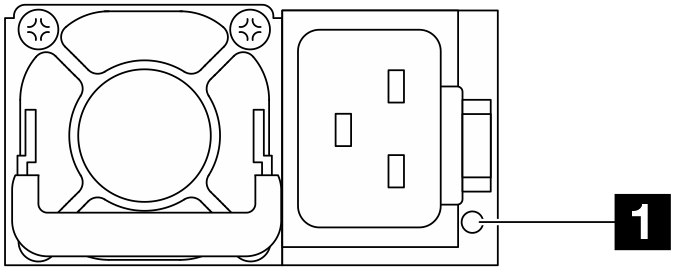

Figura 2. LED en una PSU de CRPS (1)

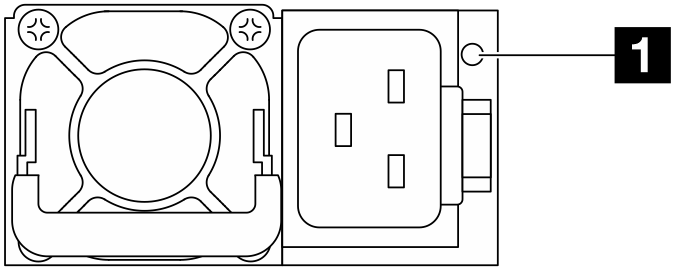

Figura 3. LED en una PSU de CRPS (2)

1 LED de unidad de fuente de alimentación (bicolor, verde y amarillo)
EstadoDescripción
Encendido (verde)El servidor está encendido y la unidad de la fuente de alimentación funciona normalmente.
Parpadeante (verde, unos dos destellos por segundo)La unidad de fuente de alimentación está en modo de actualización de firmware.
Encendido (amarillo)Cuando la unidad de fuente de alimentación está encendida en amarillo:

  • Escenario 1: Una de las dos unidades de fuente de alimentación se apagó o se desconectó del cable de alimentación y, al mismo tiempo, la otra está encendida.

  • Escenario 2: La unidad de fuente de alimentación falló debido a uno de los problemas que se indican a continuación:

    • Protección contra sobrecalentamiento (OTP)

    • Protección contra sobrecorriente (OCP)

    • Protección contra sobrevoltaje (OVP)

    • Protección contra cortocircuito (SCP)

    • Error de ventilador

Parpadeo (amarillo, aproximadamente un destello por segundo)La unidad de fuente de alimentación muestra advertencias que indican una advertencia de sobretemperatura (OTW), advertencia de sobrecorriente (OCW) o una velocidad lenta del ventilador.
ApagadoEl servidor está apagado o la unidad de la fuente de alimentación no funciona correctamente. Si el servidor está encendido pero el LED está apagado, sustituya la unidad de fuente de alimentación.
