Anzeigen auf der System-E/A-Platine

In den folgenden Abbildungen sind die Anzeigen auf der System-E/A-Platine dargestellt, die auch als sicheres Steuermodul für Rechenzentren (DC-SCM) bezeichnet wird.

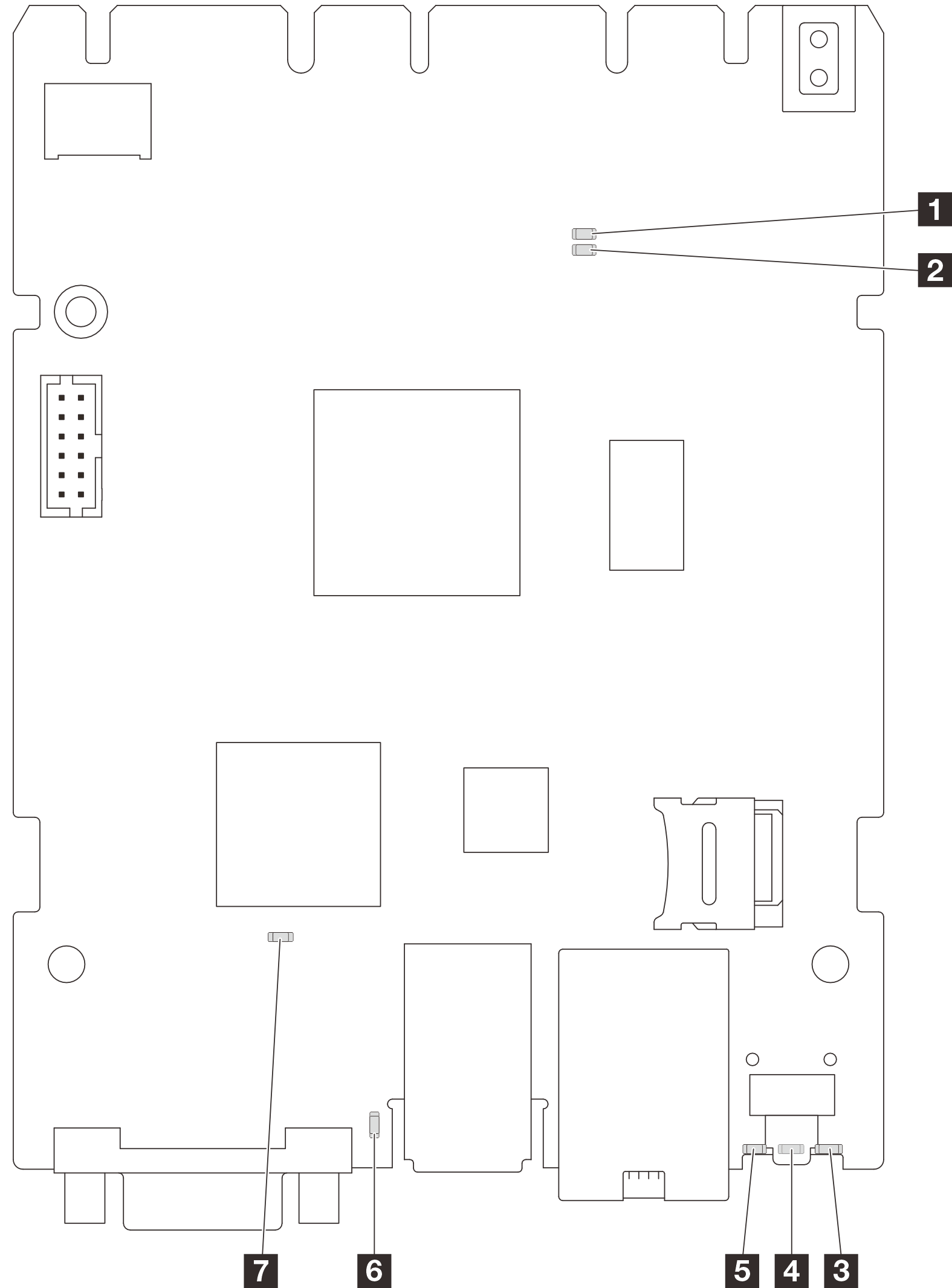

Abbildung 1. Anzeigen an der E/A-Systemplatine (DC-SCM)

1 AP0-Anzeige (grün)

2 AP1-Anzeige (grün)

3 Anzeige für RoT-Fehler (gelb)

4 Systemfehleranzeige (gelb)

5 System-ID-Anzeige (blau)

6 XCC-Überwachungssignalanzeige (grün)

7 SCM FPGA-Überwachungssignalanzeige (grün)

Tabelle 1. Anzeigenbeschreibung
Szenario	`1` AP0-Anzeige	`2` AP1-Anzeige	`3` Anzeige für RoT-Fehler	`6` XCC-Überwachungssignalanzeige	`7` SCM FPGA-Überwachungssignalanzeige	Aktionen
Kritischer Firmwareausfall des RoT-Sicherheitsmoduls	Aus	Aus	Ein	–	–	Tauschen Sie die System-E/A-Platine aus.
Kritischer Firmwareausfall des RoT-Sicherheitsmoduls	Blinken	–	Ein	–	–	Tauschen Sie die System-E/A-Platine aus.
Keine Stromversorgung des Systems (FPGA-Überwachungssignalanzeige aus)	Aus	Aus	Aus	Aus	Aus	Wenn die Netzstromversorgung eingeschaltet ist, die Systemplatinenbaugruppe jedoch nicht mit Netzstrom versorgt wird: Überprüfen Sie die Netzteileinheit (PSU) oder die Netzteil-Interposer-Platine (PIB), falls vorhanden. Wenn bei PSU oder PIB ein Fehler aufgetreten ist, ersetzen Sie diese. Wenn PSU oder PIB ordnungsgemäß funktionieren, gehen Sie wie folgt vor: Tauschen Sie die System-E/A-Platine aus. Tauschen Sie die Prozessorplatine aus.
Behebbarer Fehler bei XCC-Firmware	Blinken	–	Aus	–	–	Nur zur Information. Es ist keine Aktion erforderlich.
XCC-Firmware wird nach einem Fehler wiederhergestellt	Blinken	–	Aus	–	–	Nur zur Information. Es ist keine Aktion erforderlich.
Authentifizierungsfehler bei UEFI-Firmware	–	Blinken	Aus	–	–	Nur zur Information. Es ist keine Aktion erforderlich.
UEFI-Firmware wird nach einem Authentifizierungsfehler wiederhergestellt	–	Ein	Aus	–	–	Nur zur Information. Es ist keine Aktion erforderlich.
System funktioniert ordnungsgemäß (FPGA-Überwachungssignalanzeige ein)	Ein	Ein	Aus	Blinken (1 Hz)	Ein	Nur zur Information. Es ist keine Aktion erforderlich.

`4` Systemfehleranzeige (gelb)
Beschreibung	Wenn diese gelbe Anzeige leuchtet, leuchten möglicherweise andere Anzeigen am Server, die Sie zur Bestimmung der Fehlerquelle nutzen können.
Aktion	Überprüfen Sie die Systemprotokolle oder die internen Fehleranzeigen, um die fehlerhafte Komponente zu bestimmen. Siehe Anzeigen und Tasten der vorderen Bedienerkonsole.

`5` System-ID-Anzeige (blau)
Beschreibung	Mit der System-ID-Anzeige an der Vorderseite können Sie den Server eindeutig bestimmen.
Aktion	Mit jedem Druck der System-ID-Taste ändert sich der Status der beiden System-ID-Anzeigen. Die Anzeigen können dauerhaft leuchten, blinken oder ausgeschaltet sein.

`6` XCC-Überwachungssignalanzeige (grün)
Beschreibung	Die XCC-Überwachungssignalanzeige unterstützt Sie beim Identifizieren des XCC-Status. Blinkt (1 Hz, ungefähr einmal pro Sekunde): XCC funktioniert ordnungsgemäß. Blinkend mit anderer Geschwindigkeit oder dauerhaft leuchtend: XCC ist in der Initialisierungsphase oder funktioniert nicht ordnungsgemäß. Aus: XCC funktioniert nicht.
Aktion	Wenn die XCC-Überwachungssignalanzeige dauerhaft aus ist oder dauerhaft leuchtet, gehen Sie wie folgt vor: Wenn kein Zugriff auf XCC möglich ist: Schließen Sie das Netzkabel erneut an. Stellen Sie sicher, dass die E/A-Systemplatine ordnungsgemäß installiert ist. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die System-E/A-Platine. Wenn der Zugriff auf XCC möglich ist, tauschen Sie die System-E/A-Platine aus. Wenn die XCC-Überwachungssignalanzeige seit mindestens 5 Minuten schnell blinkt, gehen Sie wie folgt vor: Schließen Sie das Netzkabel erneut an. Stellen Sie sicher, dass die E/A-Systemplatine ordnungsgemäß installiert ist. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die System-E/A-Platine. Wenn die XCC-Überwachungssignalanzeige seit mindestens 5 Minuten langsam blinkt, gehen Sie wie folgt vor: Schließen Sie das Netzkabel erneut an. Stellen Sie sicher, dass die E/A-Systemplatine ordnungsgemäß installiert ist. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. Sollte das Problem weiterhin bestehen, wenden Sie sich an die Lenovo Support.

6 XCC-Überwachungssignalanzeige (grün)

Beschreibung

Die XCC-Überwachungssignalanzeige unterstützt Sie beim Identifizieren des XCC-Status.

Blinkt (1 Hz, ungefähr einmal pro Sekunde): XCC funktioniert ordnungsgemäß.
Blinkend mit anderer Geschwindigkeit oder dauerhaft leuchtend: XCC ist in der Initialisierungsphase oder funktioniert nicht ordnungsgemäß.
Aus: XCC funktioniert nicht.

Aktion

Wenn die XCC-Überwachungssignalanzeige dauerhaft aus ist oder dauerhaft leuchtet, gehen Sie wie folgt vor:
- Wenn kein Zugriff auf XCC möglich ist:
  1. Schließen Sie das Netzkabel erneut an.
  2. Stellen Sie sicher, dass die E/A-Systemplatine ordnungsgemäß installiert ist. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut.
  3. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die System-E/A-Platine.
- Wenn der Zugriff auf XCC möglich ist, tauschen Sie die System-E/A-Platine aus.
Wenn die XCC-Überwachungssignalanzeige seit mindestens 5 Minuten schnell blinkt, gehen Sie wie folgt vor:
1. Schließen Sie das Netzkabel erneut an.
2. Stellen Sie sicher, dass die E/A-Systemplatine ordnungsgemäß installiert ist. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut.
3. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die System-E/A-Platine.
Wenn die XCC-Überwachungssignalanzeige seit mindestens 5 Minuten langsam blinkt, gehen Sie wie folgt vor:
1. Schließen Sie das Netzkabel erneut an.
2. Stellen Sie sicher, dass die E/A-Systemplatine ordnungsgemäß installiert ist. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut.
3. Sollte das Problem weiterhin bestehen, wenden Sie sich an die Lenovo Support.
