背面図

サーバーの背面から、パワー・サプライ、PCIe アダプター、シリアル・ポート、およびイーサネット・ポートなど複数のコンポーネントにアクセスできます。

注
構成によっては、ご使用のサーバーと図が若干異なる場合があります。

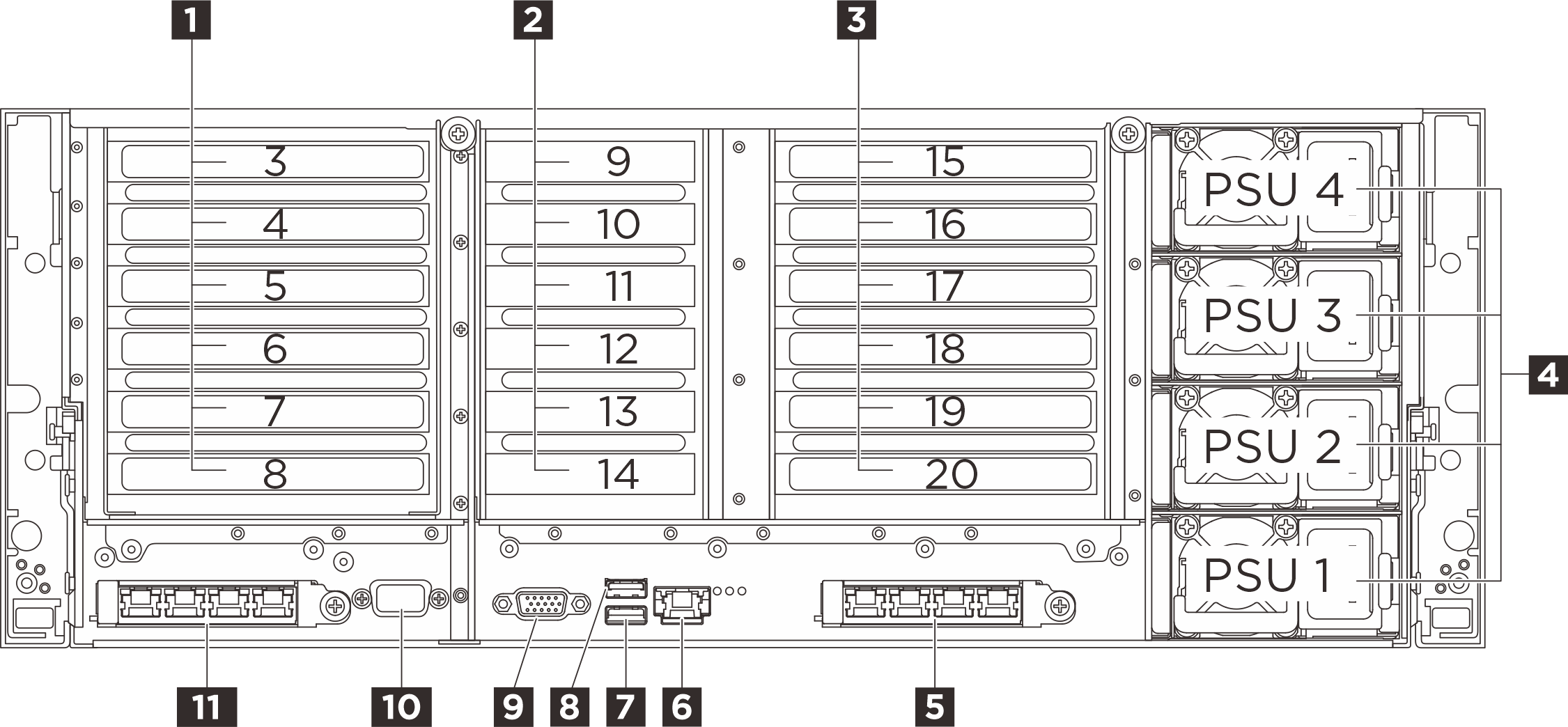

図 1. 背面図
Rear view
1 PCIe ライザー 1 (PCIe スロット 3 ～ 8)2 PCIe ライザー 2 (PCIe スロット 9 ～ 14)
3 PCIe ライザー3 (PCIe スロット 15 ～ 20)*4 パワー・サプライ・ベイ 1 ～ 4
5 OCP スロット 26 XCC システム管理ポート (1 GB RJ-45)
7 USB 3.2 Gen 1 (5 Gbps) コネクター、USB 2.0 XCC システム管理対応 (対応状況は構成により異なる)8 USB 3.2 Gen 1 (5 Gbps) コネクター
9 VGA コネクター10 シリアル・ポート (オプション)
11 OCP スロット 1
注
オプションのM.2ドライブ・アセンブリーは、PCIe スロット 15 または 20 に取り付けることができます。

1 PCIe ライザー 1​

PCIe ライザーに対応する PCIe スロットについては、次の表を参照してください。

表 1. PCIe ライザー 1 および対応する PCIe スロット
PCIe スロットx8x8 PCIe G4 Riser2x8 & 4x16 PCIe G5 Riser
スロット 3該当なしx16 (Gen5 x8)
スロット 4該当なしx16 (Gen5 x16)*
スロット 5該当なしx16 (Gen4 x8)
スロット 6該当なしx16 (Gen5 x16)*
スロット 7x16 (Gen4 x8)x16 (Gen5 x16)
スロット 8x16 (Gen4 x8)x16 (Gen5 x16)
注

  • *スロット 4 は、スロット 3 と 4 を占有するダブル・ワイド GPU をサポートします。

  • *スロット 6 は、スロット 5 と 6 を占有するダブル・ワイド GPU をサポートします。

2 PCIe ライザー 2​

PCIe ライザーに対応するPCIe スロットについては、次の表を参照してください。

表 2. PCIe ライザー 2 および対応する PCIe スロット
PCIe スロット6x8 PCIe G5 Riser
スロット 9x16 (Gen5 x8)
スロット 10x16 (Gen5 x8)
スロット 11x16 (Gen5 x8)
スロット 12x16 (Gen5 x8)
スロット 13x16 (Gen5 x8)
スロット 14x16 (Gen5 x8)
注
スロット 9 ～ 14 は、ロー・プロファイル PCIe アダプターをサポートします。

3 PCIe ライザー 3​

PCIe ライザーに対応する PCIe スロットについては、次の表を参照してください。

表 3. PCIe ライザー 3 および対応する PCIe スロット
PCIe スロットx8x8 PCIe G4 Riser2x8 & 4x16 PCIe G5 Riser
スロット 15該当なしM.2ドライブベイ (オプション)x16 (Gen5 x8)x16 (Gen5 x8)
スロット 16該当なし該当なしx16 (Gen5 x16)*x16 (Gen5 x16)*
スロット 17該当なし該当なしx16 (Gen4 x8)x16 (Gen4 x8)
スロット 18該当なし該当なしx16 (Gen5 x16)*x16 (Gen5 x16)*
スロット 19x16 (Gen4 x8)x16 (Gen4 x8)x16 (Gen5 x16)x16 (Gen5 x16)
スロット 20x16 (Gen4 x8)x16 (Gen4 x8)x16 (Gen5 x16)M.2ドライブベイ (オプション)
注

  • *スロット 16 は、スロット 15 と 16 を占有するダブル・ワイド GPU をサポートします。

  • *スロット 18 は、スロット 17 と 18 を占有するダブル・ワイド GPU をサポートします。

4 パワー・サプライ・ベイ 1 ～ 4 (下から上)​

パワー・サプライ・ユニットをこれらのベイに取り付け、電源コードを接続します。電源コードが正しく接続されていることを確認します。このシステムでサポートされている電源については、技術仕様を参照してください。

LED について詳しくは、パワー・サプライ LEDを参照してください。

5 11 OCP スロット​

システムは、ネットワーク接続用に 2 ポートまたは 4 ポート OCP モジュールをサポートすることができます。ポート番号は以下の図に表示されています。

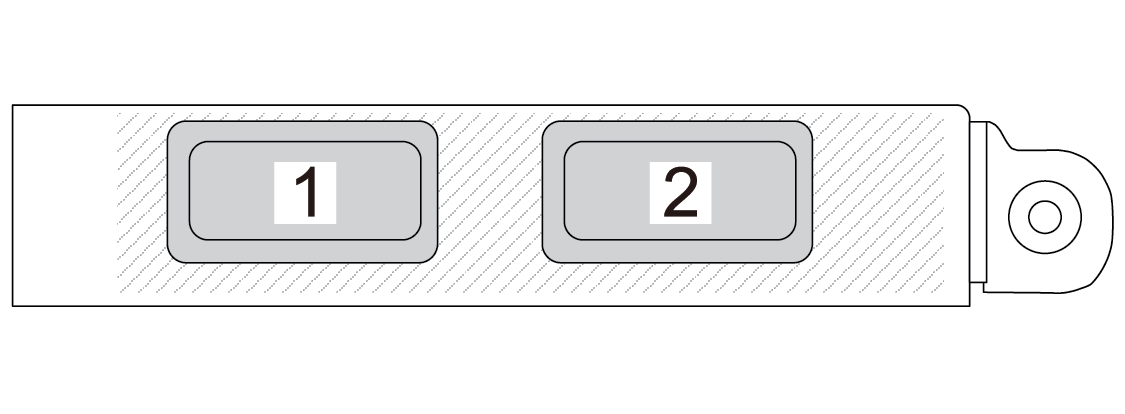

図 2. ポート番号 — 2 ポート OCP モジュール
Port numbering — 2-port OCP 3.0 Ethernet adapter

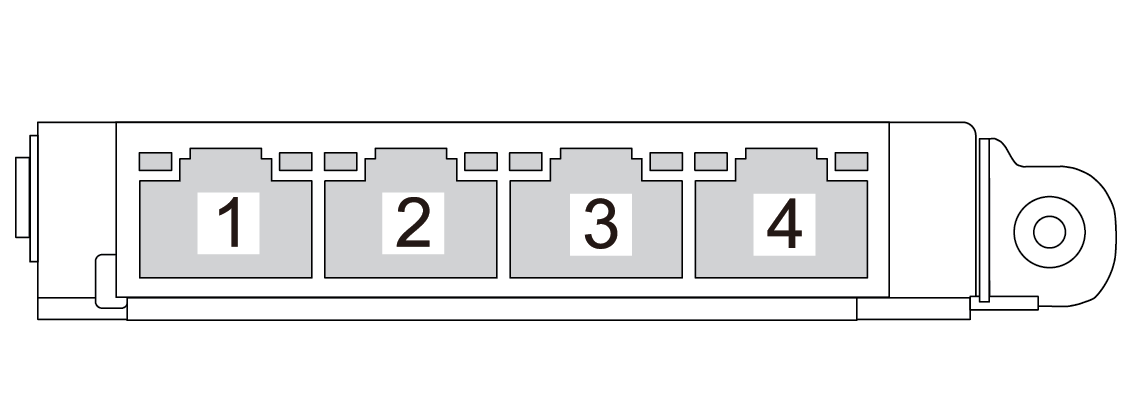

図 3. ポート番号 — 4 ポート OCP 3.0 モジュール
Port numbering — 4-port OCP 3.0 Ethernet adapter

6 XCC システム管理ポート (1 GB RJ-45)​

サーバーには、Lenovo XClarity Controller (XCC) 機能専用の 1 GB RJ-45 コネクターがあります。システム管理ポートを介して、イーサネット・ケーブルを使用してラップトップを管理ポートに接続し、Lenovo XClarity Controllerに直接アクセスできます。サーバーのデフォルト設定と同じネットワークになるように、ラップトップの IP 設定を変更してください。専用の管理ネットワークは、管理ネットワーク・トラフィックを実動ネットワークから物理的に分離することによってセキュリティーを強化します。

詳しくは、以下を参照してください。

7 USB 3.2 Gen 1 (5 Gbps) コネクター、USB 2.0 XCC システム管理対応 (対応状況は構成により異なる)​

このコネクターは、ホスト OS への通常の USB 3.2 Gen 1 コネクターとして機能します。USB キーボード、USB マウス、USB ストレージデバイスなどの USB 対応デバイスを取り付けるために使用できます。

前面に USB コネクターがない場合、このコネクターを USB 2.0 Lenovo XClarity Controller 管理ポートとして使用できます。

8 USB 3.2 Gen 1 (5 Gbps) コネクター​

このコネクターを使用して、USB キーボード、USB マウス、USB ストレージ・デバイスなどの USB 対応デバイスを取り付けることができます。

9 VGA コネクター​

モニターをこのコネクターに接続します。

10 シリアル・ポート (オプション)​

9 ピンのシリアル装置をこのコネクターに接続します。シリアル・ポートは、XCC と共有されます。XCC はこの共用シリアル・ポートを制御して、Serial over LAN (SOL) を使用したシリアル・トラフィックをリダイレクトします。

  • 背面 LED
    このトピックでは、サーバーの背面にある LED について説明します。
