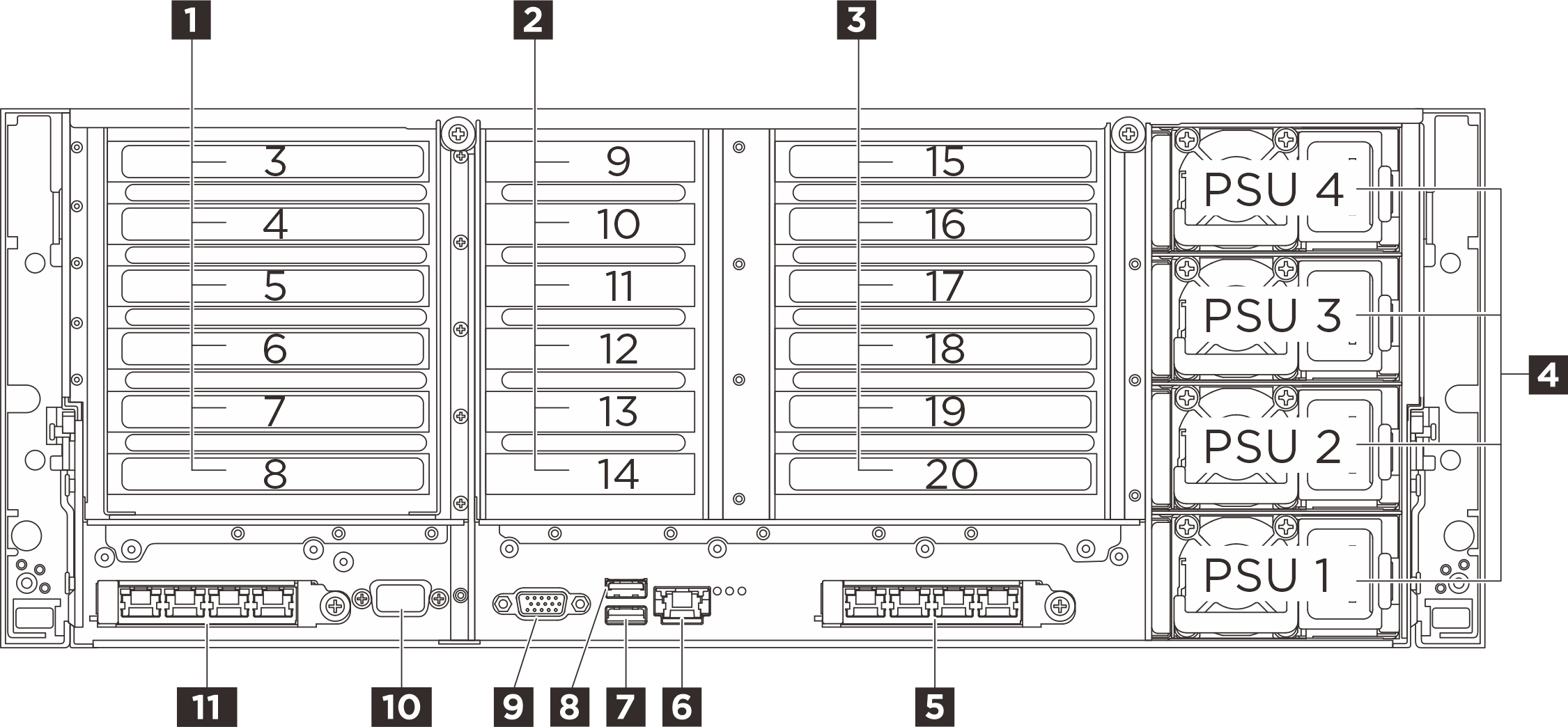

Вид сзади
С задней стороны сервера имеется доступ к нескольким компонентам, включая блоки питания, адаптеры PCIe, последовательный порт и порты Ethernet.
| 1 Плата-адаптер Riser PCIe 1 (гнезда PCIe 3–8) | 2 Плата-адаптер Riser PCIe 2 (гнезда PCIe 9–14) |
| 3 Плата-адаптер Riser PCIe 3 (гнезда PCIe 15–20)* | 4 Отсеки для блоков питания 1–4 |
| 5 Гнездо OCP 2 | 6 Порт управления системой XCC (RJ-45 1 Гбит/с) |
| 7 Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (в зависимости от конфигурации) | 8 Разъем USB 3.2 Gen 1 (5 Гбит/с) |
| 9 Разъем VGA | 10 Последовательный порт (дополнительно) |
| 11 Гнездо OCP 1 |
1 Плата-адаптер Riser PCIe 1
Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
| Гнездо PCIe | Плата-адаптер Riser x8x8 PCIe G4 | Плата-адаптер Riser 2x8 и 4x16 PCIe G5 |
|---|---|---|
| Гнездо 3 | Неприменимо | x16 (Gen5 x8) |
| Гнездо 4 | Неприменимо | x16 (Gen5 x16)* |
| Гнездо 5 | Неприменимо | x16 (Gen4 x8) |
| Гнездо 6 | Неприменимо | x16 (Gen5 x16)* |
| Гнездо 7 | x16 (Gen4 x8) | x16 (Gen5 x16) |
| Гнездо 8 | x16 (Gen4 x8) | x16 (Gen5 x16) |
* Гнездо 4 поддерживает графический процессор двойной ширины, который занимает гнезда 3 и 4.
* Гнездо 6 поддерживает графический процессор двойной ширины, который занимает гнезда 5 и 6.
2 Плата-адаптер Riser PCIe 2
Гнезда PCIe, соответствующие плате-адаптеру Riser PCIe, см. в следующей таблице.
| Гнездо PCIe | Плата-адаптер Riser 6x8 PCIe G5 |
|---|---|
| Гнездо 9 | x16 (Gen5 x8) |
| Гнездо 10 | x16 (Gen5 x8) |
| Гнездо 11 | x16 (Gen5 x8) |
| Гнездо 12 | x16 (Gen5 x8) |
| Гнездо 13 | x16 (Gen5 x8) |
| Гнездо 14 | x16 (Gen5 x8) |
3 Плата-адаптер Riser PCIe 3
Гнезда PCIe, соответствующие платам-адаптерам Riser PCIe, см. в следующей таблице.
| Гнездо PCIe | Плата-адаптер Riser x8x8 PCIe G4 | Плата-адаптер Riser 2x8 и 4x16 PCIe G5 | ||
|---|---|---|---|---|
| Гнездо 15 | Неприменимо | Отсеки для дисков M.2 (дополнительно) | x16 (Gen5 x8) | x16 (Gen5 x8) |
| Гнездо 16 | Неприменимо | Неприменимо | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| Гнездо 17 | Неприменимо | Неприменимо | x16 (Gen4 x8) | x16 (Gen4 x8) |
| Гнездо 18 | Неприменимо | Неприменимо | x16 (Gen5 x16)* | x16 (Gen5 x16)* |
| Гнездо 19 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | x16 (Gen5 x16) |
| Гнездо 20 | x16 (Gen4 x8) | x16 (Gen4 x8) | x16 (Gen5 x16) | Отсеки для дисков M.2 (дополнительно) |
* Гнездо 16 поддерживает графический процессор двойной ширины, который занимает гнезда 15 и 16.
* Гнездо 18 поддерживает графический процессор двойной ширины, который занимает гнезда 17 и 18.
4 Отсеки для блоков питания 1–4 (снизу вверх)
Установите блоки питания в эти отсеки и подключите их к шнурам питания. Обеспечьте правильное подключение шнуров питания. Блоки питания, которые поддерживаются для этой системы, см. в разделе Технические спецификации.
Сведения о светодиодных индикаторах см. в разделе Светодиодные индикаторы блока питания.

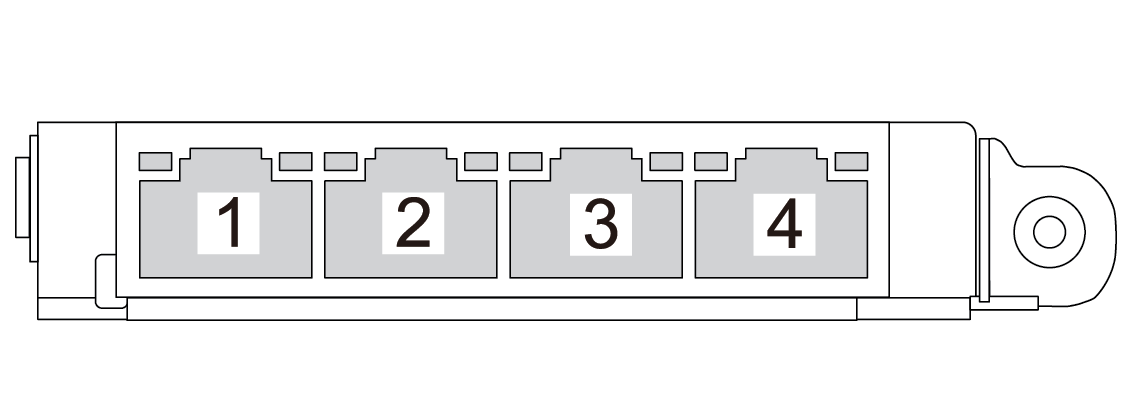

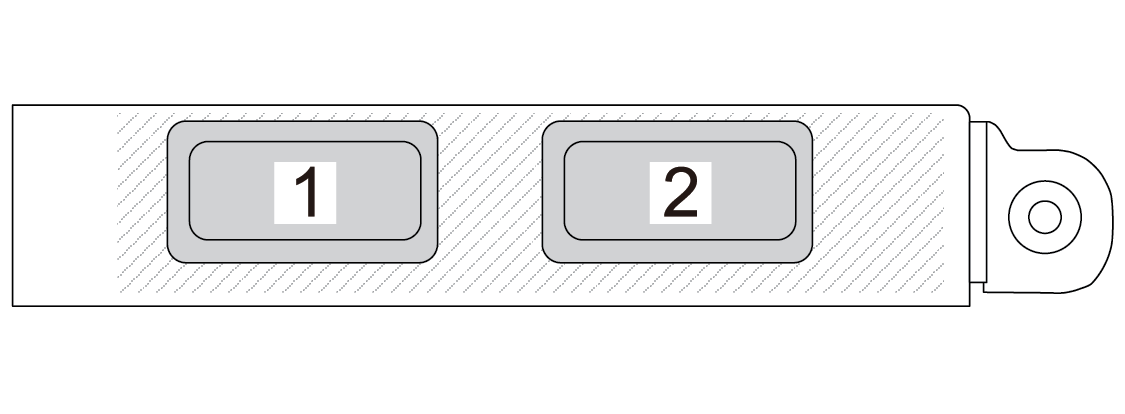

5 11 Гнезда OCP
6 Порт управления системой XCC (RJ-45 1 Гбит/с)
На сервере имеется разъем RJ-45 1 Гбит/с, предназначенный для функций Lenovo XClarity Controller (XCC). С помощью порта управления системой можно осуществлять доступ к Lenovo XClarity Controller напрямую, подключив ноутбук к порту управления кабелем Ethernet. Измените IP-параметры на ноутбуке так, чтобы он находился в той же сети, к какой относятся параметры по умолчанию сервера. Выделенная сеть управления обеспечивает дополнительную защиту благодаря физическому отделению трафика сети управления из рабочей сети.
7 Разъем USB 3.2 Gen 1 (5 Гбит/с) с управлением системой XCC USB 2.0 (в зависимости от конфигурации)
Разъем может функционировать как обычный разъем USB 3.2 Gen 1 к ОС хоста; его можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
Если на лицевой панели нет разъемов USB, этот разъем может функционировать как порт управления USB 2.0 Lenovo XClarity Controller.
8 Разъемы USB 3.2 Gen 1 (5 Гбит/с)
Этот разъем можно использовать для подключения устройств, поддерживающих интерфейс USB, например USB-клавиатуры, USB-мыши или USB-устройства хранения.
9 Разъем VGA
Подключите монитор к этому разъему.
10 Последовательный порт (дополнительно)
Этот разъем служит для последовательного подключения 9-штырьковых последовательных устройств. Последовательный порт используется совместно с XCC. XCC может управлять общим последовательным портом для перенаправления последовательного трафика с помощью механизма перенаправления последовательного порта через локальную сеть (SOL).
