俯视图

本节介绍服务器的俯视图。

下图显示了装有半长 PCIe 转接件的服务器的俯视图。
注
根据服务器型号和配置的不同，您的服务器可能与图片略有不同。

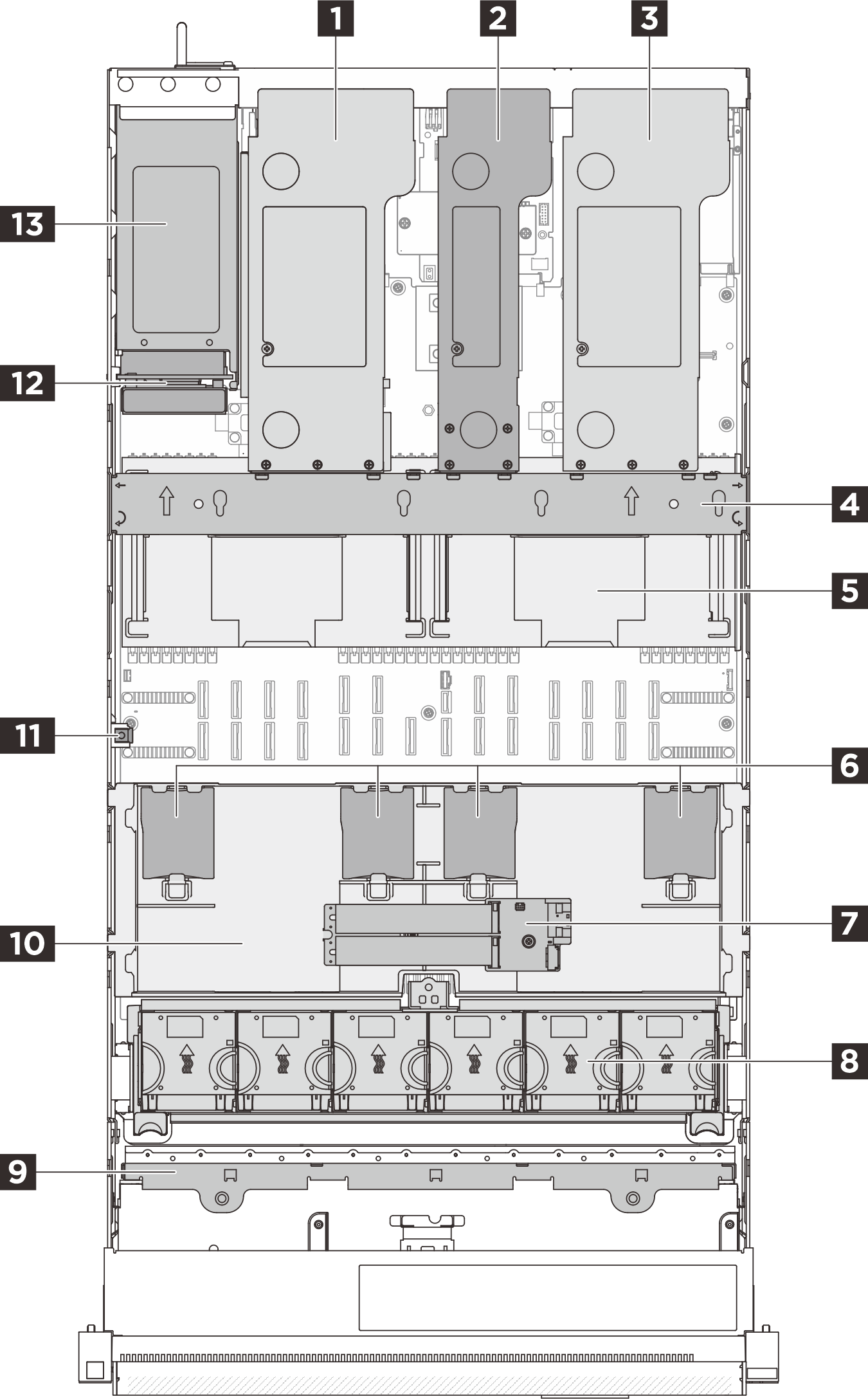

图 1. 服务器俯视图
Server top view

1 PCIe 转接件 3

2 PCIe 转接件 2

3 PCIe 转接件 1

4 横杆

5 背面导风罩

6 RAID 快速充电模块

7 M.2 引导适配器

8 风扇和风扇架

9 硬盘背板

10 正面导风罩

11 入侵感应开关

12 配电板（PDB）

13 电源模块
