Vista superiore

Questa sezione contiene informazioni sulla vista superiore del server.

La figura seguente mostra la vista superiore del server con le schede verticali PCIe half-length installate.
Nota
A seconda del modello e della configurazione del server, il server potrebbe essere leggermente diverso dall'immagine.

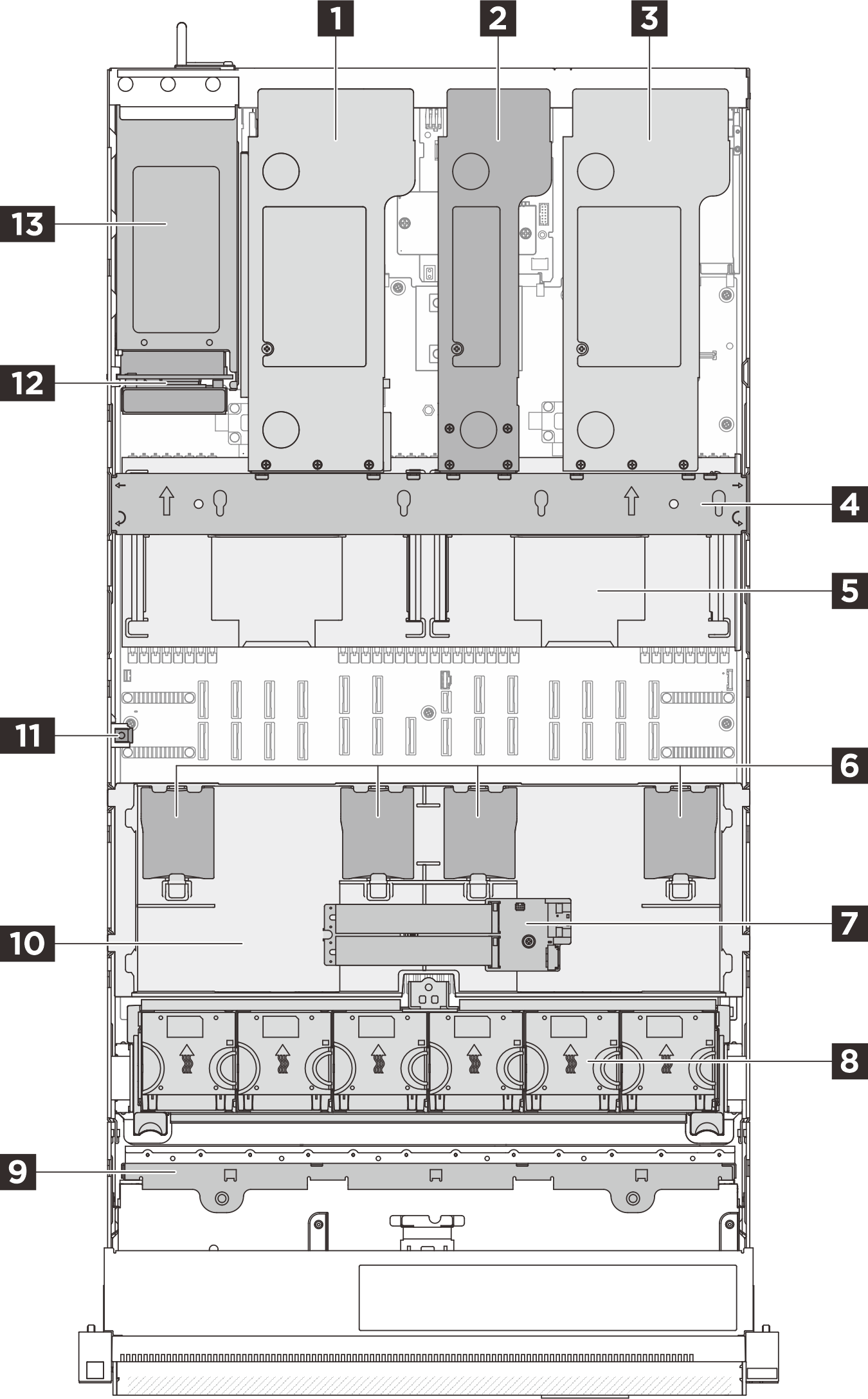

Figura 1. Vista superiore del server
Server top view

1 Scheda verticale PCIe 3

2 Scheda verticale PCIe 2

3 Scheda verticale PCIe 1

4 Barra trasversale

5 Deflettore d'aria posteriore

6 Moduli di alimentazione flash RAID

7 Adattatore di avvio M.2

8 Ventole e alloggiamenti delle ventole

9 Backplane dell'unità

10 Deflettore d'aria anteriore

11 Switch di intrusione

12 Scheda di distribuzione dell'alimentazione (PDB)

13 Alimentatori
