Disposición del conjunto de la placa del sistema

Las ilustraciones en esta sección proporcionan información acerca de los conectores, conmutadores y puentes disponibles en el conjunto de la placa del sistema.

La siguiente ilustración muestra el diseño del conjunto de la placa del sistema que contiene el placa de E/S del sistema (DC-SCM) y la placa del procesador.

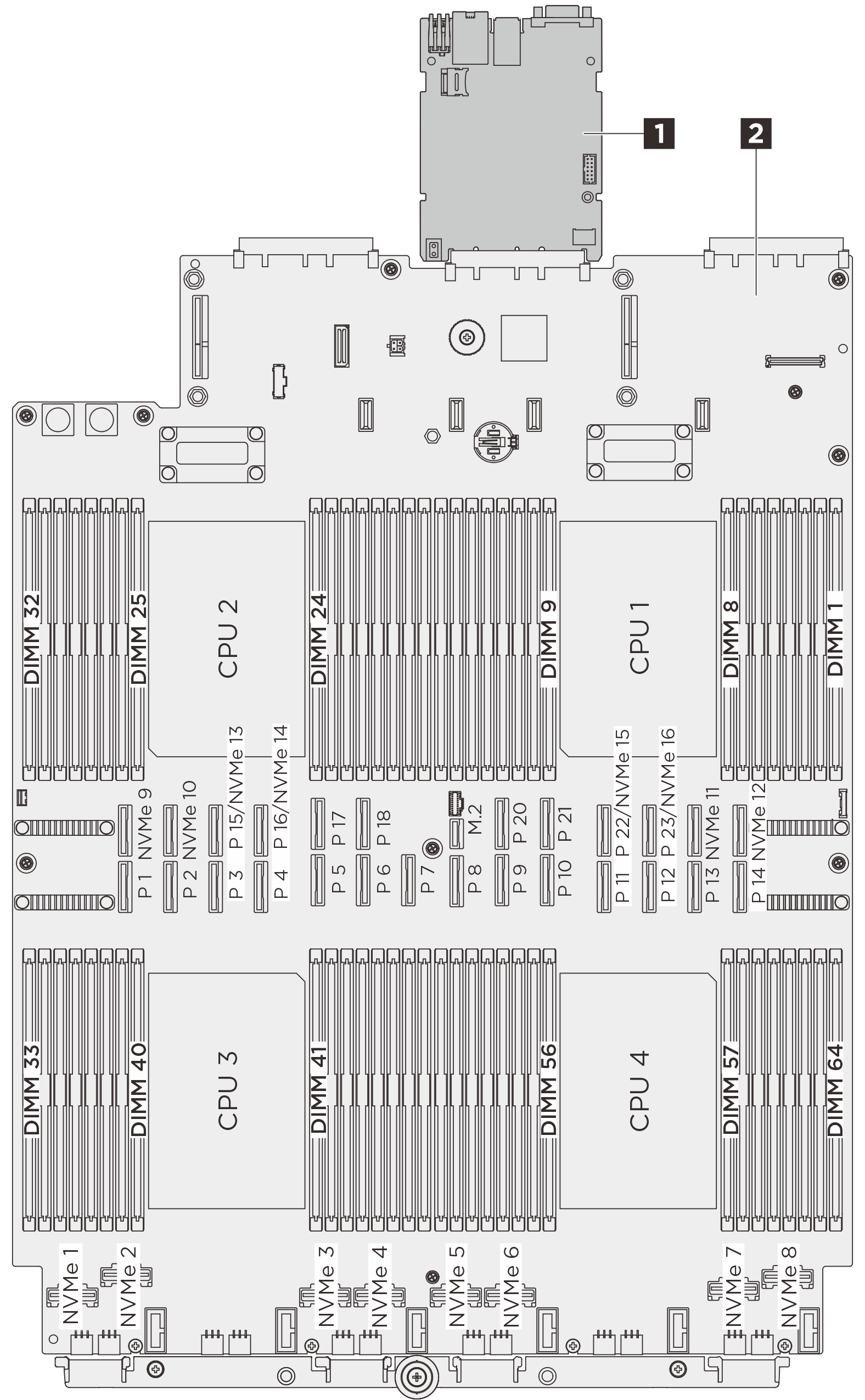

Figura 1. Disposición del conjunto de la placa del sistema

1 Placa de E/S del sistema (DC-SCM)

2 Placa del procesador

Para obtener más información sobre los LED disponibles en el conjunto de la placa del sistema, consulte LED de la placa del procesador.
