Conectores del conjunto de la placa del sistema

Las siguientes ilustraciones muestran los conectores internos del conjunto de la placa del sistema.

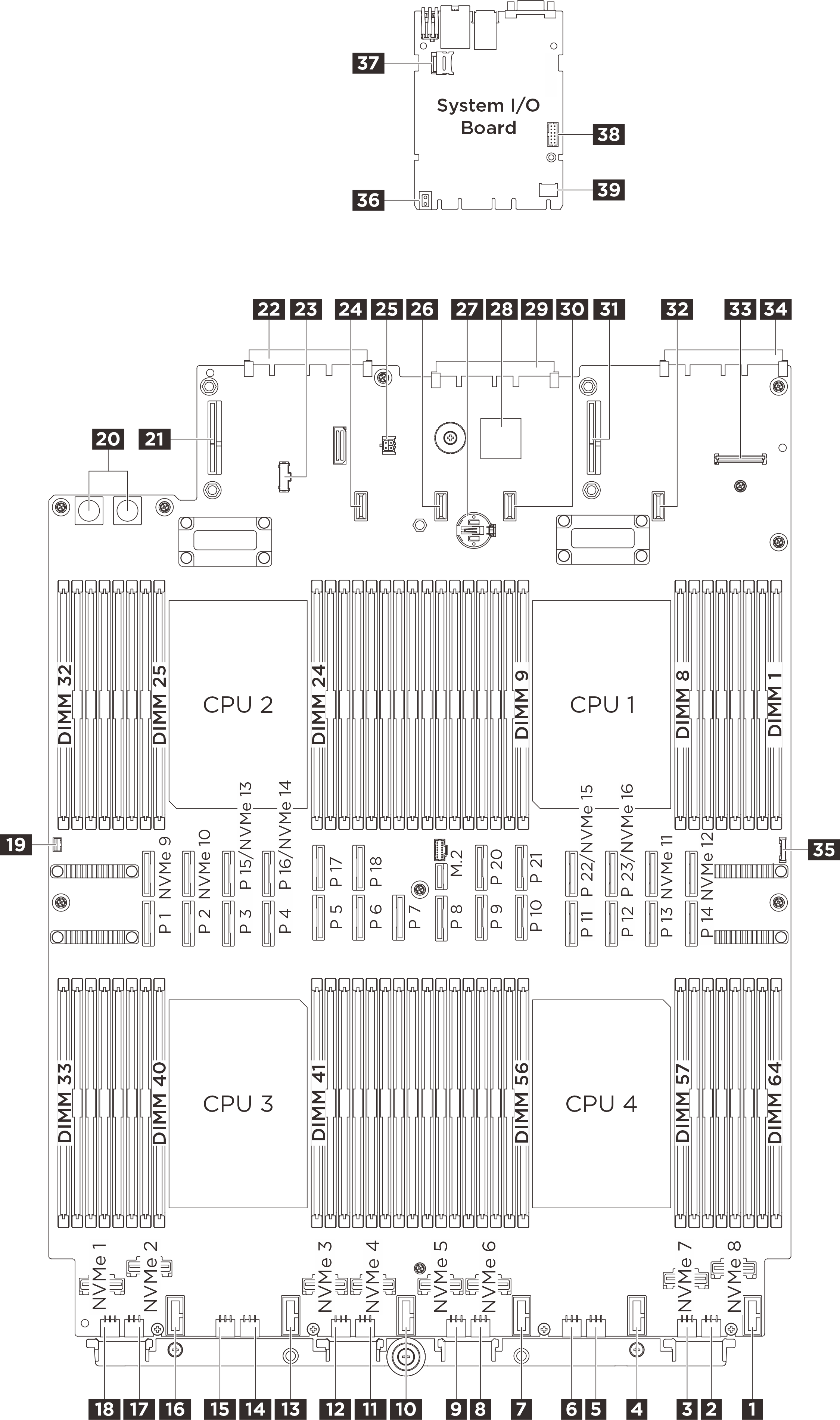

Figura 1. Conectores del conjunto de la placa del sistema

Tabla 1. Conectores del conjunto de la placa del sistema

1 Conector del ventilador 6	2 Conector de alimentación de la placa posterior 12
3 Conector de alimentación de la placa posterior 11	4 Conector de ventilador 5
5 Conector de alimentación de la placa posterior 10	6 Conector de alimentación de la placa posterior 9
7 Conector de ventilador 4	8 Conector de alimentación de la placa posterior 8
9 Conector de alimentación de la placa posterior 7	10 Conector de ventilador 3
11 Conector de alimentación de la placa posterior 6	12 Conector de alimentación de la placa posterior 5
13 Conector de ventilador 2	14 Conector de alimentación de la placa posterior 4
15 Conector de alimentación de la placa posterior 3	16 Conector del ventilador 1
17 Conector de alimentación de la placa posterior 2	18 Conector de alimentación de la placa posterior 1
19 Conector del conmutador de intrusión	20 Conector de alimentación de PDB
21 Conector de alimentación de la tarjeta de expansión 3	22 Conector de ranura de OCP 2
23 Conector de banda lateral de PDB	24 Conector de alimentación de la tarjeta de expansión C (reservado)
25 Conector del sensor de filtraciones	26 Conector de alimentación de la tarjeta de expansión 2
27 Batería de 3 V (CR2032)	28 FPGA
29 Conector de la placa de E/S del sistema	30 Conector de alimentación de la tarjeta de expansión B (reservado)
31 Conector de alimentación de la tarjeta de expansión 1	32 Conector de alimentación de la tarjeta de expansión A (reservado)
33 Conector USB de panel frontal	34 Conector de ranura de OCP 1
35 Conector de E/S frontal	36 Asa de elevación
37 Zócalo de MicroSD	38 Conector de puerto de serie
39 Conector TCM
