Anschlüsse auf der Systemplatinenbaugruppe
In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatinenbaugruppe dargestellt.

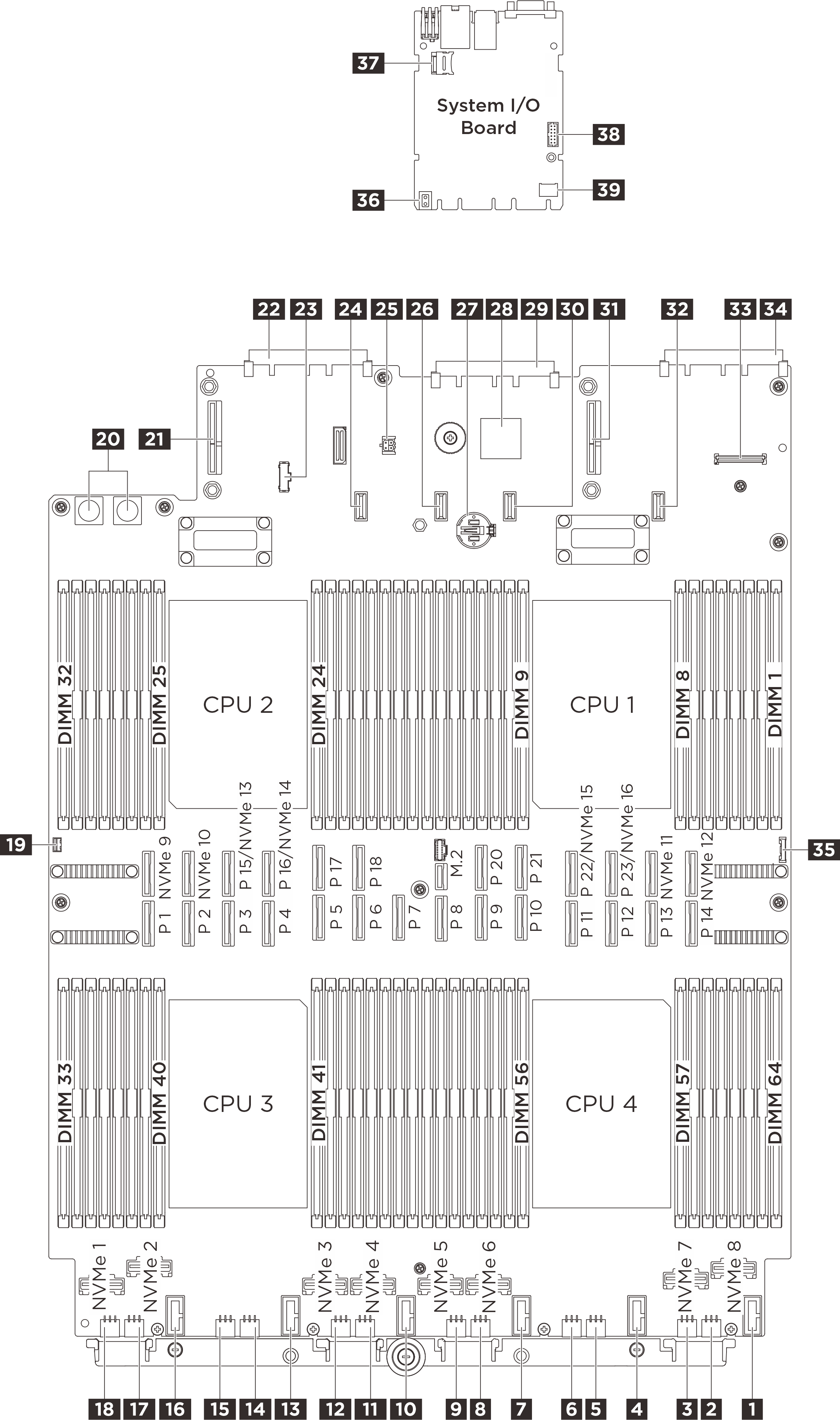

Abbildung 1. Anschlüsse auf der Systemplatinenbaugruppe


1 Anschluss für Lüfter 6 | 2 Netzteilanschluss für Rückwandplatine 12 |
3 Netzteilanschluss für Rückwandplatine 11 | 4 Anschluss für Lüfter 5 |
5 Netzteilanschluss für Rückwandplatine 10 | 6 Netzteilanschluss für Rückwandplatine 9 |
7 Anschluss für Lüfter 4 | 8 Netzteilanschluss für Rückwandplatine 8 |
9 Netzteilanschluss für Rückwandplatine 7 | 10 Anschluss für Lüfter 3 |
11 Netzteilanschluss für Rückwandplatine 6 | 12 Netzteilanschluss für Rückwandplatine 5 |
13 Lüfter 2, Anschluss | 14 Netzteilanschluss für Rückwandplatine 4 |
15 Netzteilanschluss für Rückwandplatine 3 | 16 Anschluss für Lüfter 1 |
17 Netzteilanschluss für Rückwandplatine 2 | 18 Netzteilanschluss für Rückwandplatine 1 |
19 Anschluss für Schalter gegen unbefugten Zugriff | 20 PDB-Netzteilanschluss |
21 Netzteilanschluss für Adapterkarte 3 | 22 Anschluss für OCP-Steckplatz 2 |
23 PDB-Seitenbandanschluss | 24 Netzteilanschluss für Adapterkarte C (reserviert) |
25 Anschluss für Flüssigkeitserkennungssensor | 26 Netzteilanschluss für Adapterkarte 2 |
27 3-V-Batterie (CR2032) | 28 FPGA |
29 Anschluss der System-E/A-Platine | 30 Netzteilanschluss für Adapterkarte B (reserviert) |
31 Netzteilanschluss für Adapterkarte 1 | 32 Netzteilanschluss für Adapterkarte A (reserviert) |
33 USB-Anschluss des Bedienfelds | 34 Anschluss für OCP-Steckplatz 1 |
35 E/A-Anschluss an der Vorderseite | 36 Hebegriff |
37 microSD-Steckplatz | 38 Serieller Anschluss |
39 TCM-Anschluss |
