Connettori sull'assieme della scheda di sistema

La figura riportata di seguito mostra i connettori interni sull'assieme della scheda di sistema.

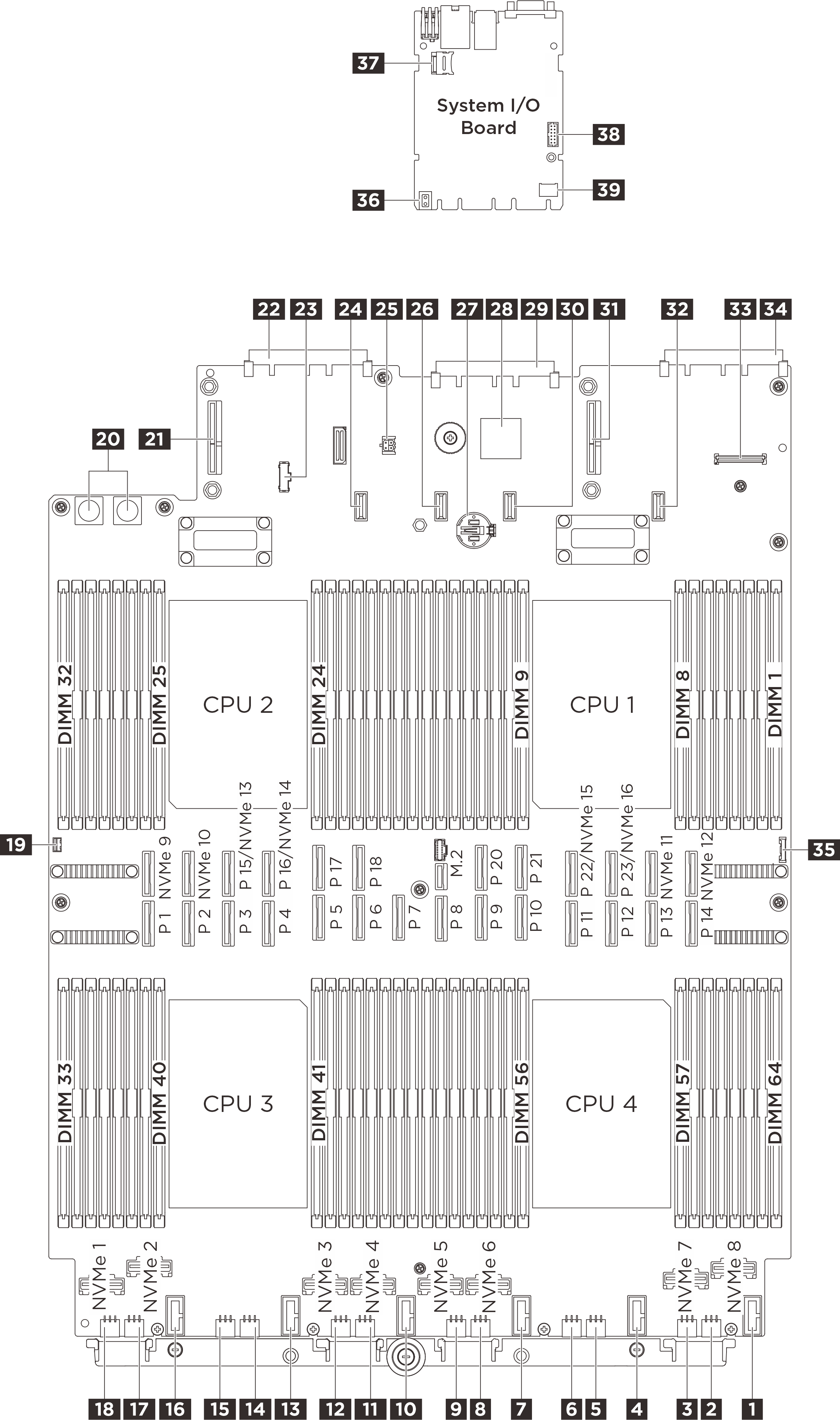

Figura 1. Connettori sull'assieme della scheda di sistema

Tabella 1. Connettori sull'assieme della scheda di sistema

1 Connettore ventola 6	2 Connettore di alimentazione backplane 12
3 Connettore di alimentazione backplane 11	4 Connettore ventola 5
5 Connettore di alimentazione backplane 10	6 Connettore di alimentazione backplane 9
7 Connettore ventola 4	8 Connettore di alimentazione backplane 8
9 Connettore di alimentazione backplane 7	10 Connettore ventola 3
11 Connettore di alimentazione backplane 6	12 Connettore di alimentazione backplane 5
13 Connettore ventola 2	14 Connettore di alimentazione backplane 4
15 Connettore di alimentazione backplane 3	16 Connettore della ventola 1
17 Connettore di alimentazione backplane 2	18 Connettore di alimentazione backplane 1
19 Connettore dello switch di intrusione	20 Connettore di alimentazione della PDB
21 Connettore di alimentazione della scheda verticale 3	22 Connettore dello slot OCP 2
23 Connettore laterale PDB	24 Connettore di alimentazione della scheda verticale C (riservato)
25 Connettore sensore perdite	26 Connettore di alimentazione della scheda verticale 2
27 Batteria da 3 V (CR2032)	28 FPGA
29 Connettore della scheda I/O di sistema	30 Connettore di alimentazione della scheda verticale B (riservato)
31 Connettore di alimentazione della scheda verticale 1	32 Connettore di alimentazione della scheda verticale A (riservato)
33 Connettore USB del pannello anteriore	34 Connettore dello slot OCP 1
35 Connettore I/O anteriore	36 Maniglia di sollevamento
37 Socket MicroSD	38 Connettore della porta seriale
39 Connettore TCM
