Conectores do conjunto de placa-mãe

As ilustrações a seguir mostram os conectores internos no conjunto de placa-mãe.

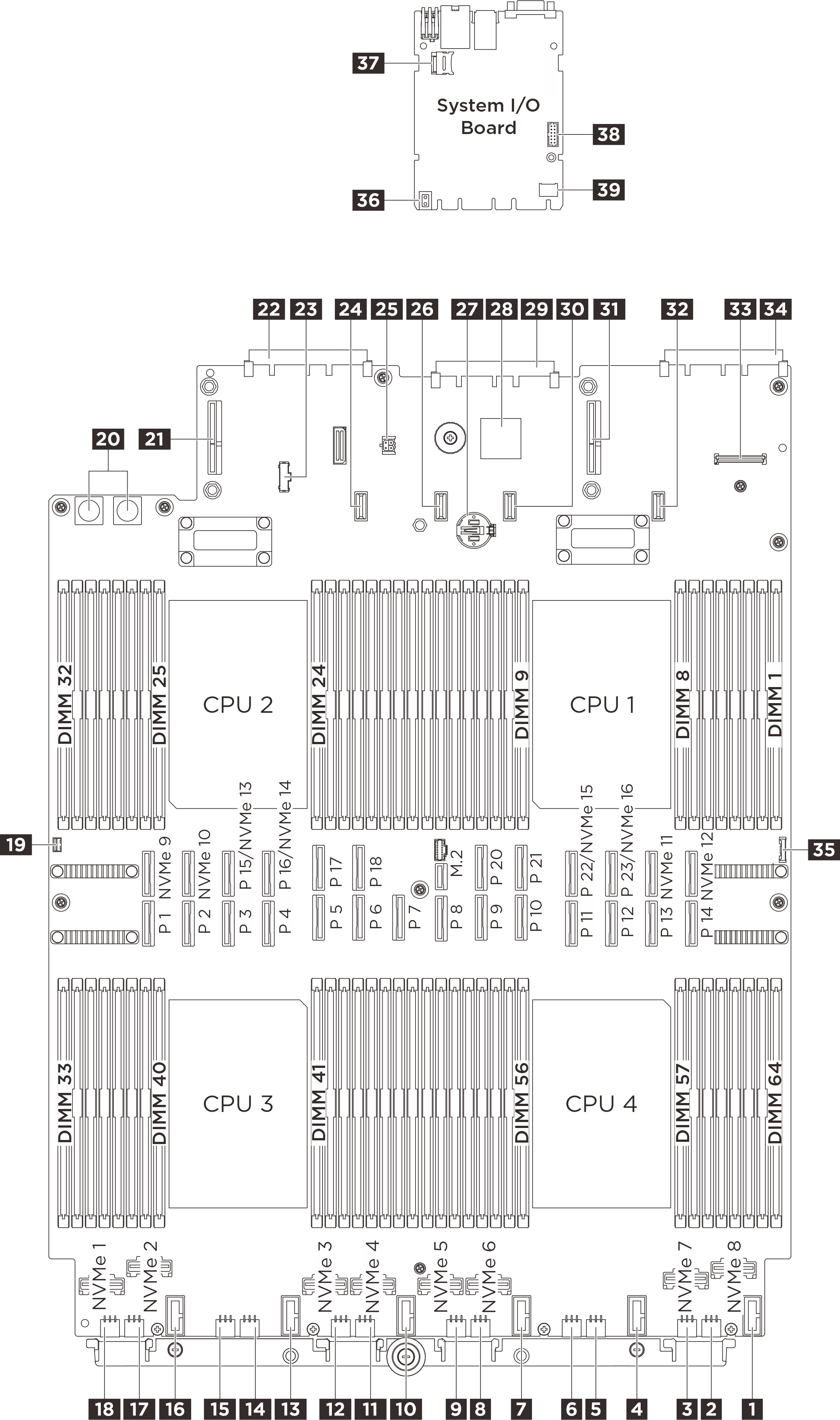

Figura 1. Conectores do conjunto de placa-mãe

Tabela 1. Conectores do conjunto de placa-mãe

1 Conector do ventilador 6	2 Conector de energia do backplane 12
3 Conector de energia do backplane 11	4 Conector do ventilador 5
5 Conector de energia do backplane 10	6 Conector de energia do backplane 9
7 Conector do ventilador 4	8 Conector de energia do backplane 8
9 Conector de energia do backplane 7	10 Conector do ventilador 3
11 Conector de energia do backplane 6	12 Conector de energia do backplane 5
13 Conector do ventilador 2	14 Conector de energia do backplane 4
15 Conector de energia do backplane 3	16 Conector do ventilador 1
17 Conector de energia do backplane 2	18 Conector de energia do backplane 1
19 Conector de chave de intrusão	20 Conector de energia de PDB
21 Conector de energia da placa riser 3	22 Conector 2 do slot OCP
23 Conector lateral da PDB	24 Conector de energia da placa riser C (reservado)
25 Conector do sensor de vazamento	26 Conector de energia da placa riser 2
27 Bateria 3 V (CR2032)	28 FPGA
29 Conector da placa de E/S do sistema	30 Conector de energia da placa riser B (reservado)
31 Conector de energia da placa riser 1	32 Conector de energia da placa riser A (reservado)
33 Conector USB do painel frontal	34 Conector 1 do slot OCP
35 Conector de E/S frontal	36 Alça de elevação
37 Soquete MicroSD	38 Conector da porta serial
39 Conector TCM
