Comutadores do conjunto de placa-mãe
As ilustrações a seguir mostram o local dos comutadores, disjuntores e botões no servidor.
Importante
Antes de alterar quaisquer configurações de comutador ou mover quaisquer jumpers, desative o servidor; em seguida, desconecte todos os cabos de alimentação e cabos externos. Revise as seguintes informações:
- Qualquer comutador ou o bloco de jumpers do conjunto de placa-mãe que não for mostrado nas ilustrações neste documento está reservado.
Nota
Caso haja um adesivo protetor claro na parte superior dos blocos do comutador, remova-o e descarte-o para acessar os comutadores.

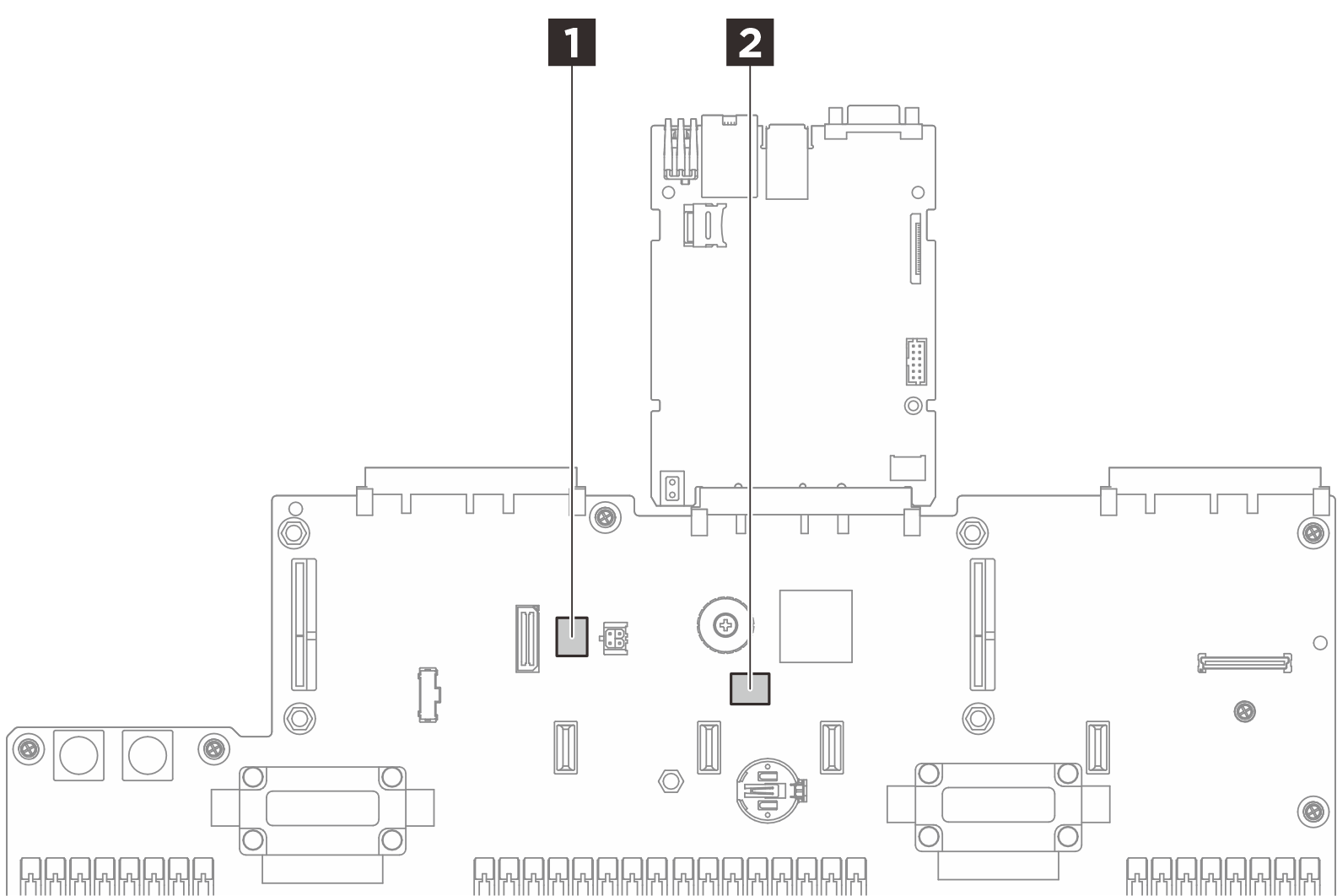

Figura 1. Comutadores do conjunto de placa-mãe
| 1 SW3 | 2 SW621 |
Bloco de comutadores SW3
A tabela a seguir descreve as funções do bloco de comutador SW3 no conjunto de placa-mãe.
| Número do comutador | Posição padrão | Descrição |
|---|---|---|
| 1 | Desligado | Reservado |
| 2 | Desligado | Reservado |
| 3 | Desligado | Reservado |
| 4 | Desligado | Limpa o registro de Real-Time Clock (RTC) quando alternado para ligado. |
Bloco de comutadores SW621
A tabela a seguir descreve as funções do bloco de comutador SW621 no conjunto de placa-mãe.
| Número do comutador | Posição padrão | Descrição |
|---|---|---|
| 1 | Desligado | Reservado |
| 2 | Desligado | Reservado |
| 3 | Desligado | Reservado |
| 4 | Desligado | Ignora a senha de ativação quando está ligado. |
