Schalter an der Systemplatinenbaugruppe
Die folgende Abbildung zeigt die Position der Schalter, Brücken und Tasten auf der Systemplatine des Servers.
Wichtig
Schalten Sie den Server aus, bevor Sie Schaltereinstellungen ändern oder Brücken versetzen. Trennen Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden Informationen:
- Alle Schalter‑ oder Brückenblöcke auf der Systemplatinenbaugruppe, die in den Abbildungen in diesem Dokument nicht dargestellt sind, sind reserviert.
Anmerkung
Wenn sich oben auf den Schalterblöcken eine durchsichtige Schutzfolie befindet, müssen Sie sie entfernen und beiseite legen, um auf die Switches zugreifen zu können.

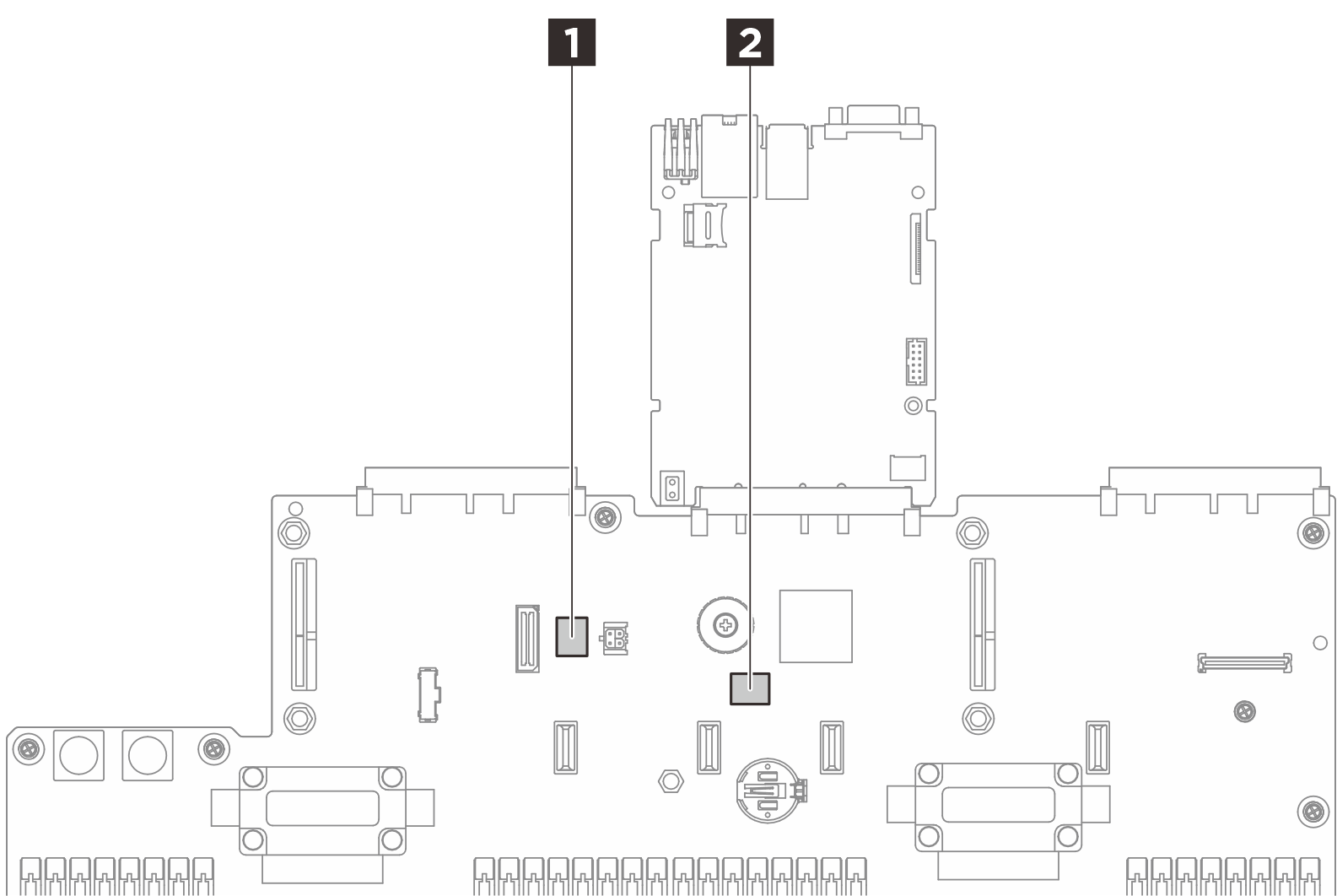

Abbildung 1. Schalter an der Systemplatinenbaugruppe
| 1 SW3 | 2 SW621 |
Schalterblock SW3
In der folgenden Tabelle sind die Funktionen des Schalterblocks SW3 auf der Systemplatinenbaugruppe beschrieben.
| Nummer des Schalters | Standardposition | Beschreibung |
|---|---|---|
| 1 | Aus | Reserviert |
| 2 | Aus | Reserviert |
| 3 | Aus | Reserviert |
| 4 | Aus | Ein: Registrierung der Echtzeituhr (RTC) wird gelöscht. |
SW621-Schalterblock
In der folgenden Tabelle sind die Funktionen des SW621-Schalterblocks auf der Systemplatinenbaugruppe beschrieben.
| Nummer des Schalters | Standardposition | Beschreibung |
|---|---|---|
| 1 | Aus | Reserviert |
| 2 | Aus | Reserviert |
| 3 | Aus | Reserviert |
| 4 | Aus | Umgehung des Startkennworts bei EIN |
