Commutateurs du bloc carte mère
Les figures ci-après présentent l'emplacement des commutateurs, des cavaliers et des boutons sur le serveur.
Important
Avant de modifier la position d’un commutateur ou d’un cavalier, mettez le serveur hors tension et débranchez tous les cordons d’alimentation et câbles externes. Passez en revue les informations suivantes :
- Tous les blocs de commutateurs ou de cavaliers du bloc carte mère qui n’apparaissent pas sur les figures du présent document sont réservés.
Remarque
Si un autocollant de protection transparent est présent sur le dessus des blocs de commutateurs, retirez-le pour accéder aux commutateurs.

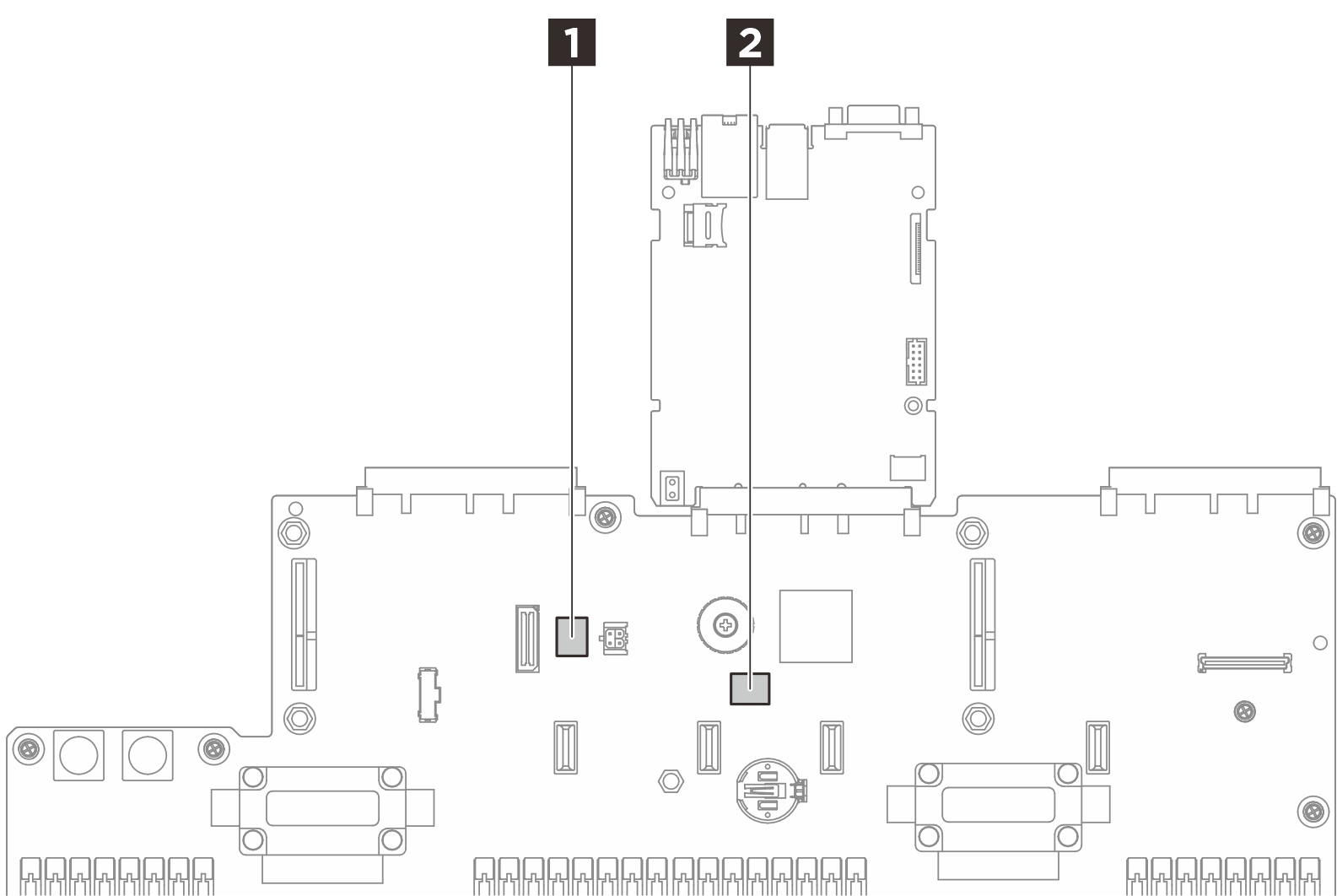

Figure 1. Commutateurs du bloc carte mère
| 1 SW3 | 2 SW621 |
Bloc de commutateurs SW3
Le tableau ci-après présente les fonctions du bloc de commutateurs SW3 du bloc carte mère.
| Commutateur | Position par défaut | Description |
|---|---|---|
| 1 | Éteint | Réservé |
| 2 | Éteint | Réservé |
| 3 | Éteint | Réservé |
| 4 | Éteint | Efface le registre d’horloge en temps réel (RTC) lorsque le commutateur est allumé. |
Bloc de commutateurs SW621
Le tableau ci-après présente les fonctionnalités du bloc de commutateurs SW621 du bloc carte mère.
| Commutateur | Position par défaut | Description |
|---|---|---|
| 1 | Éteint | Réservé |
| 2 | Éteint | Réservé |
| 3 | Éteint | Réservé |
| 4 | Éteint | Contourne le mot de passe à la mise sous tension lorsque le commutateur est allumé. |
