Switch dell'assieme della scheda di sistema

Le seguenti figure mostrano la posizione di switch, ponticelli e pulsanti del server.

Importante
  1. Prima di modificare qualsiasi impostazione dell'interruttore o spostare qualsiasi ponticello, spegnere il server, quindi scollegare tutti i cavi di alimentazione e i cavi esterni. Esaminare le seguenti informazioni:

  2. Qualsiasi blocco di ponticelli o di switch dell'assieme della scheda di sistema non visualizzato nelle figure di questo documento, è riservato.
Nota
Se sulla parte superiore dei blocchi di switch è presente un adesivo protettivo trasparente, rimuoverlo per poter accedere agli switch.

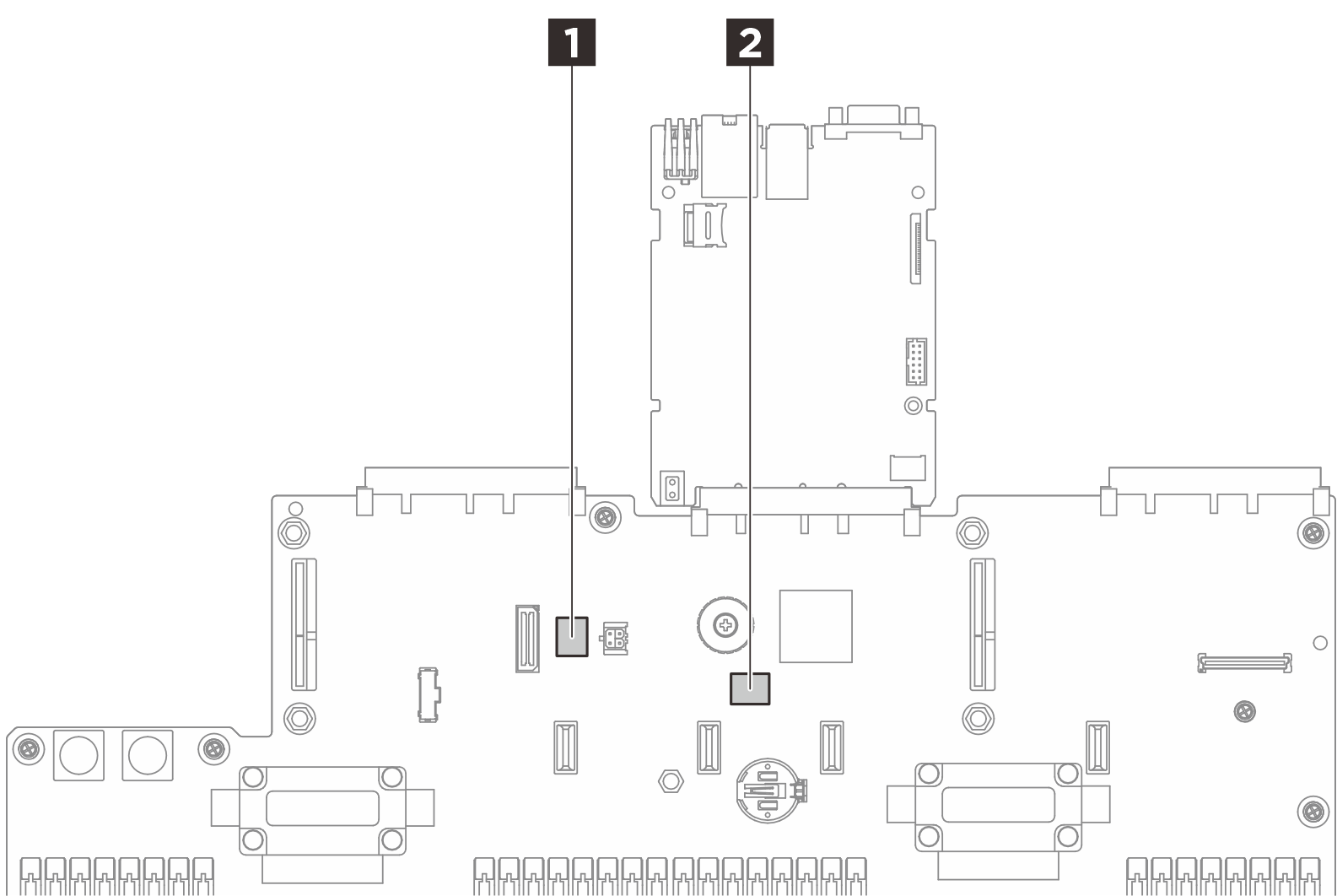

Figura 1. Switch dell'assieme della scheda di sistema
System-board-assembly switches
1 SW32 SW621

Blocco switch SW3

La seguente tabella descrive le funzioni del blocco di switch SW3 sull'assieme della scheda di sistema.
Tabella 1. Descrizione del blocco di switch SW3 sull'assieme della scheda di sistema
Numero switchPosizione predefinitaDescrizione
1SpentoRiservato
2SpentoRiservato
3SpentoRiservato
4SpentoCancella il RTC (Real-Time Clock) quando viene spostato su ACCESO.

Blocco di switch SW621

La seguente tabella descrive le funzioni del blocco di switch SW621 sull'assieme della scheda di sistema.
Tabella 2. Descrizione del blocco di switch SW621 sull'assieme della scheda di sistema
Numero switchPosizione predefinitaDescrizione
1SpentoRiservato
2SpentoRiservato
3SpentoRiservato
4SpentoBypassa la password di accensione quando viene spostato su ACCESO.
