主板组合件开关

下图显示了服务器上开关、跳线和按钮的位置。

重要

  1. 在更改任何开关设置或移动任何跳线之前，请关闭服务器；然后，断开所有电源线和外部线缆的连接。请查看以下信息：

  2. 未在本文档插图中显示的任何主板组合件开关或跳线组均为预留。
注
如果开关组的顶部粘贴了清洁保护贴纸，请将其揭下并丢弃，以便可以对开关进行操作。

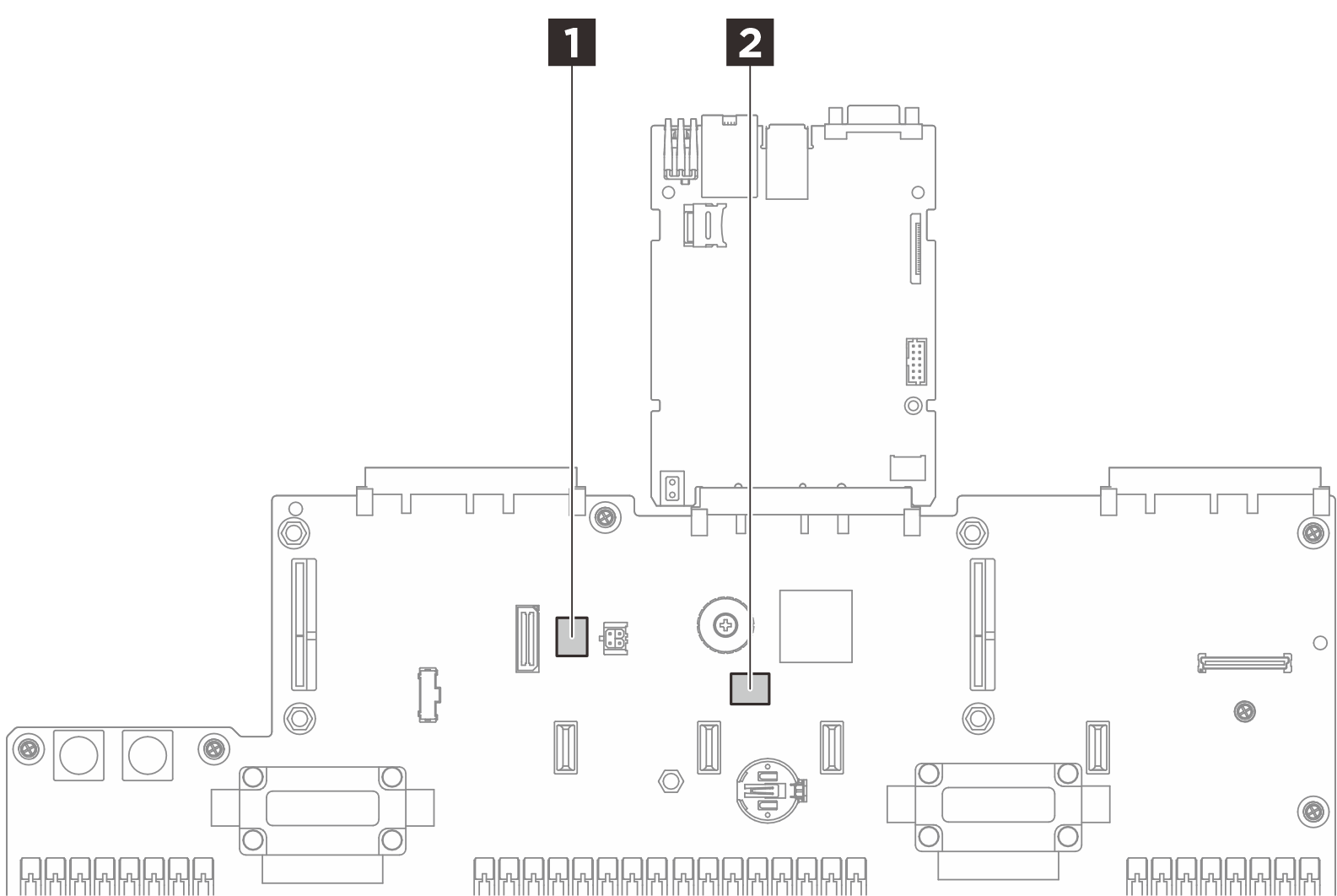

图 1. 主板组合件开关
System-board-assembly switches
1 SW32 SW621

SW3 开关组​

下表列出了主板组合件上 SW3 开关组的功能。
表 1. 主板组合件 SW3 开关组描述
开关编号默认位置描述
1关预留
2关预留
3关预留
4关切换到“开”时，会清除实时时钟（RTC）注册表。

SW621 开关组​

下表列出了主板组合件上 SW621 开关组的功能。
表 2. 主板组合件 SW621 开关组描述
开关编号默认位置描述
1关预留
2关预留
3关预留
4关切换到“ON”时，会绕过开机密码。
