主機板組件開關

下圖顯示伺服器上開關、跳接器及按鈕的位置。

重要

  1. 在變更任何開關設定或移動任何跳接器之前，請關閉伺服器；然後拔下所有電源線和外部纜線。檢閱下列資訊：

  2. 本文件的圖解中未顯示的所有主機板組件開關或跳接器區塊，皆為保留的開關或跳接器區塊。
註
若在開關區塊上面有透明保護貼紙，請將它取下並丟棄才能接觸到開關。

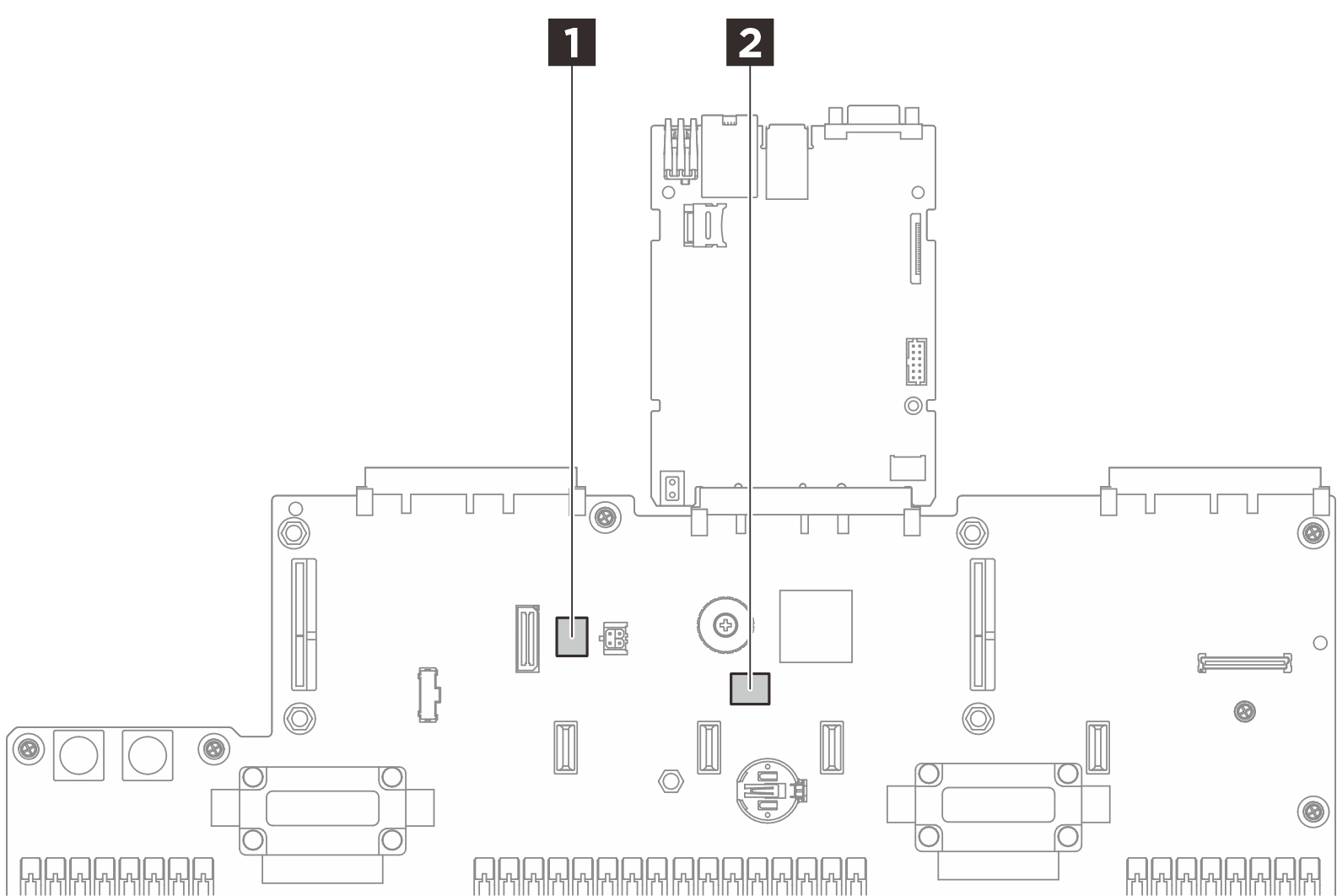

圖 1. 主機板組件開關
System-board-assembly switches
1 SW32 SW621

SW3 開關區塊​

下表說明主機板組件上 SW3 開關區塊的功能。
表 1. 主機板組件 SW3 開關區塊說明
開關編號預設位置說明
1關保留
2關保留
3關保留
4關切換到開啟時，清除即時時鐘 (RTC) 登錄。

SW621 開關區塊​

下表說明主機板組件上 SW621 開關區塊的功能。
表 2. 主機板組件 SW621 開關區塊說明
開關編號預設位置說明
1關保留
2關保留
3關保留
4關切換到開啟時，略過開機密碼。
