主機板組件接頭

下圖顯示主機板組件上的內部接頭。

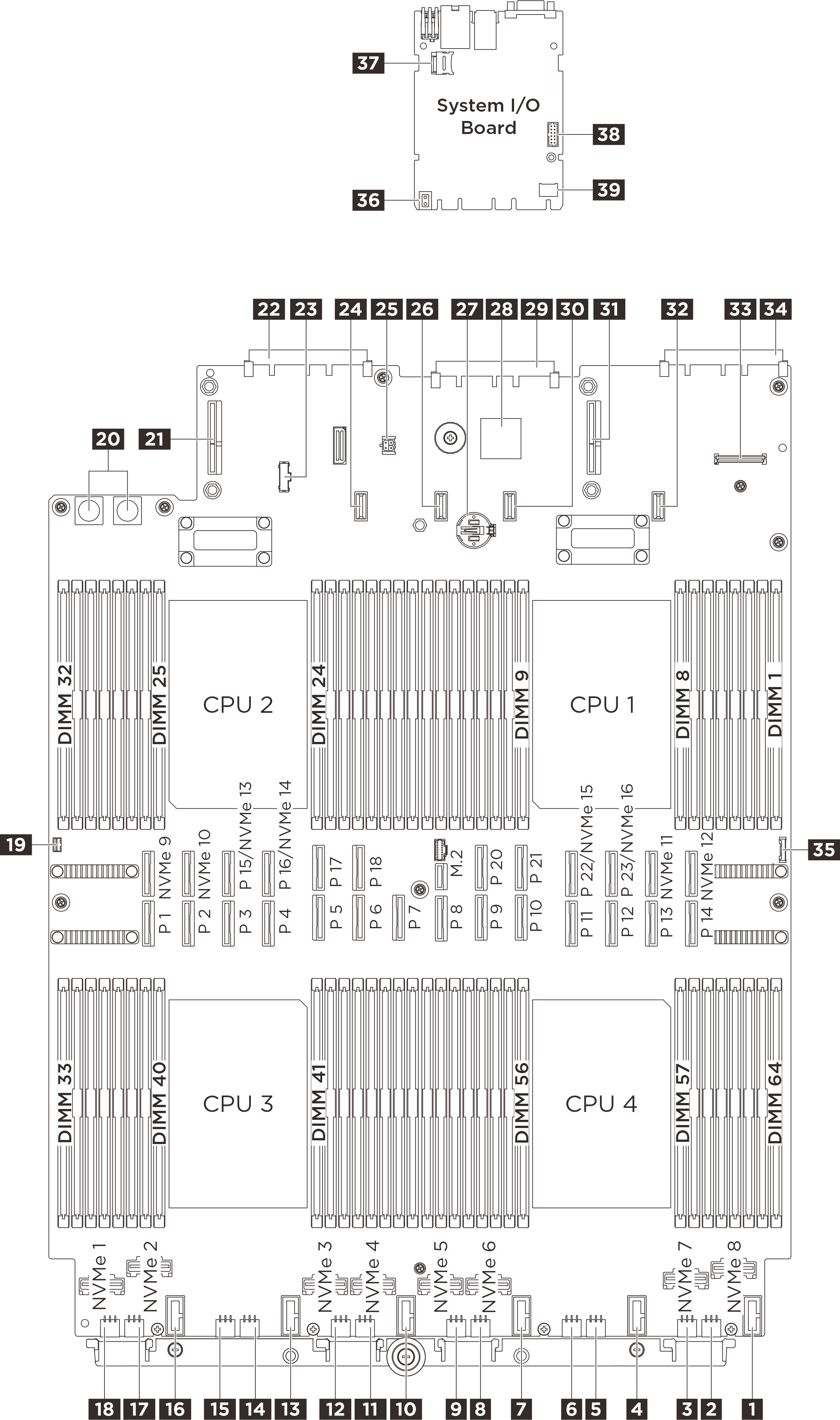

圖 1. 主機板組件接頭

表 1. 主機板組件接頭

1 風扇 6 接頭	2 背板 12 電源接頭
3 背板 11 電源接頭	4 風扇 5 接頭
5 背板 10 電源接頭	6 背板 9 電源接頭
7 風扇 4 接頭	8 背板 8 電源接頭
9 背板 7 電源接頭	10 風扇 3 接頭
11 背板 6 電源接頭	12 背板 5 電源接頭
13 風扇 2 接頭	14 背板 4 電源接頭
15 背板 3 電源接頭	16 風扇 1 接頭
17 背板 2 電源接頭	18 背板 1 電源接頭
19 入侵開關接頭	20 PDB 電源接頭
21 擴充卡 3 電源接頭	22 OCP 插槽 2 接頭
23 PDB 側頻接頭	24 擴充卡 C 電源接頭（保留）
25 洩漏感應器接頭	26 擴充卡 2 電源接頭
27 3V 電池 (CR2032)	28 FPGA
29 系統 I/O 板接頭	30 擴充卡 B 電源接頭（保留）
31 擴充卡 1 電源接頭	32 擴充卡 A 電源接頭（保留）
33 前方面板 USB 接頭	34 OCP 插槽 1 接頭
35 正面 I/O 接頭	36 把手
37 MicroSD 插座	38 序列埠接頭
39 TCM 接頭
