시스템 보드 어셈블리 커넥터
다음 그림은 시스템 보드 어셈블리의 내부 커넥터를 보여줍니다.

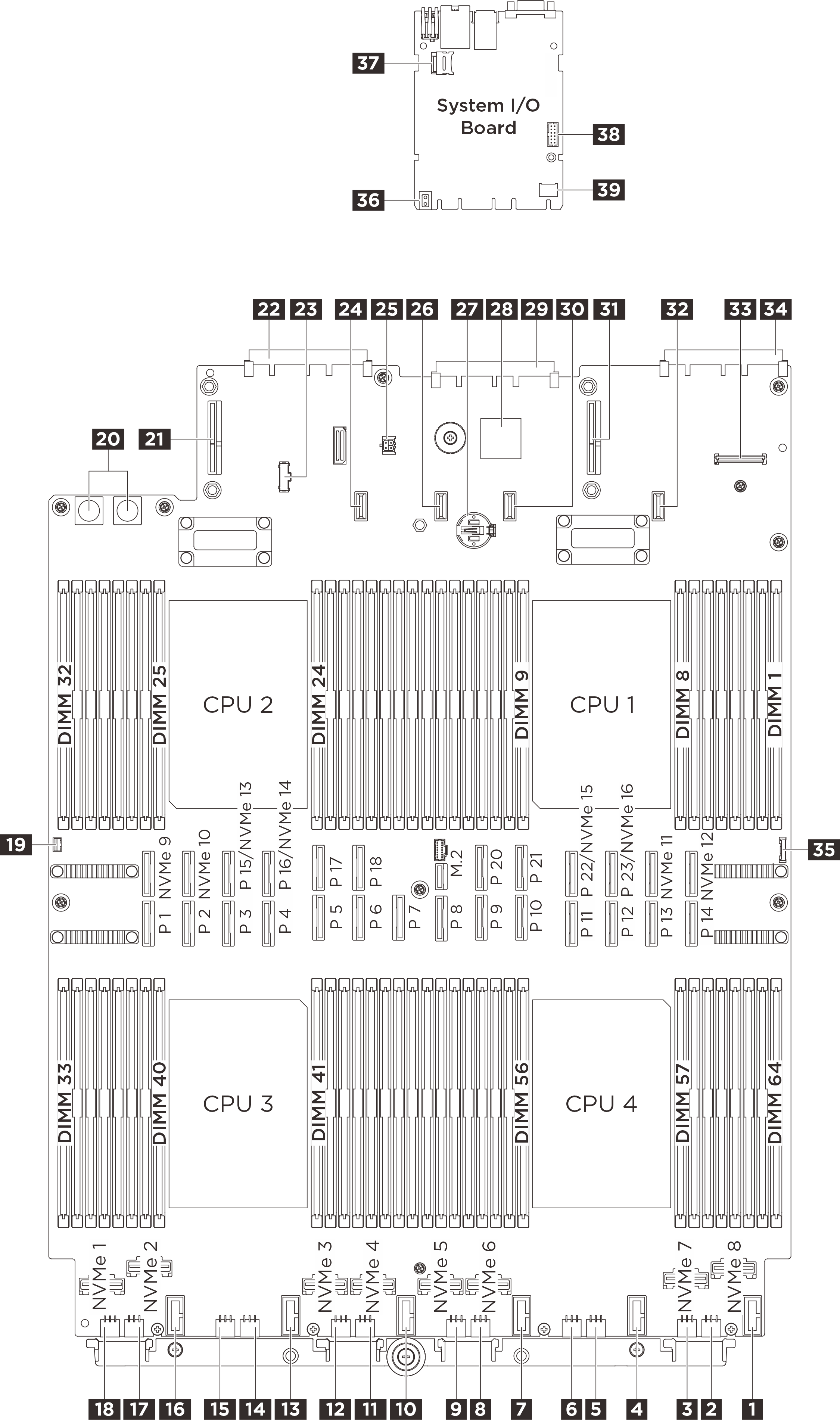

그림 1. 시스템 보드 어셈블리 커넥터
| 1 팬 6 커넥터 | 2 백플레인 12 전원 커넥터 |
| 3 백플레인 11 전원 커넥터 | 4 팬 5 커넥터 |
| 5 백플레인 10 전원 커넥터 | 6 백플레인 9 전원 커넥터 |
| 7 팬 4 커넥터 | 8 백플레인 8 전원 커넥터 |
| 9 백플레인 7 전원 커넥터 | 10 팬 3 커넥터 |
| 11 백플레인 6 전원 커넥터 | 12 백플레인 5 전원 커넥터 |
| 13 팬 2 커넥터 | 14 백플레인 4 전원 커넥터 |
| 15 백플레인 3 전원 커넥터 | 16 팬 1 커넥터 |
| 17 백플레인 2 전원 커넥터 | 18 백플레인 1 전원 커넥터 |
| 19 침입 스위치 커넥터 | 20 PDB 전원 커넥터 |
| 21 라이저 3 전원 커넥터 | 22 OCP 슬롯 2 커넥터 |
| 23 PDB 사이드밴드 커넥터 | 24 라이저 C 전원 커넥터(예약됨) |
| 25 누수 센서 커넥터 | 26 라이저 2 전원 커넥터 |
| 27 3V 배터리(CR2032) | 28 FPGA |
| 29 시스템 I/O 보드 커넥터 | 30 라이저 B 전원 커넥터(예약됨) |
| 31 라이저 1 전원 커넥터 | 32 라이저 A 전원 커넥터(예약됨) |
| 33 앞면 패널 USB 커넥터 | 34 OCP 슬롯 1 커넥터 |
| 35 앞면 I/O 커넥터 | 36 리프트 손잡이 |
| 37 MicroSD 소켓 | 38 직렬 포트 커넥터 |
| 39 TCM 커넥터 |
