Connecteurs du bloc carte mère

Les figures ci-après présentent les connecteurs internes sur le bloc carte mère.

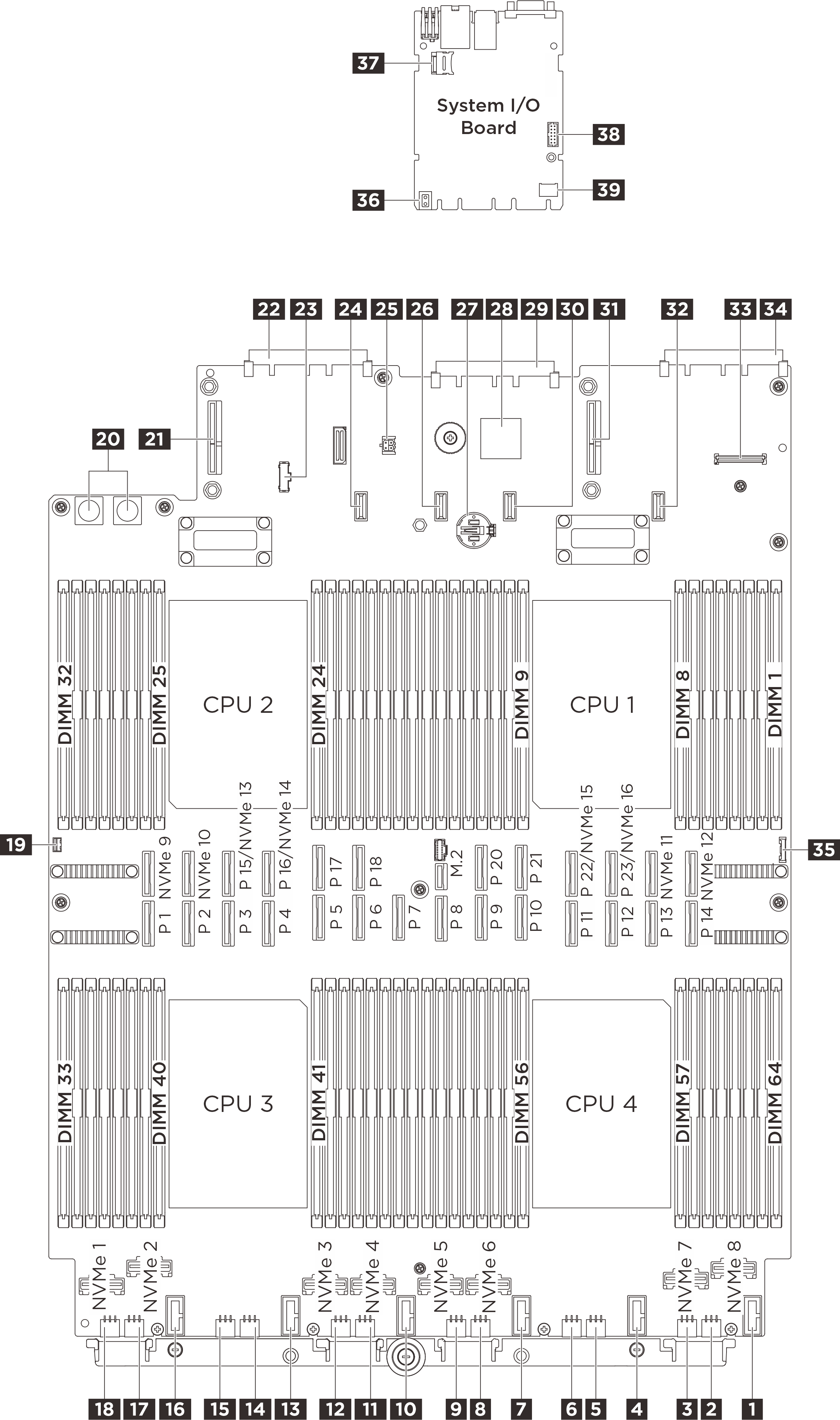

Figure 1. Connecteurs du bloc carte mère

Tableau 1. Connecteurs du bloc carte mère

1 Connecteur de ventilateur 6	2 Connecteur d’alimentation de fond de panier 12
3 Connecteur d’alimentation de fond de panier 11	4 Connecteur de ventilateur 5
5 Connecteur d’alimentation de fond de panier 10	6 Connecteur d’alimentation de fond de panier 9
7 Connecteur de ventilateur 4	8 Connecteur d’alimentation de fond de panier 8
9 Connecteur d’alimentation de fond de panier 7	10 Connecteur de ventilateur 3
11 Connecteur d’alimentation de fond de panier 6	12 Connecteur d’alimentation de fond de panier 5
13 Connecteur du ventilateur 2	14 Connecteur d’alimentation de fond de panier 4
15 Connecteur d’alimentation de fond de panier 3	16 Connecteur de ventilateur 1
17 Connecteur d’alimentation de fond de panier 2	18 Connecteur d’alimentation de fond de panier 1
19 Connecteur du commutateur de détection d’intrusion	20 Connecteur d’alimentation PDB
21 Connecteur d’alimentation de la carte mezzanine 3	22 Connecteur d’emplacement OCP 2
23 Connecteur de bande latérale PDB	24 Connecteur d’alimentation de la carte mezzanine C (réservé)
25 Connecteur de détecteur de fuite	26 Connecteur d’alimentation de la carte mezzanine 2
27 Pile 3 V (CR2032)	28 FPGA
29 Connecteur de la carte d’E-S système	30 Connecteur d’alimentation de la carte mezzanine B (réservé)
31 Connecteur d’alimentation de la carte mezzanine 1	32 Connecteur d’alimentation de la carte mezzanine A (réservé)
33 Connecteur USB du panneau frontal	34 Connecteur d’emplacement OCP 1
35 Connecteur d’E-S avant	36 Poignée de levage
37 Socket microSD	38 Connecteur de port série
39 Connecteur TCM
