Разъемы блока материнской платы
На следующем рисунке показаны внутренние разъемы на блоке материнской платы.

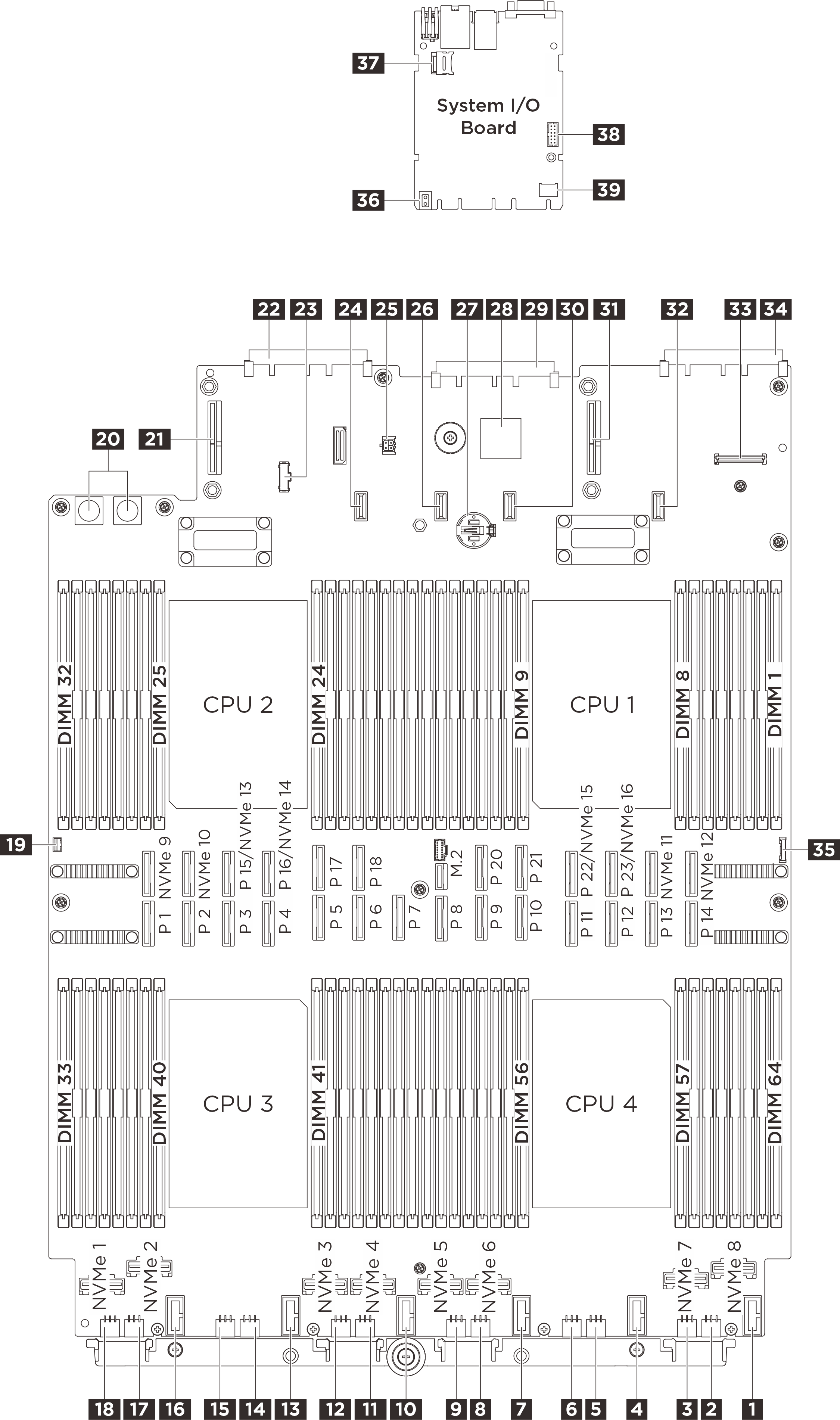

Рис. 1. Разъемы блока материнской платы
| 1 Разъем вентилятора 6 | 2 Разъем питания объединительной панели 12 |
| 3 Разъем питания объединительной панели 11 | 4 Разъем вентилятора 5 |
| 5 Разъем питания объединительной панели 10 | 6 Разъем питания объединительной панели 9 |
| 7 Разъем вентилятора 4 | 8 Разъем питания объединительной панели 8 |
| 9 Разъем питания объединительной панели 7 | 10 Разъем вентилятора 3 |
| 11 Разъем питания объединительной панели 6 | 12 Разъем питания объединительной панели 5 |
| 13 Разъем вентилятора 2 | 14 Разъем питания объединительной панели 4 |
| 15 Разъем питания на объединительной панели 3 | 16 Разъем вентилятора 1 |
| 17 Разъем питания объединительной панели 2 | 18 Разъем питания объединительной панели 1 |
| 19 Разъем датчика вмешательства | 20 Разъем питания платы распределения питания |
| 21 Разъем питания платы-адаптера Riser 3 | 22 Разъем гнезда OCP 2 |
| 23 Разъем SIDEBAND платы распределения питания | 24 Разъем питания платы-адаптера Riser C (зарезервирован) |
| 25 Разъем датчика утечки | 26 Разъем питания платы-адаптера Riser 2 |
| 27 Батарейка 3 В (CR2032) | 28 FPGA |
| 29 Разъем системной платы ввода-вывода | 30 Разъем питания платы-адаптера Riser B (зарезервирован) |
| 31 Разъем питания платы-адаптера Riser 1 | 32 Разъем питания платы-адаптера Riser A (зарезервирован) |
| 33 Разъем USB лицевой панели | 34 Разъем гнезда OCP 1 |
| 35 Передний разъем ввода-вывода | 36 Подъемная ручка |
| 37 Гнездо для карты MicroSD | 38 Разъем последовательного порта |
| 39 Разъем TCM |
