主板组合件接口

下图显示了主板组合件上的内部接口。

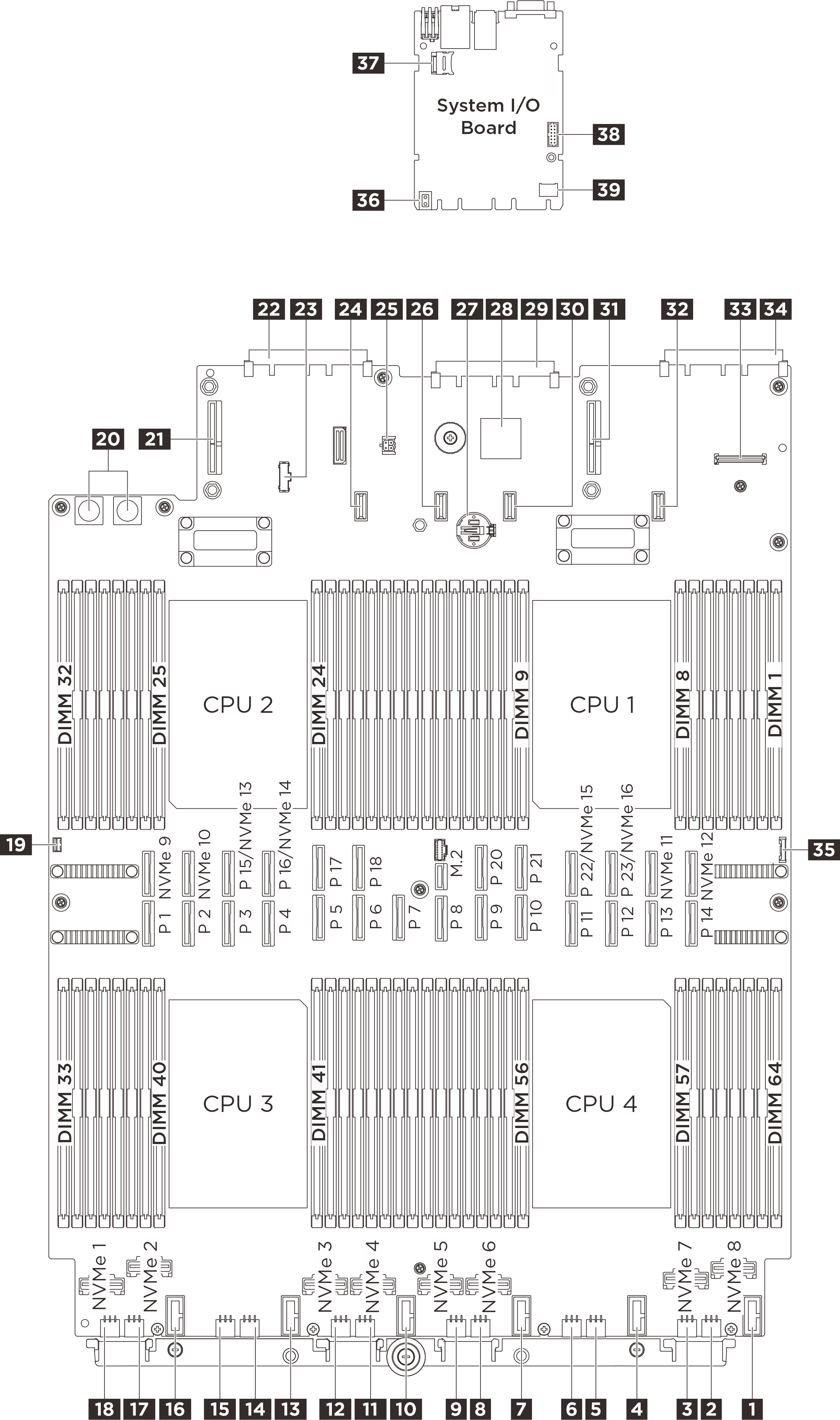

图 1. 主板组合件接口

表 1. 主板组合件接口

1 风扇 6 接口	2 背板 12 电源接口
3 背板 11 电源接口	4 风扇 5 接口
5 背板 10 电源接口	6 背板 9 电源接口
7 风扇 4 接口	8 背板 8 电源接口
9 背板 7 电源接口	10 风扇 3 接口
11 背板 6 电源接口	12 背板 5 电源接口
13 风扇 2 接口	14 背板 4 电源接口
15 背板 3 电源接口	16 风扇 1 接口
17 背板 2 电源接口	18 背板 1 电源接口
19 入侵感应开关接口	20 PDB 电源接口
21 转接件 3 电源接口	22 OCP 插槽 2 接口
23 PDB 边带接口	24 转接件 C 电源接口（预留）
25 漏液传感器接口	26 转接件 2 电源接口
27 3 V 电池（CR2032）	28 FPGA
29 系统 I/O 板接口	30 转接件 B 电源接口（预留）
31 转接件 1 电源接口	32 转接件 A 电源接口（预留）
33 前面板 USB 接口	34 OCP 插槽 1 接口
35 正面 I/O 接口	36 抬升手柄
37 MicroSD 插槽	38 串口接口
39 TCM 接口
