ขั้วต่อส่วนประกอบแผงระบบ

ภาพประกอบต่อไปนี้จะแสดงขั้วต่อภายในบนส่วนประกอบแผงระบบ

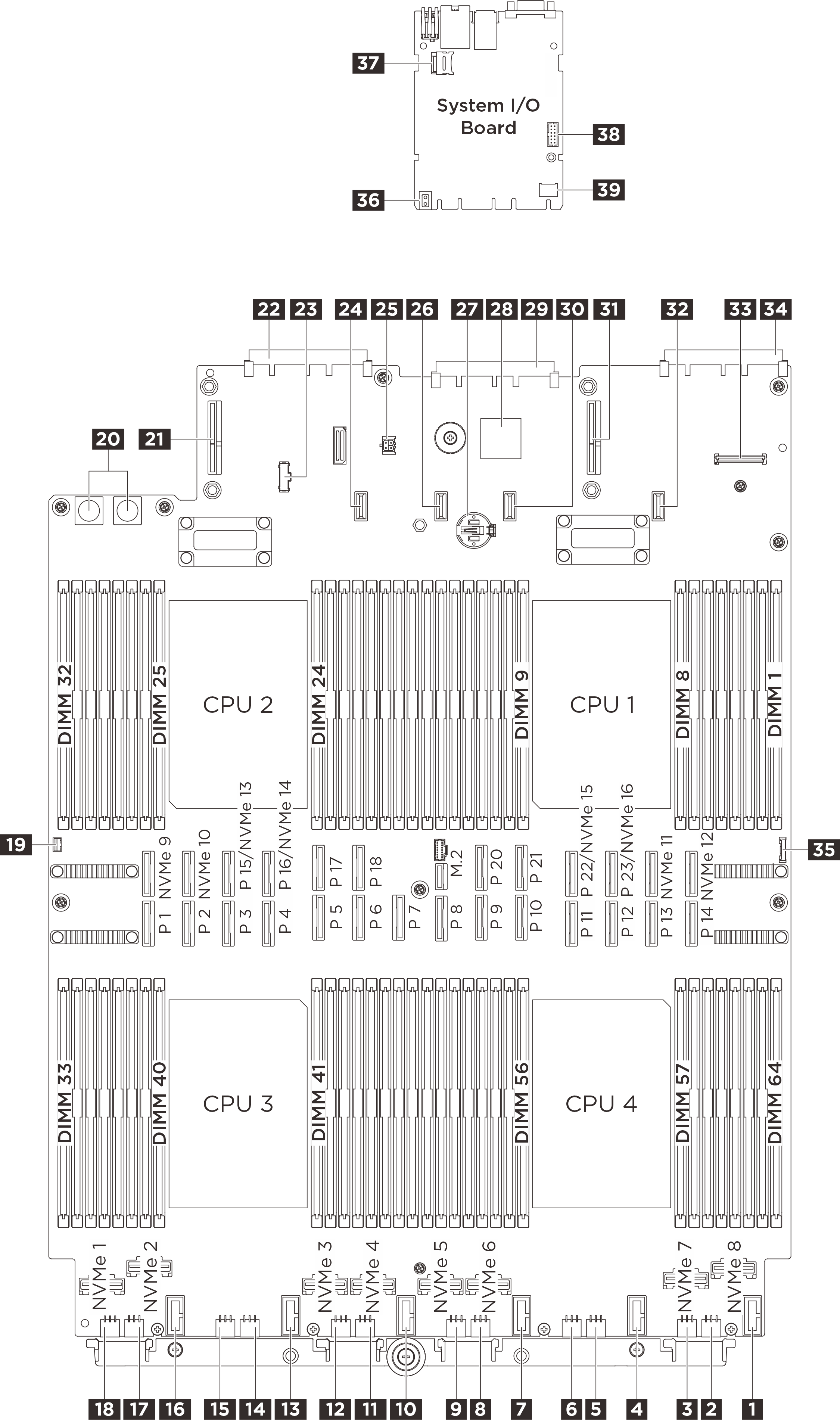

รูปที่ 1. ขั้วต่อส่วนประกอบแผงระบบ

ตารางที่ 1. ขั้วต่อส่วนประกอบแผงระบบ

1 ขั้วต่อพัดลม 6	2 ขั้วต่อไฟฟ้าของแบ็คเพลน 12
3 ขั้วต่อไฟฟ้าของแบ็คเพลน 11	4 ขั้วต่อพัดลม 5
5 ขั้วต่อไฟฟ้าของแบ็คเพลน 10	6 ขั้วต่อไฟฟ้าของแบ็คเพลน 9
7 ขั้วต่อพัดลม 4	8 ขั้วต่อไฟฟ้าของแบ็คเพลน 8
9 ขั้วต่อไฟฟ้าของแบ็คเพลน 7	10 ขั้วต่อพัดลม 3
11 ขั้วต่อไฟฟ้าของแบ็คเพลน 6	12 ขั้วต่อไฟฟ้าของแบ็คเพลน 5
13 ขั้วต่อพัดลม 2	14 ขั้วต่อไฟฟ้าของแบ็คเพลน 4
15 ขั้วต่อไฟฟ้าของแบ็คเพลน 3	16 ขั้วต่อพัดลม 1
17 ขั้วต่อไฟฟ้าของแบ็คเพลน 2	18 ขั้วต่อไฟฟ้าของแบ็คเพลน 1
19 ขั้วต่อสวิตช์ป้องกันการบุกรุก	20 ขั้วต่อไฟฟ้า PDB
21 ขั้วต่อไฟฟ้าของตัวยก 3	22 ขั้วต่อช่องเสียบ OCP 2
23 ขั้วต่อ PDB Sideband	24 ขั้วต่อไฟฟ้าตัวยก C (สำรอง)
25 ขั้วต่อเซนเซอร์ตรวจจับการรั่วไหล	26 ขั้วต่อไฟฟ้าของตัวยก 2
27 แบตเตอรี่ 3V (CR2032)	28 FPGA
29 ขั้วต่อแผง I/O ระบบ	30 ขั้วต่อไฟฟ้าตัวยก B (สำรอง)
31 ขั้วต่อไฟฟ้าของตัวยก 1	32 ขั้วต่อไฟฟ้าตัวยก A (สำรอง)
33 ขั้วต่อ USB บนแผงด้านหน้า	34 ขั้วต่อช่องเสียบ OCP 1
35 ขั้วต่อ I/O ด้านหน้า	36 ที่จับสำหรับยก
37 ช่องเสียบ MicroSD	38 ขั้วต่อพอร์ตอนุกรม
39 ขั้วต่อ TCM
