สวิตช์ส่วนประกอบแผงระบบ
ภาพประกอบต่อไปนี้แสดงตำแหน่งของสวิตช์ จัมเปอร์ และปุ่มบนเซิร์ฟเวอร์
สำคัญ
ก่อนทำการเปลี่ยนแปลงการตั้งค่าสวิตช์ หรือย้ายตำแหน่งจัมเปอร์ใดๆ ให้ปิดเซิร์ฟเวอร์ จากนั้นถอดสายไฟและสายเคเบิลภายนอกทั้งหมดออกก่อน ดูข้อมูลต่อไปนี้:
- บล็อกสวิตช์หรือจัมเปอร์บนส่วนประกอบแผงระบบที่ไม่แสดงไว้ในภาพประกอบของเอกสารนี้ถูกสงวนไว้
หมายเหตุ
หากมีสติกเกอร์ใสติดอยู่ด้านบนบล็อคสวิตช์ ให้แกะออกเสียก่อน จึงจะสามารถเข้าใช้สวิตช์ได้

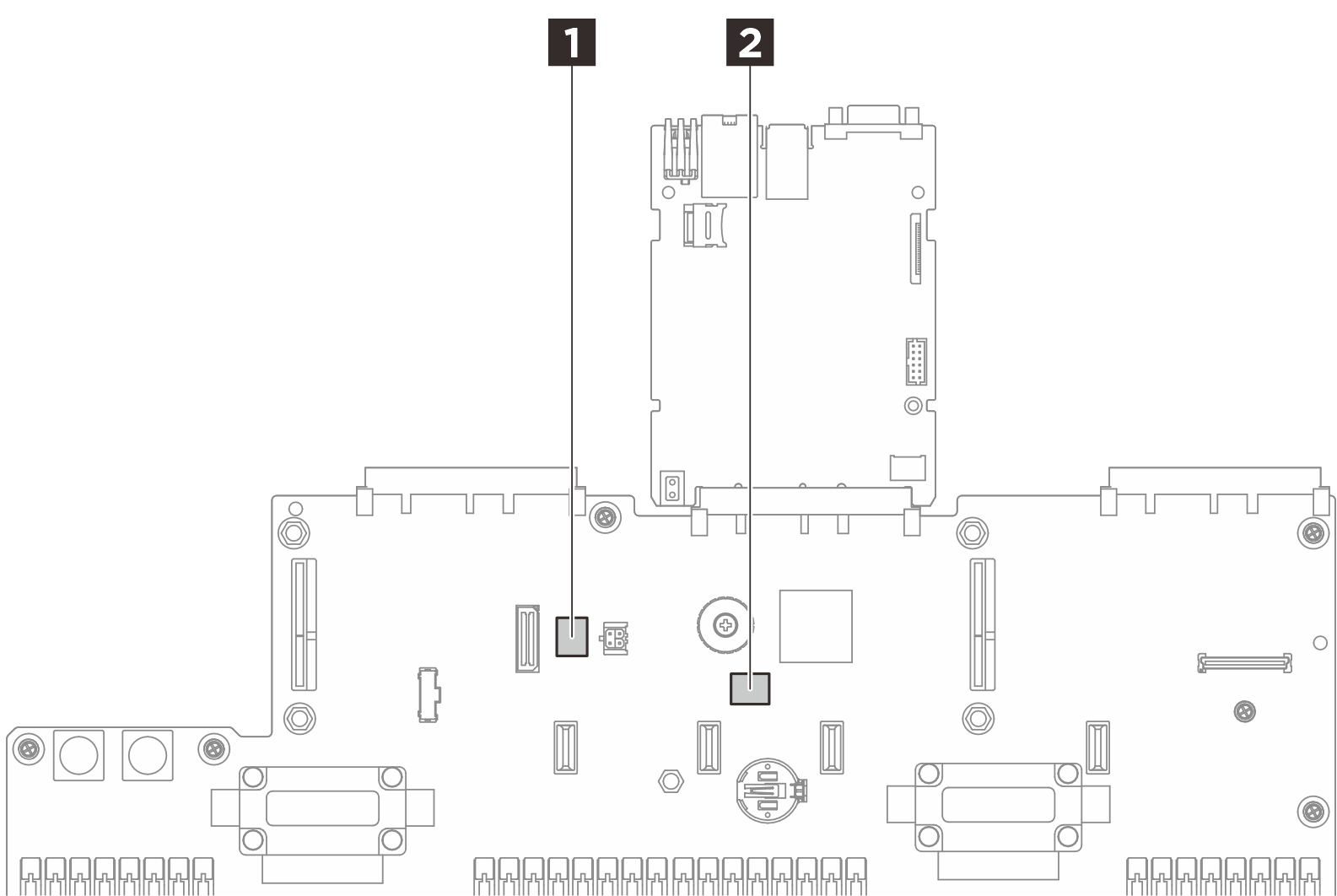

รูปที่ 1. สวิตช์ส่วนประกอบแผงระบบ
| 1 SW3 | 2 SW621 |
บล็อคสวิตช์ SW3
ตารางต่อไปนี้จะอธิบายฟังก์ชันของบล็อกสวิตช์ SW3 บนส่วนประกอบแผงระบบ
| หมายเลขสวิตช์ | ตำแหน่งเริ่มต้น | รายละเอียด |
|---|---|---|
| 1 | ดับ | สงวนไว้ |
| 2 | ดับ | สงวนไว้ |
| 3 | ดับ | สงวนไว้ |
| 4 | ดับ | ล้างรีจิสทรี Real Time Clock (RTC) เมื่อเปิด |
บล็อกสวิตช์ SW621
ตารางต่อไปนี้จะอธิบายฟังก์ชันของบล็อกสวิตช์ SW621 บนส่วนประกอบแผงระบบ
| หมายเลขสวิตช์ | ตำแหน่งเริ่มต้น | รายละเอียด |
|---|---|---|
| 1 | ดับ | สงวนไว้ |
| 2 | ดับ | สงวนไว้ |
| 3 | ดับ | สงวนไว้ |
| 4 | ดับ | บายพาสรหัสผ่านในการเปิดเครื่องเมื่อเปิด |
