Conmutadores del conjunto de la placa del sistema
Las siguientes ilustraciones muestran la ubicación de los conmutadores, los puentes y los botones del servidor.
Importante
Antes de cambiar cualquier valor de conmutador o de mover los puentes, apague el servidor y, a continuación, desconecte todos los cables de alimentación y cables externos. Revise la siguiente información:
- Todos los conjuntos de la placa del sistema que no aparecen en las ilustraciones de este documento están reservados.
Nota
Si hay un adhesivo de protección claro en la parte superior en los bloques de conmutadores, debe extraerlo y descartarlo para acceder a los conmutadores.

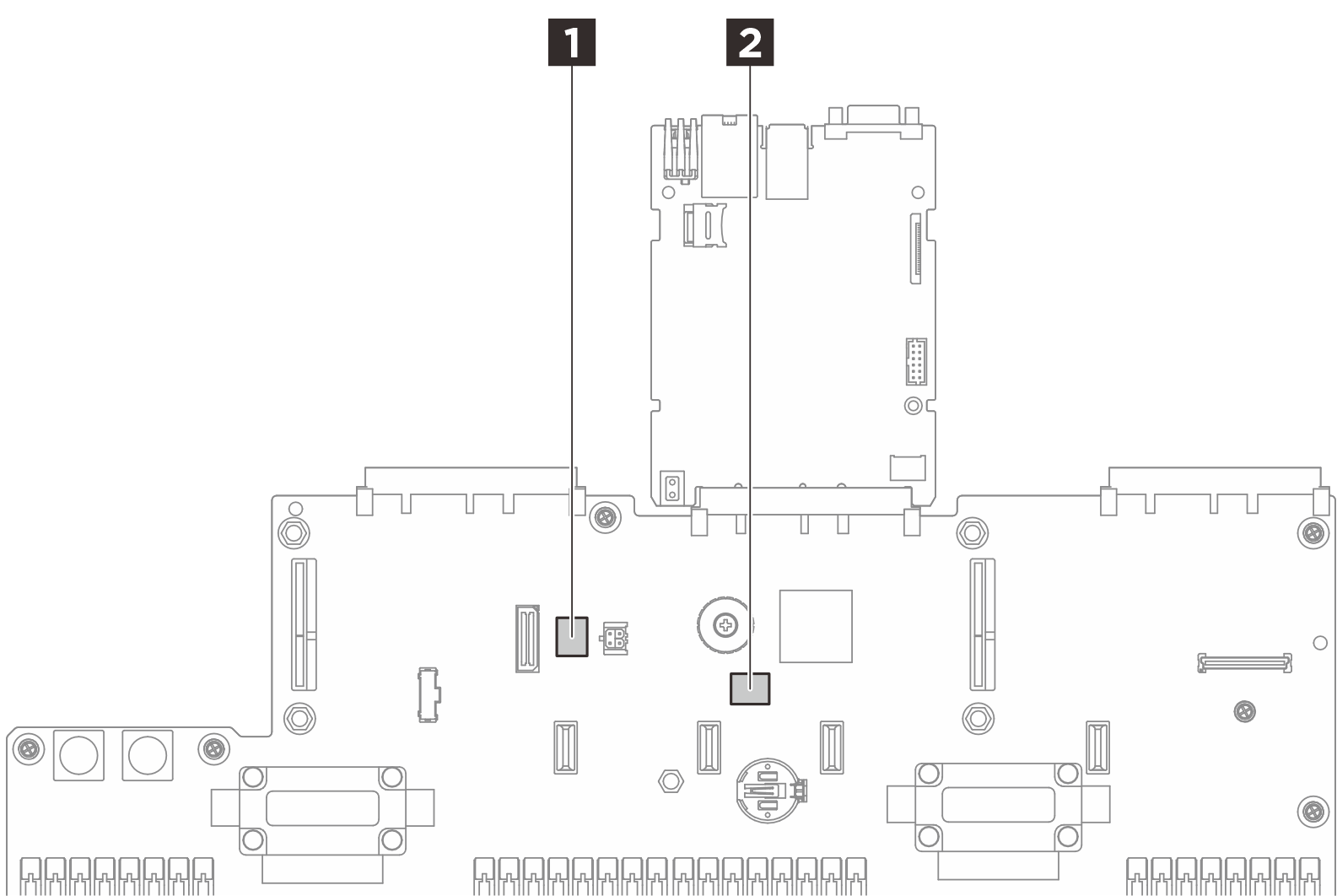

Figura 1. Conmutadores del conjunto de la placa del sistema
| 1 SW3 | 2 SW621 |
Bloque del conmutador SW3
La tabla siguiente describe las funciones del bloque de conmutadores SW3 en el conjunto de la placa del sistema.
| Número de conmutador | Posición predeterminada | Descripción |
|---|---|---|
| 1 | Apagado | Reservado |
| 2 | Apagado | Reservado |
| 3 | Apagado | Reservado |
| 4 | Apagado | Borra el registro del reloj en tiempo real (RTC) cuando se enciende. |
Bloque del conmutador SW621
La tabla siguiente describe las funciones del bloque del conmutador SW621 en el conjunto de la placa del sistema.
| Número de conmutador | Posición predeterminada | Descripción |
|---|---|---|
| 1 | Apagado | Reservado |
| 2 | Apagado | Reservado |
| 3 | Apagado | Reservado |
| 4 | Apagado | Omite la contraseña de encendido cuando se enciende. |
