システム・ボード・アセンブリーのスイッチ
次の図は、サーバー上のスイッチ、ジャンパー、およびボタンの位置を示しています。
重要
スイッチの設定を変更する、あるいはジャンパーを移動する前には、サーバーの電源をオフにしてください。次に、すべての電源コードおよび外部ケーブルを切り離してください。以下の情報を確認します。
- このドキュメントの図に記載されていないシステム・ボード・アセンブリーのスイッチまたはジャンパー・ブロックは予備です。
注
スイッチ・ブロックの上に透明な保護ステッカーが張られている場合は、スイッチにアクセスするためにステッカーを取り除いて廃棄します。

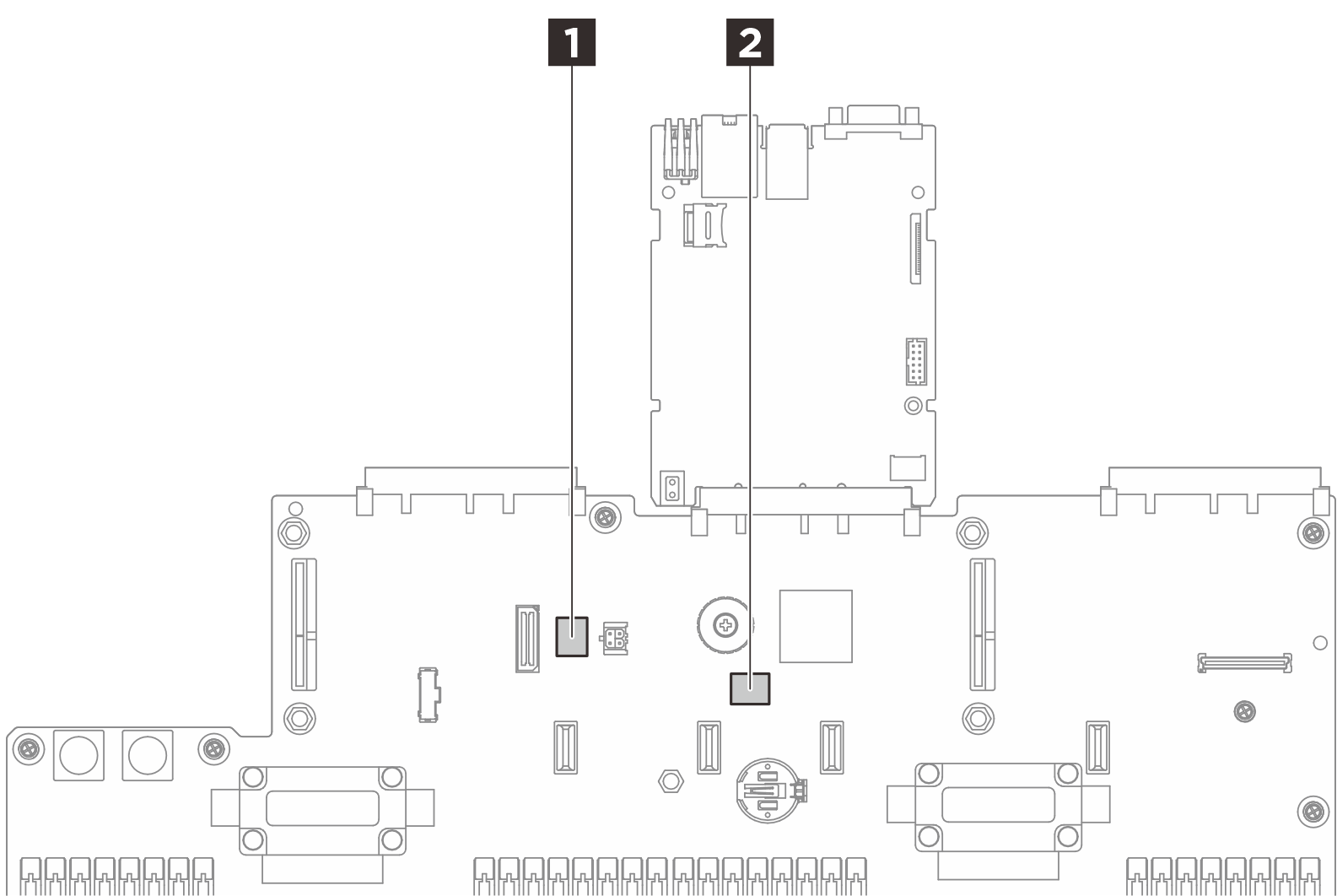

図 1. システム・ボード・アセンブリーのスイッチ
| 1 SW3 | 2 SW621 |
SW3 スイッチ・ブロック
以下の表は、システム・ボード・アセンブリー上にある SW3 スイッチ・ブロックについて説明しています。
| スイッチ番号 | デフォルト位置 | 説明 |
|---|---|---|
| 1 | オフ | 予約済み |
| 2 | オフ | 予約済み |
| 3 | オフ | 予約済み |
| 4 | オフ | オンにすると、リアル・タイム・クロック (RTC) レジストリーがクリアされます。 |
SW621 スイッチ・ブロック
以下の表は、システム・ボード・アセンブリー上にある SW621 スイッチ・ブロックの機能について説明しています。
| スイッチ番号 | デフォルト位置 | 説明 |
|---|---|---|
| 1 | オフ | 予約済み |
| 2 | オフ | 予約済み |
| 3 | オフ | 予約済み |
| 4 | オフ | オンにすると、始動パスワードがバイパスされます。 |
