시스템 보드 어셈블리 스위치
다음 그림은 서버의 스위치, 점퍼 및 버튼의 위치를 보여줍니다.
중요사항
스위치 설정을 변경하거나 점퍼를 이동하기 전에 서버를 끄십시오. 그런 다음 모든 전원 코드와 외부 케이블을 분리하십시오. 다음 정보를 검토하십시오.
- 이 문서에서 그림에 표시되지 않은 시스템 보드 어셈블리 스위치 또는 점퍼 블록은 추후 사용할 수 있도록 예약되어 있습니다.
주
스위치 블록의 상단에 투명 보호 스티커가 있을 경우 스위치를 사용하려면 스티커를 제거해 버리십시오.

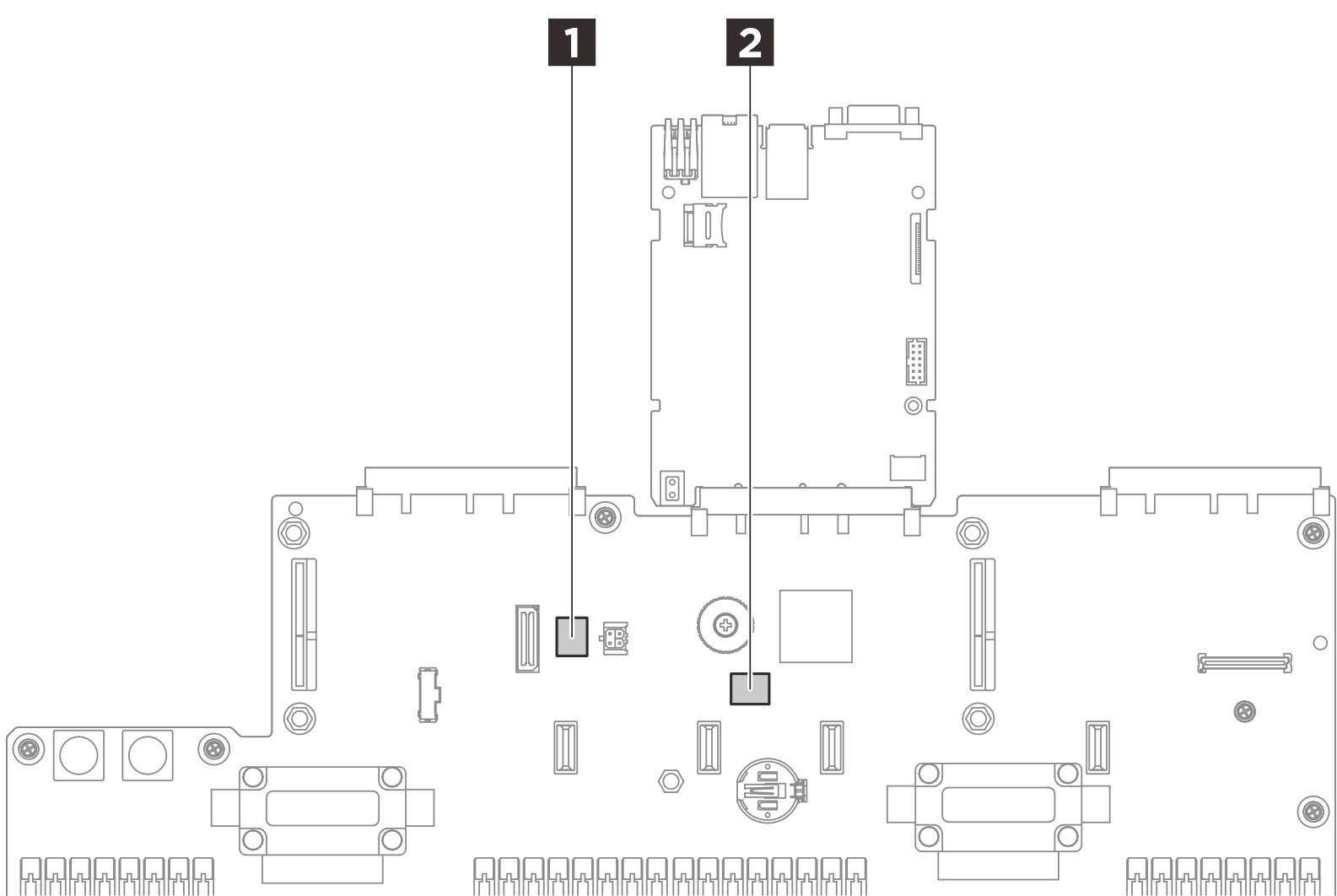

그림 1. 시스템 보드 어셈블리 스위치
| 1 SW3 | 2 SW621 |
SW3 스위치 블록
다음 표에서는 시스템 보드 어셈블리의 SW3 스위치 블록 기능에 대해 설명합니다.
| 스위치 번호 | 기본 위치 | 설명 |
|---|---|---|
| 1 | 꺼짐 | 예약됨 |
| 2 | 꺼짐 | 예약됨 |
| 3 | 꺼짐 | 예약됨 |
| 4 | 꺼짐 | 켜짐으로 전환하면 실시간 시계(RTC) 레지스트리를 지웁니다. |
SW621 스위치 블록
다음 표에서는 시스템 보드 어셈블리의 SW621 스위치 블록 기능에 대해 설명합니다.
| 스위치 번호 | 기본 위치 | 설명 |
|---|---|---|
| 1 | 꺼짐 | 예약됨 |
| 2 | 꺼짐 | 예약됨 |
| 3 | 꺼짐 | 예약됨 |
| 4 | 꺼짐 | 켜짐으로 전환하면 시동 암호를 우회합니다. |
