Disposition du bloc carte mère

Les figures de cette section fournissent des informations sur les connecteurs, les commutateurs et les cavaliers présents sur le bloc carte mère.

L’illustration ci-après présente la disposition du bloc carte mère, qui contient la carte carte d’E-S système (DC-SCM) et la carte du processeur.

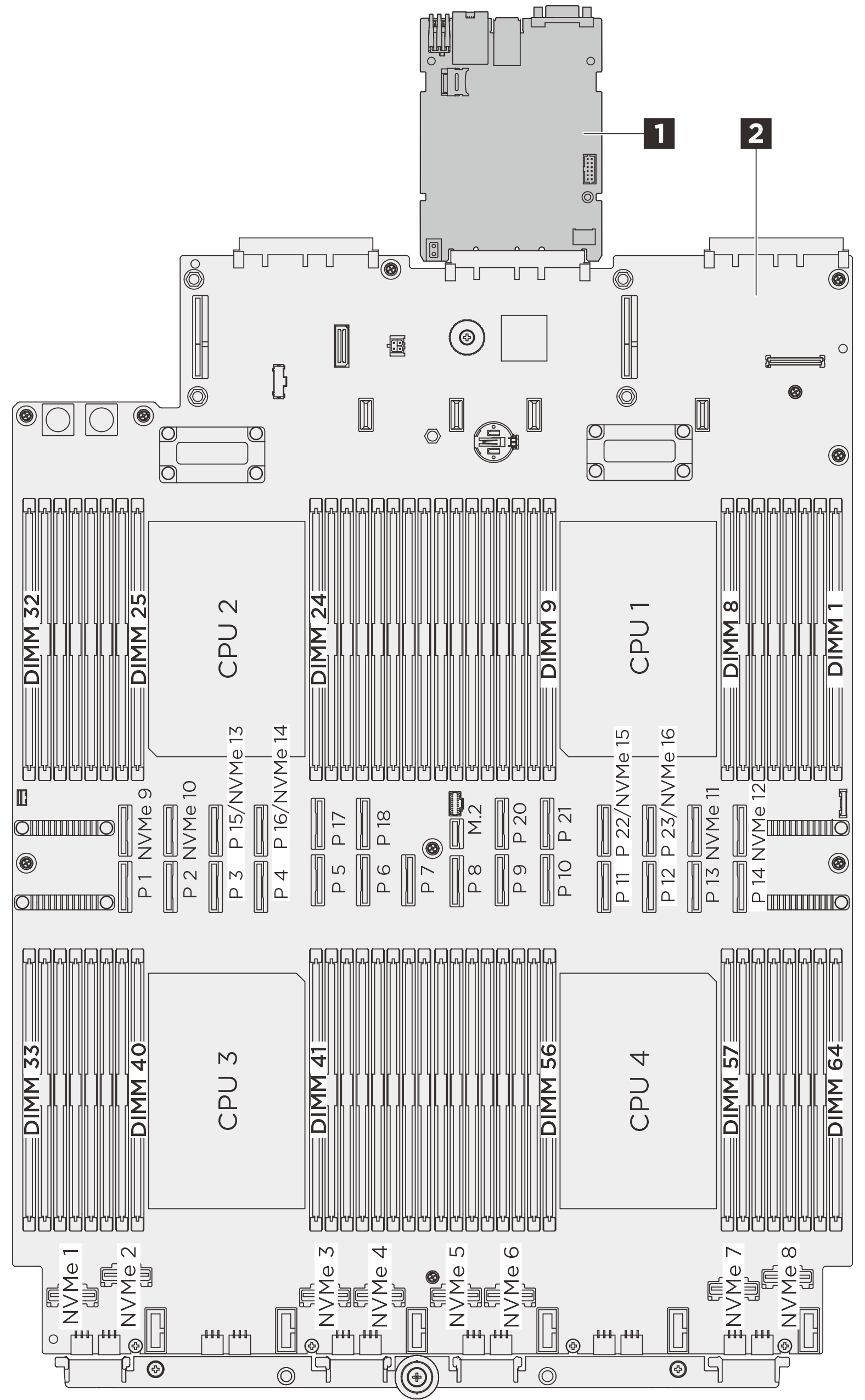

Figure 1. Disposition du bloc carte mère

1 Carte d’E-S système (DC-SCM)

2 Carte du processeur

Pour plus d’informations sur les voyants présents sur le bloc carte mère, voir Voyants de la carte du processeur.
