Voyants arrière

La présente rubrique fournit des informations sur les voyants situés à l’arrière du serveur.

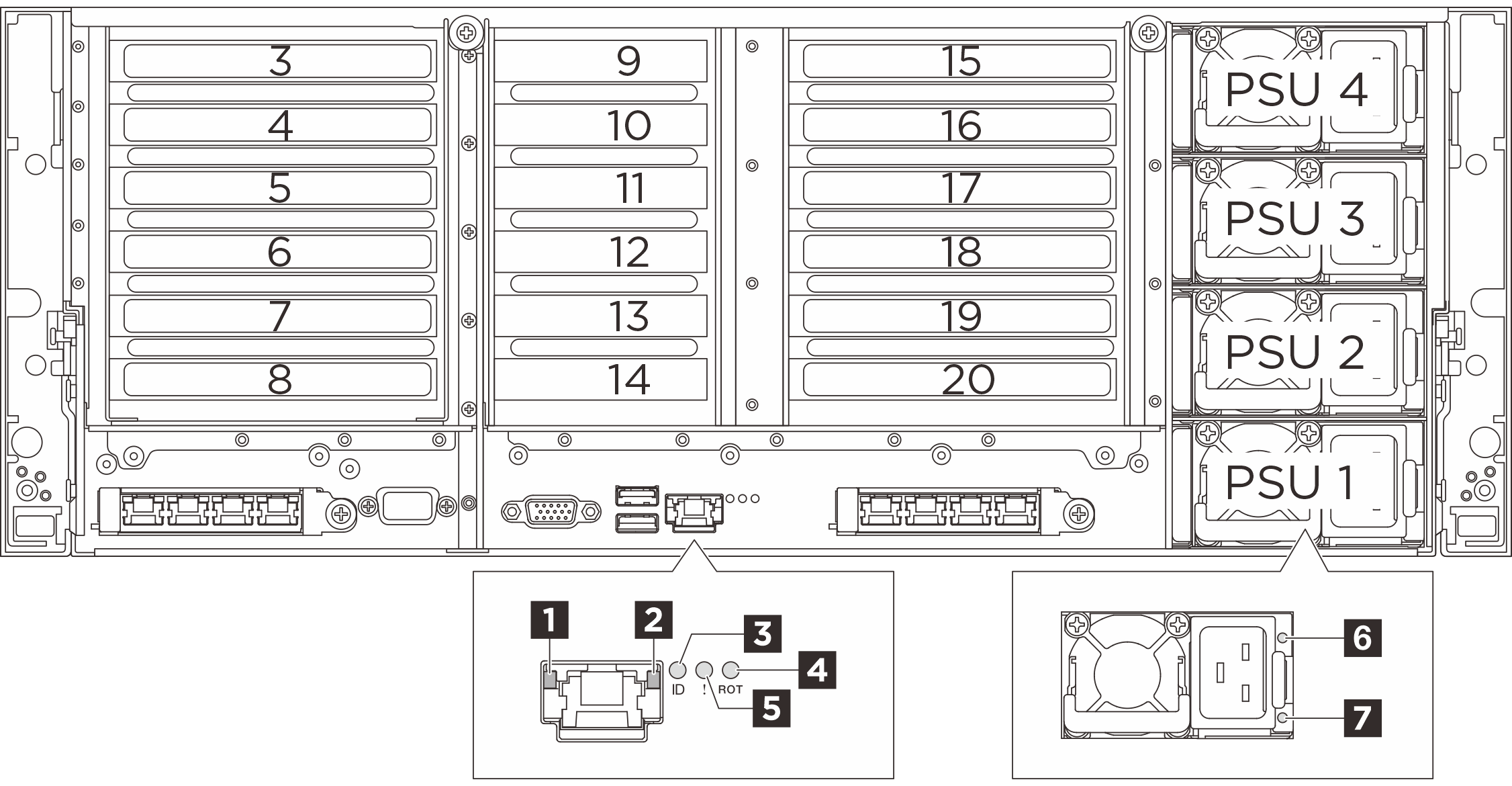

Figure 1. Voyants arrière

Tableau 1. Voyants au niveau de la vue arrière

Voyant	Description
1 Voyant de liaison du module Port de gestion du système XCC (vert)	Pour en savoir plus, voir Voyants du port de gestion du système XCC.
2 Voyant d’activité du module Port de gestion du système XCC (vert)
3 Voyant d'ID du système (bleu)	Pour en savoir plus, voir Voyants de la carte d’E-S système.
4 Voyant d’erreur système (jaune)
5 Voyant d’erreur du RoT (jaune)
67 Voyants PSU	Pour en savoir plus, voir Voyants de l’alimentation.
