パワー・サプライ LED
パワー・サプライの LED は、パワー・サプライが正常に機能しているか、ハードウェアに問題があるかを示します。
次の表は、DM600S、DM240S、および DM120S ディスク・シェルフで使用されるパワー・サプライ上の 2 つの LED について説明しています。
| LED アイコン | LED 名 | 状態 | 説明 |
|---|---|---|---|
 | 電源 | 緑色の点灯 | パワー・サプライが正常に動作しています |
| オフ | パワー・サプライが故障した、AC スイッチがオフになっている、AC 電源コードが正しく取り付けられていない、または電源が正しく供給されていません。 取るべき修正処置を決定するために、イベント・メッセージを確認してください。 | ||
 | 注意 | オレンジ色の点灯 | パワー・サプライの機能にエラーが発生しました。 取るべき修正処置を決定するために、イベント・メッセージを確認してください。 |
ディスク・シェルフ・モデルによってパワー・サプライが異なる場合があり、2 つの LED の位置が決まります。

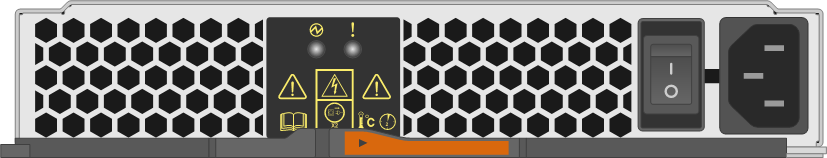

次の図は、DM600S ディスク・シェルフで使用されるパワー・サプライの図です。
2 つの LED アイコンはラベルと LED として機能し、アイコン自体が点灯していることを意味します。隣接する LED はありません。

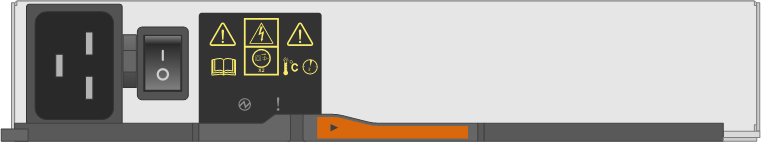

次の図は、DM240S または DM120S ディスク・シェルフで使用されるパワー・サプライの図です。
