Recommandation de plan au sol
La présente section fournit des recommandations de plan au sol pour les armoires dotées de boîtiers N1380.
Lorsque des boîtiers N1380 sont installés dans une armoire, nous vous recommandons de placer l’armoire dans un espace de deux dalles de sol de 600 x 600 mm. Les rallonges avant et arrière de l’armoire dotée de portes d’armoire s’étendront sur 180 mm de longueur à l’extérieur de l’espace occupé par les dalles de sol.

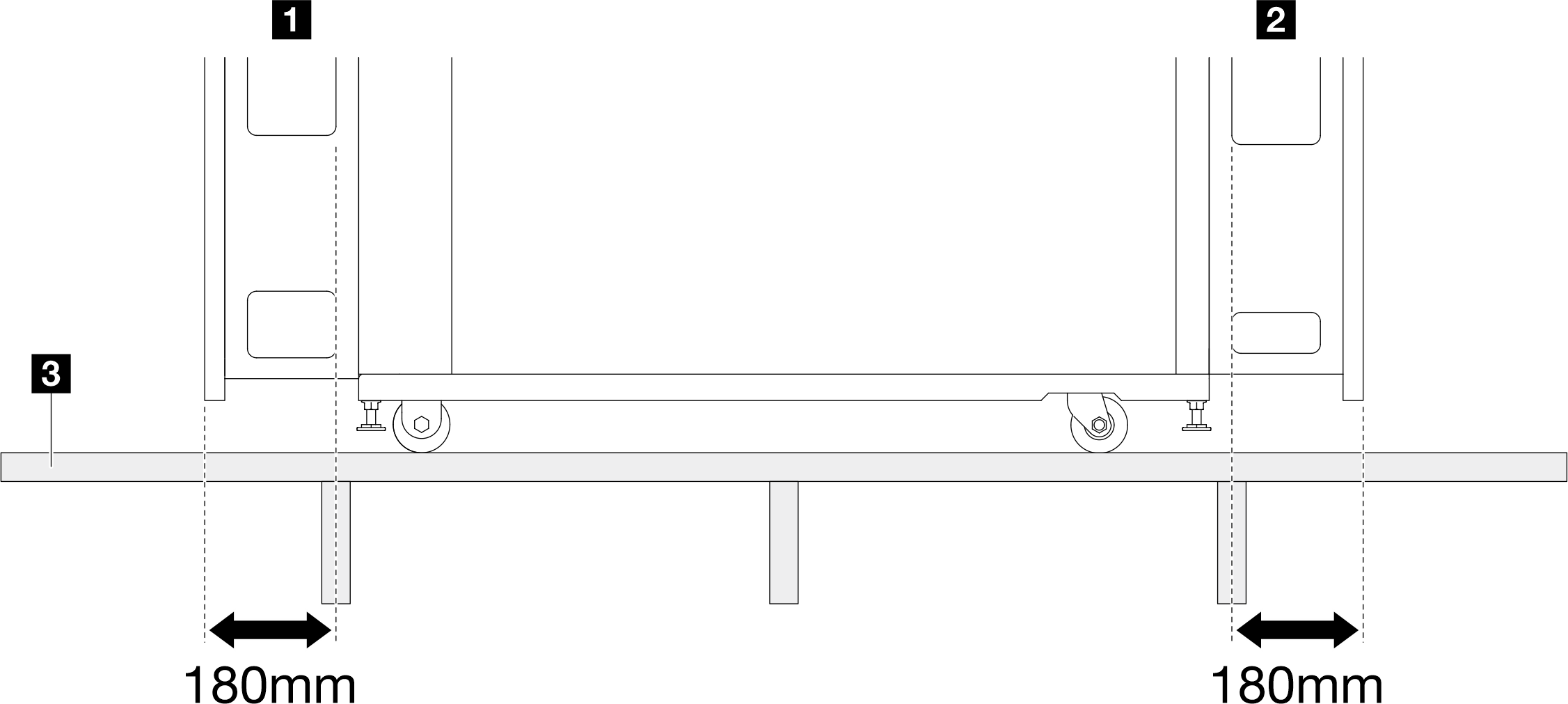

| 1 Rallonge avant d’armoire installée avec la porte d’armoire |
| 2 Rallonge arrière d’armoire installée avec la porte d’armoire |
| 3 Sol surélevé |
Figure 1. Recommandation de plan au sol
