Liste des pièces
Utilisez la liste des pièces pour identifier chacun des composants disponibles pour votre solution.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre solution.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre solution.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre solution à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
Unité remplaçable par l’utilisateur (CRU) de niveau 1 : La réinstallation des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
Unité remplaçable par l’utilisateur (CRU) de niveau 2 : Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service de garantie prévu pour votre solution.
Unité remplaçable sur site (FRU) : Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
Consommables et Pièces structurelles : L'achat et le remplacement de consommables et de pièces structurelles (telles que le châssis, le carter supérieur et le panneau frontal) vous incombent. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.

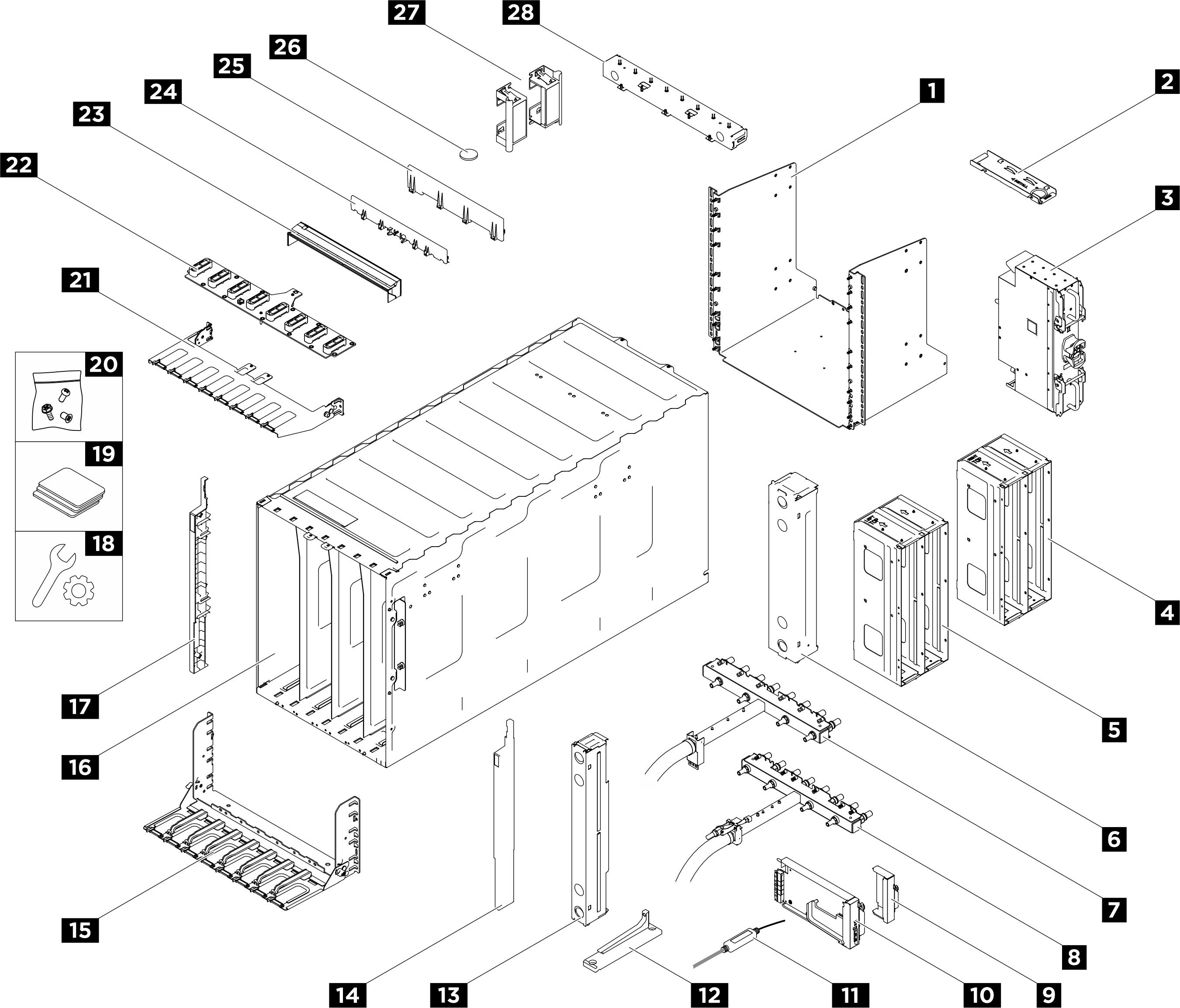

Liste des pièces du boîtier
| Index | Description | Type |
|---|---|---|
Pour plus d’informations sur la commande de pièces :
| ||
| 1 | Support arrière | FRU (unité remplaçable sur site) |
| 2 | Support de cloison arrière | FRU (unité remplaçable sur site) |
| 3 | PCS DWC | FRU (unité remplaçable sur site) |
| 4 | Boîtier PCS DWC (droite) | FRU (unité remplaçable sur site) |
| 5 | Boîtier PCS DWC (gauche) | FRU (unité remplaçable sur site) |
| 6 | Obturateur PCS DWC | FRU (unité remplaçable sur site) |
| 7 | Collecteur inférieur | FRU (unité remplaçable sur site) |
| 8 | Collecteur supérieur | FRU (unité remplaçable sur site) |
| 9 | Obturateur central arrière | FRU (unité remplaçable sur site) |
| 10 | Module SMM3 | FRU (unité remplaçable sur site) |
| 11 | Capteur de fuite du boîtier | FRU (unité remplaçable sur site) |
| 12 | Plaque de conduction de collecteur du SMM3 | FRU (unité remplaçable sur site) |
| 13 | Obturateur de plateau | FRU (unité remplaçable sur site) |
| 14 | Support EIA (droit) | FRU (unité remplaçable sur site) |
| 15 | Support inférieur avant | FRU (unité remplaçable sur site) |
| 16 | Boîtier | FRU (unité remplaçable sur site) |
| 17 | Support EIA (gauche) | FRU (unité remplaçable sur site) |
| 18 | Kit de pièces diverses | FRU (unité remplaçable sur site) |
| 19 | Kit de tampons thermiques (kit de tampons d’espace ou kit de tampons de mastic) | FRU (unité remplaçable sur site) |
| 20 | Vis | FRU (unité remplaçable sur site) |
| 21 | Support supérieur avant | FRU (unité remplaçable sur site) |
| 22 | Interposeur | FRU (unité remplaçable sur site) |
| 23 | Cache de la barre de bus | FRU (unité remplaçable sur site) |
| 24 | Plateau de fuite du raccord rapide | FRU (unité remplaçable sur site) |
| 25 | Plateau de fuite de la PCS | FRU (unité remplaçable sur site) |
| 26 | Pile CMOS | FRU (unité remplaçable sur site) |
| 27 | Poignées de levage | FRU (unité remplaçable sur site) |
| 28 | Obturateur d’E/S arrière | FRU (unité remplaçable sur site) |
