부품 목록
부품 목록을 사용하여 솔루션에서 사용 가능한 각 구성 요소를 식별하십시오.
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
Lenovo 데이터 센터 지원 페이지로 이동한 후 솔루션의 지원 페이지로 이동하십시오.
를 클릭하십시오.
솔루션의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner를 사용하여 솔루션의 전원 요약 데이터를 확인하는 것이 좋습니다.
주
모델에 따라 일부 솔루션은 그림과 다소 차이가 있을 수 있습니다.
다음 표에 나열된 부품은 다음 중 하나로 식별됩니다.
계층 1 CRU(고객 교체 가능 유닛): 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
계층 2 CRU(고객 교체 가능 유닛): 계층 2 CRU를 직접 설치하거나 솔루션에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
FRU(현장 교체 가능 장치): FRU는 숙련된 서비스 기술자를 통해서만 설치해야 합니다.
소모품 및 구조 부품: 소모품 및 구조 부품(덮개 또는 베젤과 같은 구성 요소)의 구매 및 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.
엔클로저 부품 목록

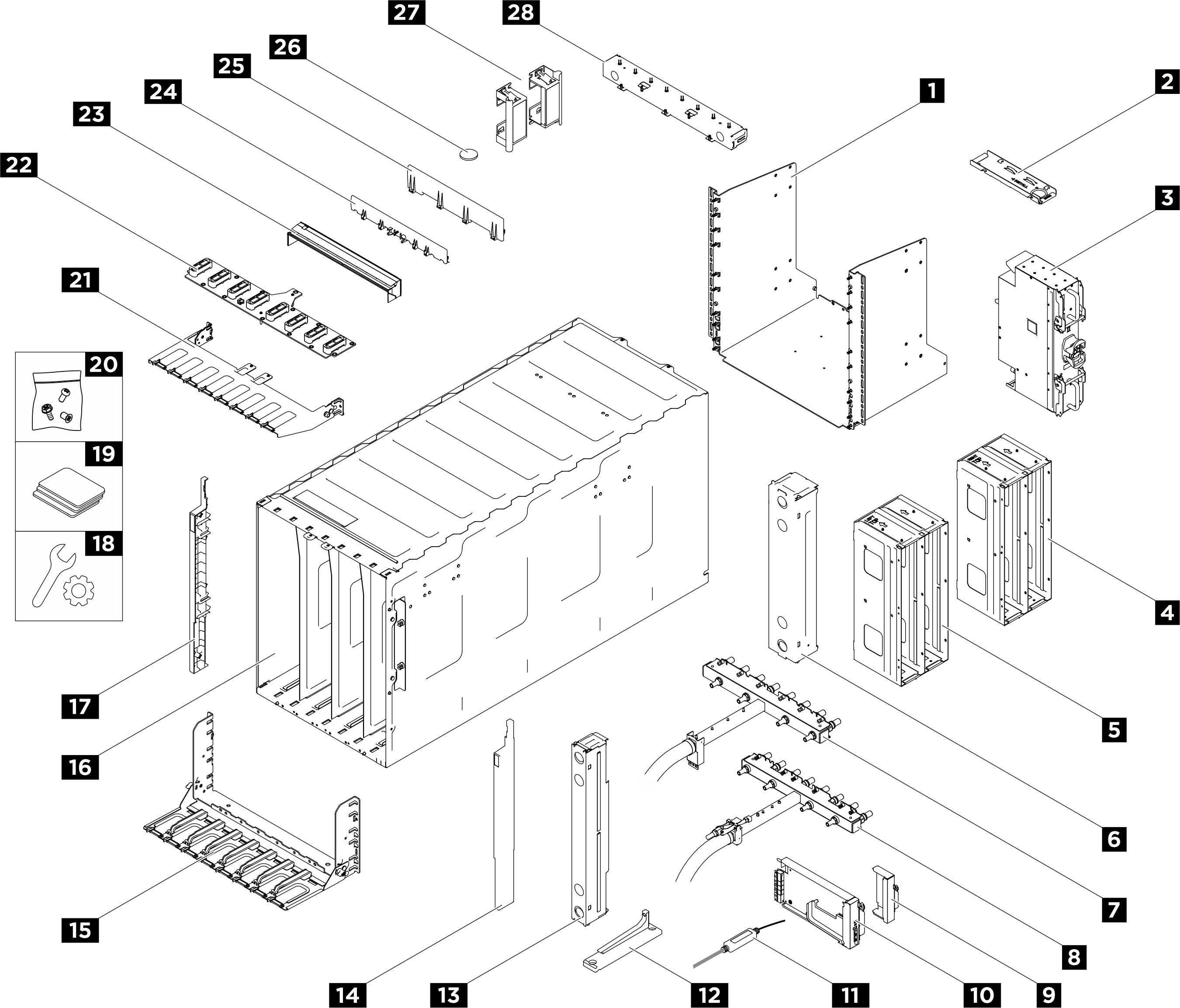

그림 1. 엔클로저 부품 목록
| 색인 | 설명 | 유형 |
|---|---|---|
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
| ||
| 1 | 뒷면 지지 브래킷 | FRU |
| 2 | 뒷면 파티션 브래킷 | FRU |
| 3 | DWC PCS | FRU |
| 4 | DWC PCS 케이지(오른쪽) | FRU |
| 5 | DWC PCS 케이지(왼쪽) | FRU |
| 6 | DWC PCS 필러 | FRU |
| 7 | 하부 매니폴드 | FRU |
| 8 | 상부 매니폴드 | FRU |
| 9 | 뒷면 중간 필러 | FRU |
| 10 | SMM3 모듈 | FRU |
| 11 | 엔클로저 누수 센서 | FRU |
| 12 | SMM3 매니 전도판 | FRU |
| 13 | 트레이 필러 | FRU |
| 14 | EIA 브래킷(우측) | FRU |
| 15 | 하단 앞면 지지 브래킷 | FRU |
| 16 | 엔클로저 | FRU |
| 17 | EIA 브래킷(좌측) | FRU |
| 18 | 기타 키트 | FRU |
| 19 | 열 패드 키트(갭 패드 키트 또는 퍼티 패드 키트) | FRU |
| 20 | 나사 | FRU |
| 21 | 상단 앞면 지지 브래킷 | FRU |
| 22 | 인터포저 카드 | FRU |
| 23 | 버스 바 덮개 | FRU |
| 24 | 퀵 커넥트 누수 트레이 | FRU |
| 25 | PCS 누수 트레이 | FRU |
| 26 | CMOS 배터리 | FRU |
| 27 | 리프트 핸들 | FRU |
| 28 | 뒷면 I/O 필러 | FRU |
