部品リスト
部品リストを使用して、ソリューションで使用できる各コンポーネントを識別します。
Lenovo データセンターサポート にアクセスしてご使用のソリューションのサポート・ページに移動します。
をクリックします。
ご使用のソリューションの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してソリューションの電力要約データを確認することを強くお勧めします。
Tier 1 のお客様での取替え可能部品 (CRU): Lenovo が Tier 1 と指定する CRU の交換はお客様ご自身の責任で行っていただきます。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
Tier 2 のお客様での取替え可能部品 (CRU): Lenovo が Tier 2 と指定する CRU は、お客様ご自身で取り付けることができますが、対象のソリューションに関して指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付け作業を依頼することもできます。
現場交換可能ユニット (FRU): FRU の取り付け作業は、トレーニングを受けたサービス技術員のみが行う必要があります。
消耗部品および構造部品: 消耗部品および構造部品 (カバーやベゼルなどのコンポーネント) の購入および交換はお客様の責任で行っていただきます。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。

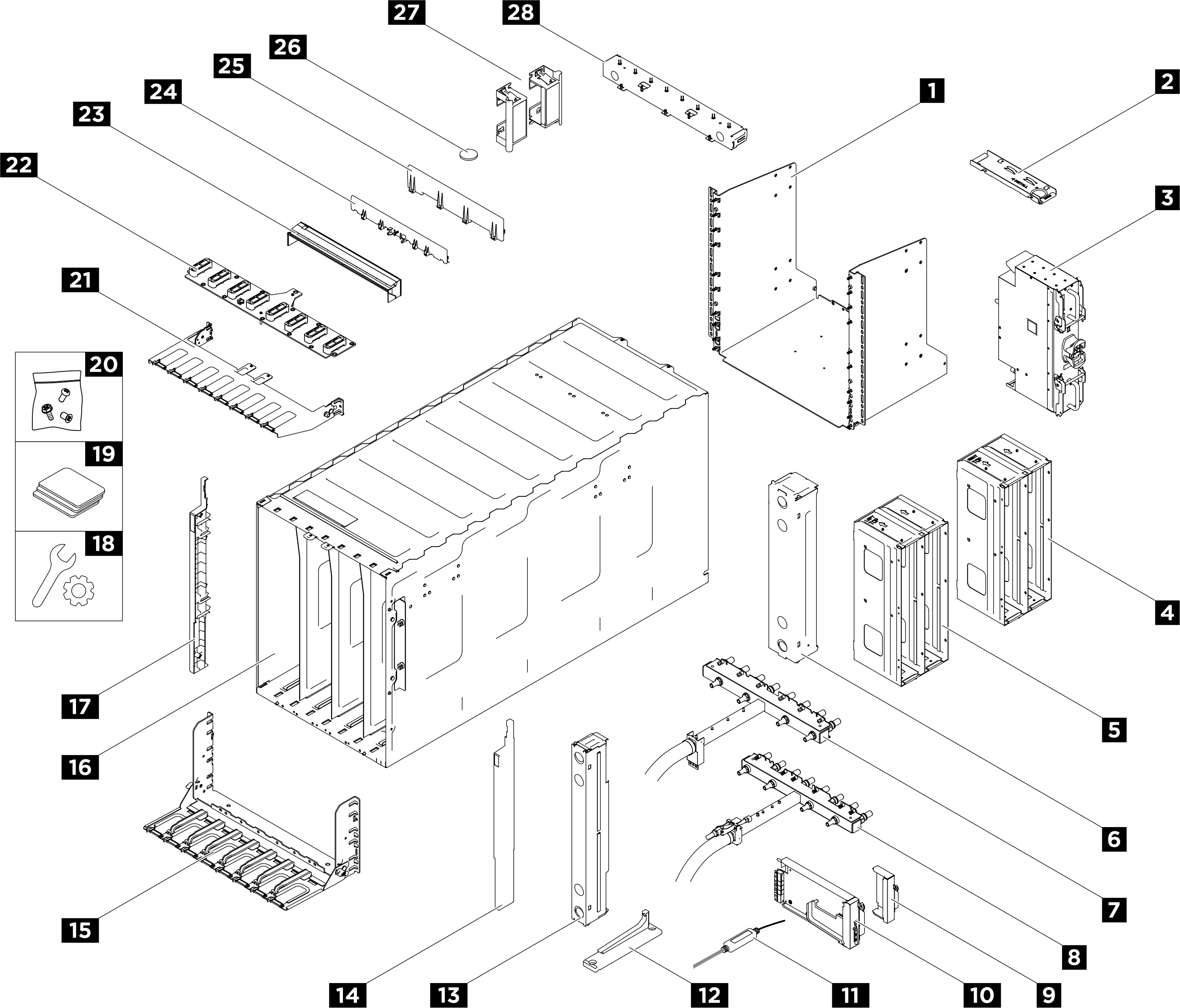

エンクロージャー部品リスト
| 番号 | 説明 | タイプ |
|---|---|---|
部品の注文について詳しくは、以下を参照してください。
| ||
| 1 | 背面サポート・ブラケット | FRU |
| 2 | 背面パーティション・ブラケット | FRU |
| 3 | DWC PCS | FRU |
| 4 | DWC PCS ケージ (右) | FRU |
| 5 | DWC PCS ケージ (左) | FRU |
| 6 | DWC PCS フィラー | FRU |
| 7 | 下部多岐管 | FRU |
| 8 | 上部多岐管 | FRU |
| 9 | 背面中央フィラー | FRU |
| 10 | SMM3 モジュール | FRU |
| 11 | エンクロージャ漏水センサー | FRU |
| 12 | SMM3 多岐管の導電プレート | FRU |
| 13 | トレイ・フィラー | FRU |
| 14 | EIA ブラケット (右側) | FRU |
| 15 | 下部前面サポート・ブラケット | FRU |
| 16 | エンクロージャー | FRU |
| 17 | EIA ブラケット (左側) | FRU |
| 18 | 各種キット | FRU |
| 19 | サーマル・パッド・キット (ギャップ・パッド・キットまたはパテ・パッド・キット) | FRU |
| 20 | ねじ | FRU |
| 21 | 上部前面サポート・ブラケット | FRU |
| 22 | 変換コネクター・カード | FRU |
| 23 | バス・バー・カバー | FRU |
| 24 | クイック・コネクト漏水トレイ | FRU |
| 25 | PCS 漏水トレイ | FRU |
| 26 | CMOS バッテリー | FRU |
| 27 | リフト・ハンドル | FRU |
| 28 | 背面 I/O フィラー | FRU |
