Lista de piezas
Utilice esta lista de piezas para identificar los componentes disponibles para su solución.
Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su solución.
Haga clic en .
Especifique el número de serie para ver una lista de piezas de la solución.
Se recomienda encarecidamente que verifique los datos de resumen de alimentación para su solución utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
Unidades reemplazables por el cliente (CRU) de nivel 1: la sustitución de las CRU de nivel 1 es responsabilidad del usuario. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
Unidades reemplazables por el cliente (CRU) de nivel 2: puede instalar las CRU de nivel 2 o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su solución.
Unidades sustituibles localmente (FRU): únicamente técnicos del servicio expertos deben instalar las FRU.
Consumibles y piezas estructurales: La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como cinta, cubierta o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

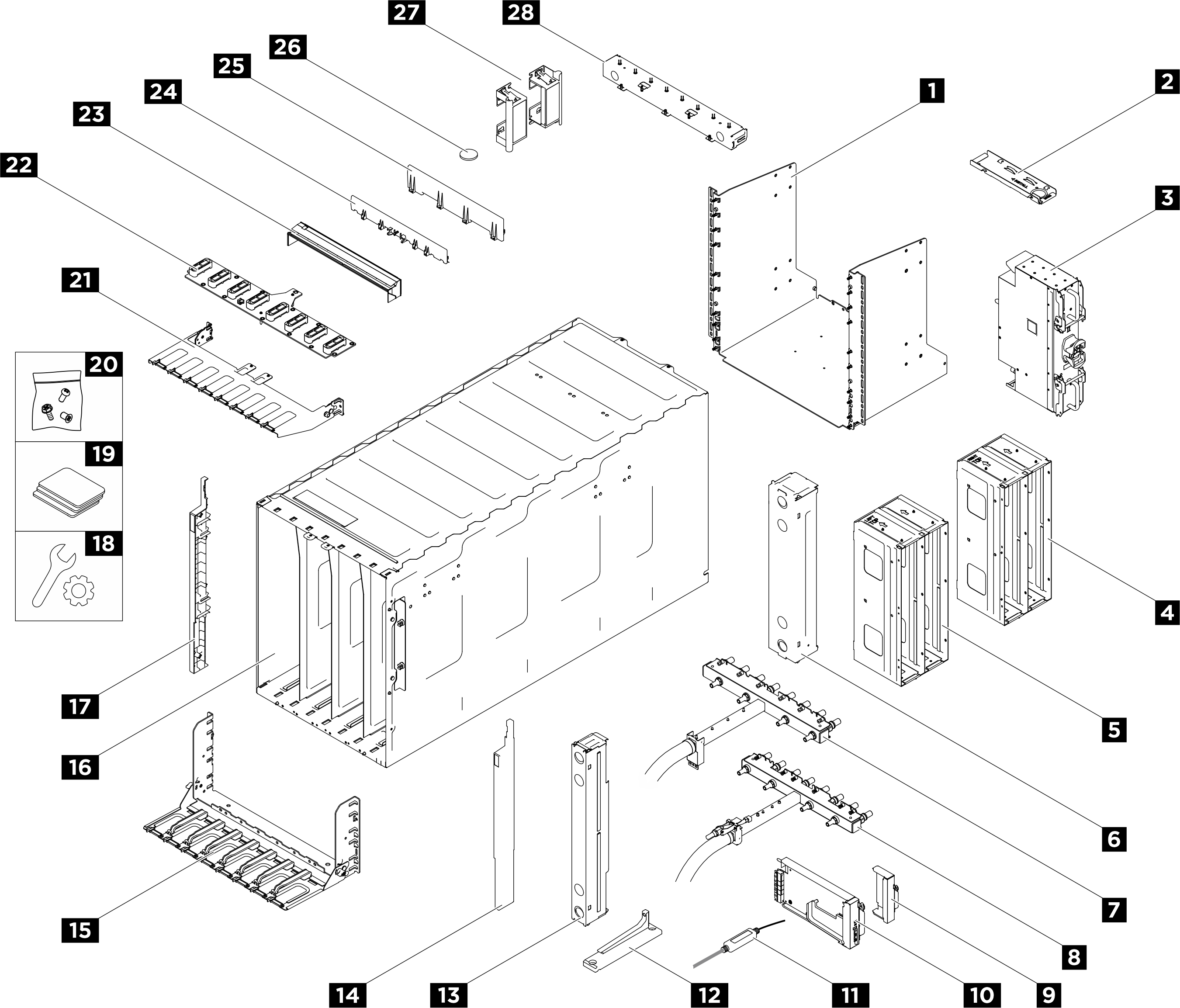

Lista de piezas del alojamiento
| Índice | Descripción | Tipo |
|---|---|---|
Para obtener más información acerca de pedidos de piezas:
| ||
| 1 | Abrazadera de soporte posterior | FRU |
| 2 | Abrazadera de partición posterior | FRU |
| 3 | DWC PCS | FRU |
| 4 | Compartimiento de la PCS de DWC (derecho) | FRU |
| 5 | Compartimiento de la PCS de DWC (izquierdo) | FRU |
| 6 | Relleno de la PCS de DWC | FRU |
| 7 | Múltiple inferior | FRU |
| 8 | Múltiple superior | FRU |
| 9 | Relleno central posterior | FRU |
| 10 | Módulo SMM3 | FRU |
| 11 | Sensor de filtraciones del alojamiento | FRU |
| 12 | Placa de conducción del múltiple de SMM3 | FRU |
| 13 | Relleno de bandeja | FRU |
| 14 | Soporte EIA (derecho) | FRU |
| 15 | Abrazadera de soporte inferior frontal | FRU |
| 16 | Alojamiento | FRU |
| 17 | Soporte EIA (izquierdo) | FRU |
| 18 | Kit de piezas varias | FRU |
| 19 | Kit de almohadillas térmicas (kit de almohadillas de espacio o kit de almohadillas de masilla) | FRU |
| 20 | Tornillos | FRU |
| 21 | Abrazadera de soporte superior frontal | FRU |
| 22 | Tarjeta de interposición | FRU |
| 23 | Cubierta de la barra de bus | FRU |
| 24 | Bandeja de filtraciones de conexión rápida | FRU |
| 25 | Bandeja de filtraciones de la PCS | FRU |
| 26 | Batería CMOS | FRU |
| 27 | Asas de elevación | FRU |
| 28 | Relleno de E/S posterior | FRU |
