Recomendación de planos de planta
En esta sección se proporciona una recomendación de planos de planta para el bastidor instalado con alojamientos N1380.
Cuando el bastidor se instala con alojamientos N1380, se recomienda que el bastidor se sitúe dentro del espacio de dos baldosas de 600 x 600 mm. La extensión frontal y posterior del bastidor instalada con las puertas del bastidor se extenderá 180 mm de longitud fuera del espacio de baldosas ocupado.

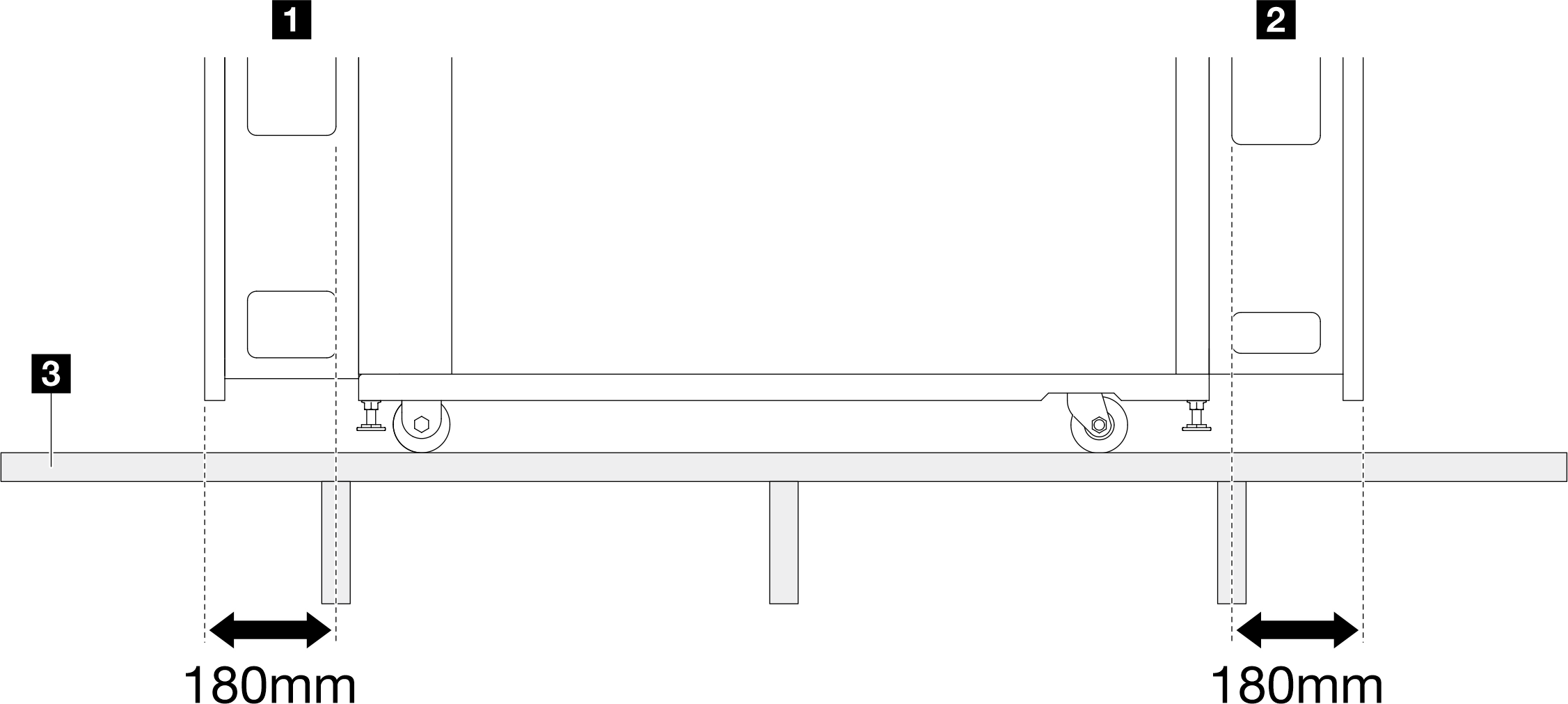

| 1 Extensión frontal del bastidor instalada con una puerta del bastidor |
| 2 Extensión posterior del bastidor instalada con una puerta del bastidor |
| 3 Piso elevado |
Figura 1. Recomendación de planos de planta
