Montaje del conjunto del carro de la estructura rotativa

Utilice esta información para configurar el conjunto del carro de la estructura rotativa, que es una herramienta obligatoria para la extracción e instalación de bandejas.

Procedimiento

1. Bloqueo de los frenos de las ruedas del carro

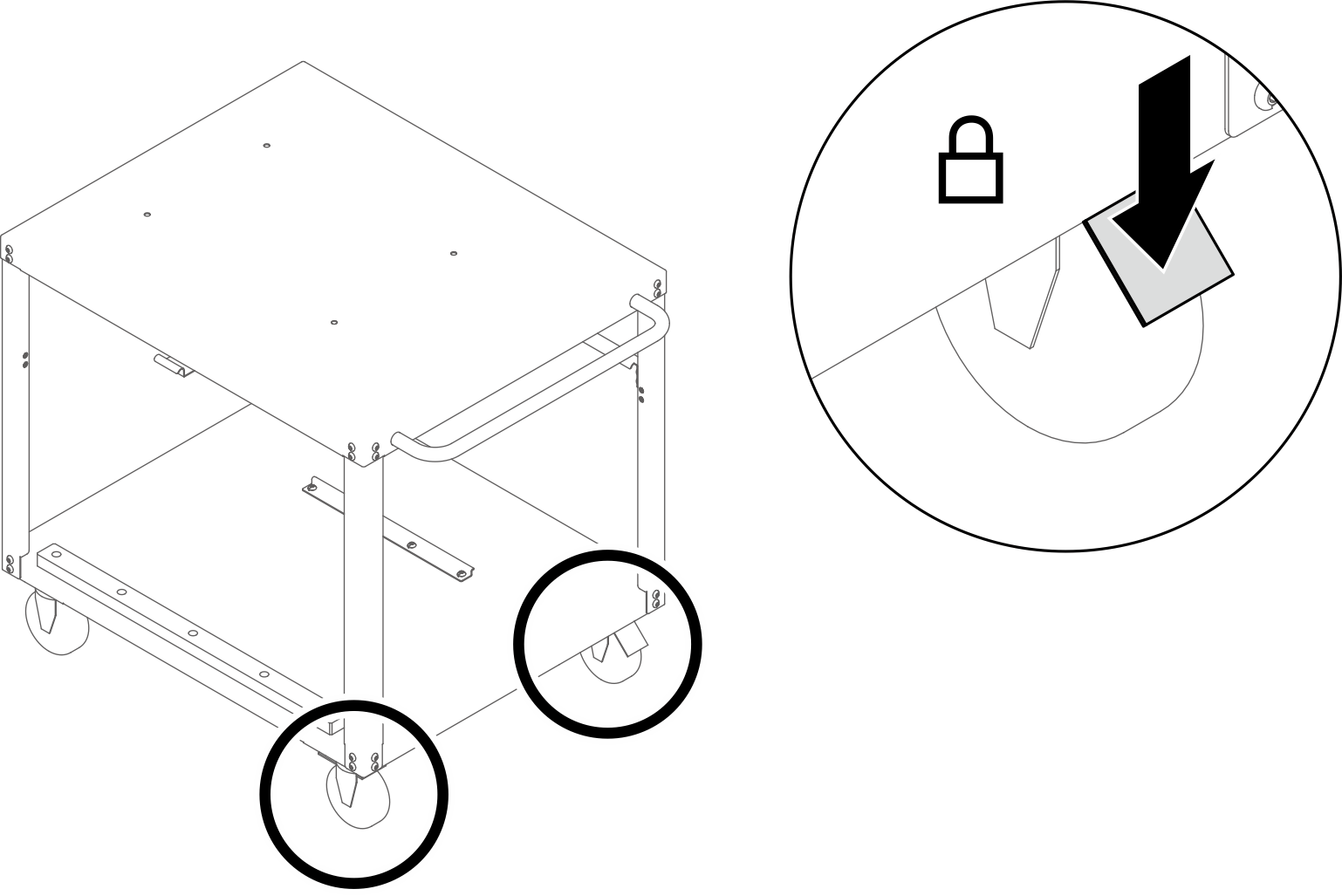

   Figura 1. Bloqueo de los frenos de las ruedas del carro


2. Abra la estructura rotativa.
   1. Sujete el asa y manténgala presionada con fuerza adicional.

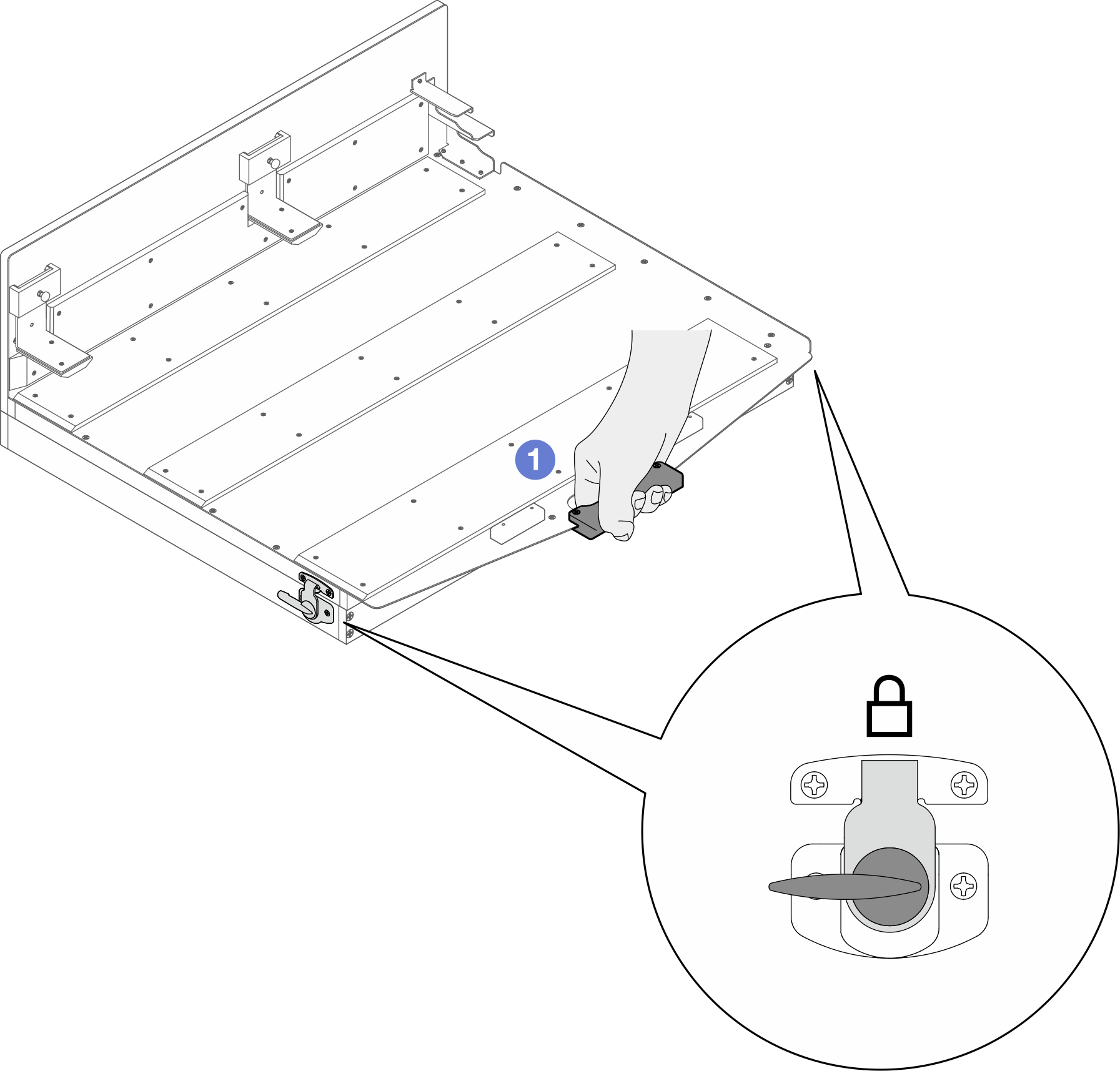

      Figura 2. Mantener presionado el asa de la estructura rotativa


   2. Mantenga presionado el asa. Mientras tanto, gire el pestillo hacia la izquierda hasta que esté desbloqueado. Asegúrese de desbloquear los pestillos en los lados derecho e izquierdo de la estructura.
      Atención

      Asegúrese de mantener presionado el asa mientras desbloquea los pestillos.

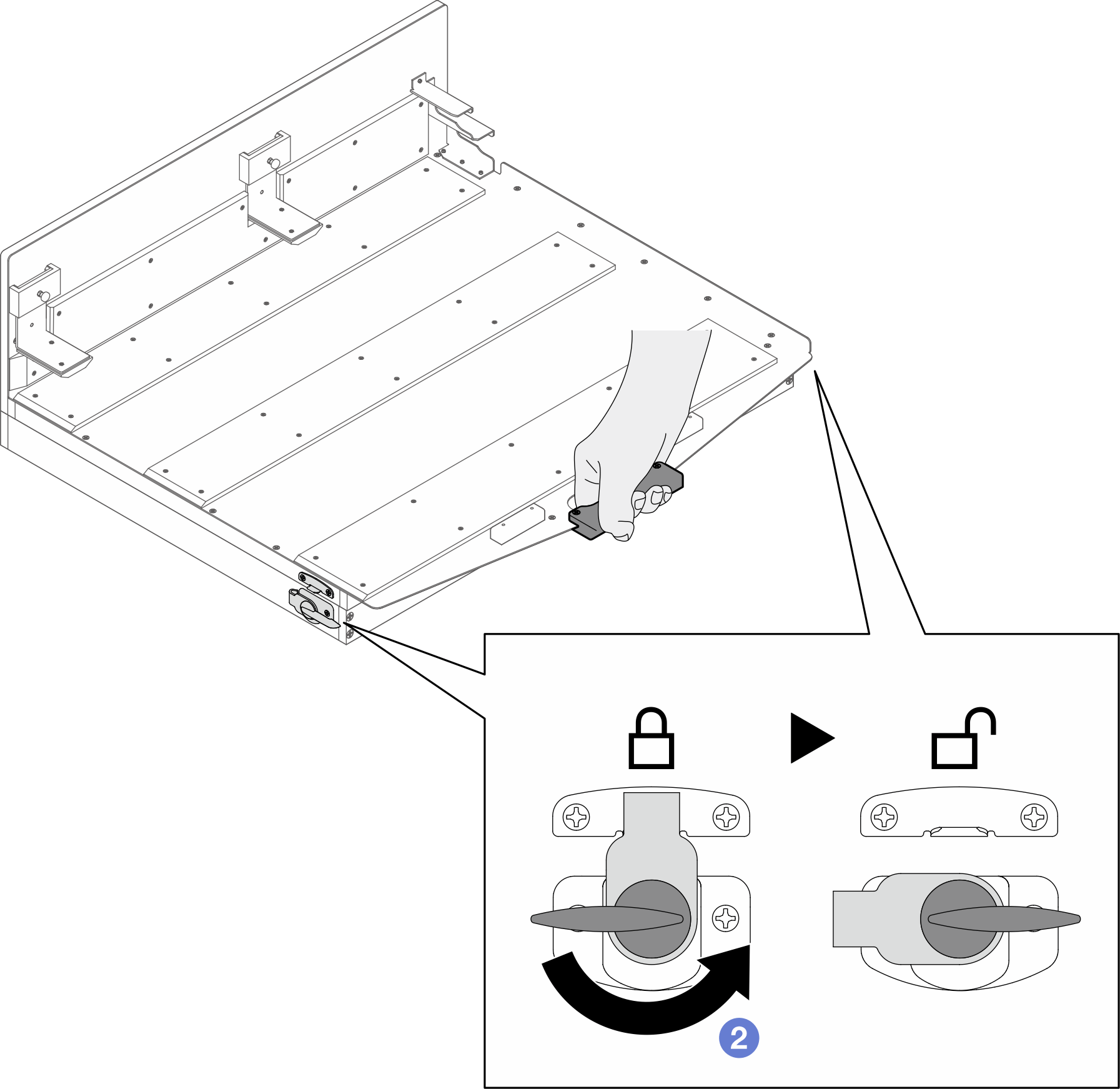

      Figura 3. Desbloquear los pestillos de la estructura rotativa


   3. Sostenga el asa; luego, gírelo lentamente hacia arriba hasta que quede vertical.
   Atención

   Asegúrese de sostener la manija mientras abre la estructura rotativa.

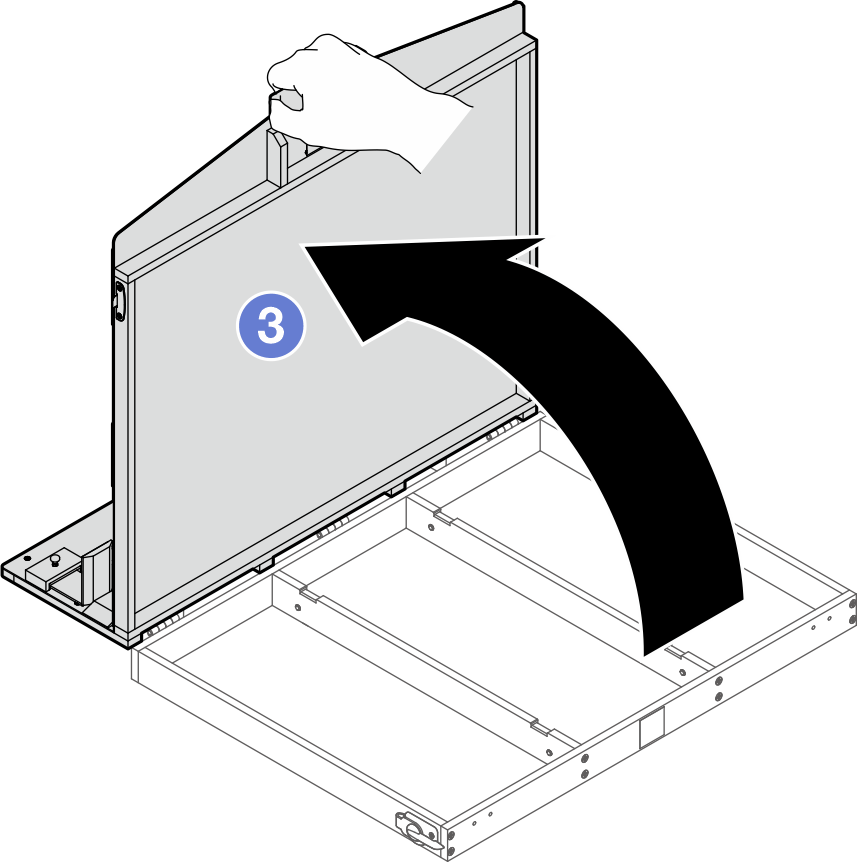

   Figura 4. Apertura de la estructura goratoria


3. Instale tornillos para fijar cuatro elementos de sujeción en forma de L en las barras de soporte de la estructura giratoria (dos elementos de sujeción por barra de soporte).

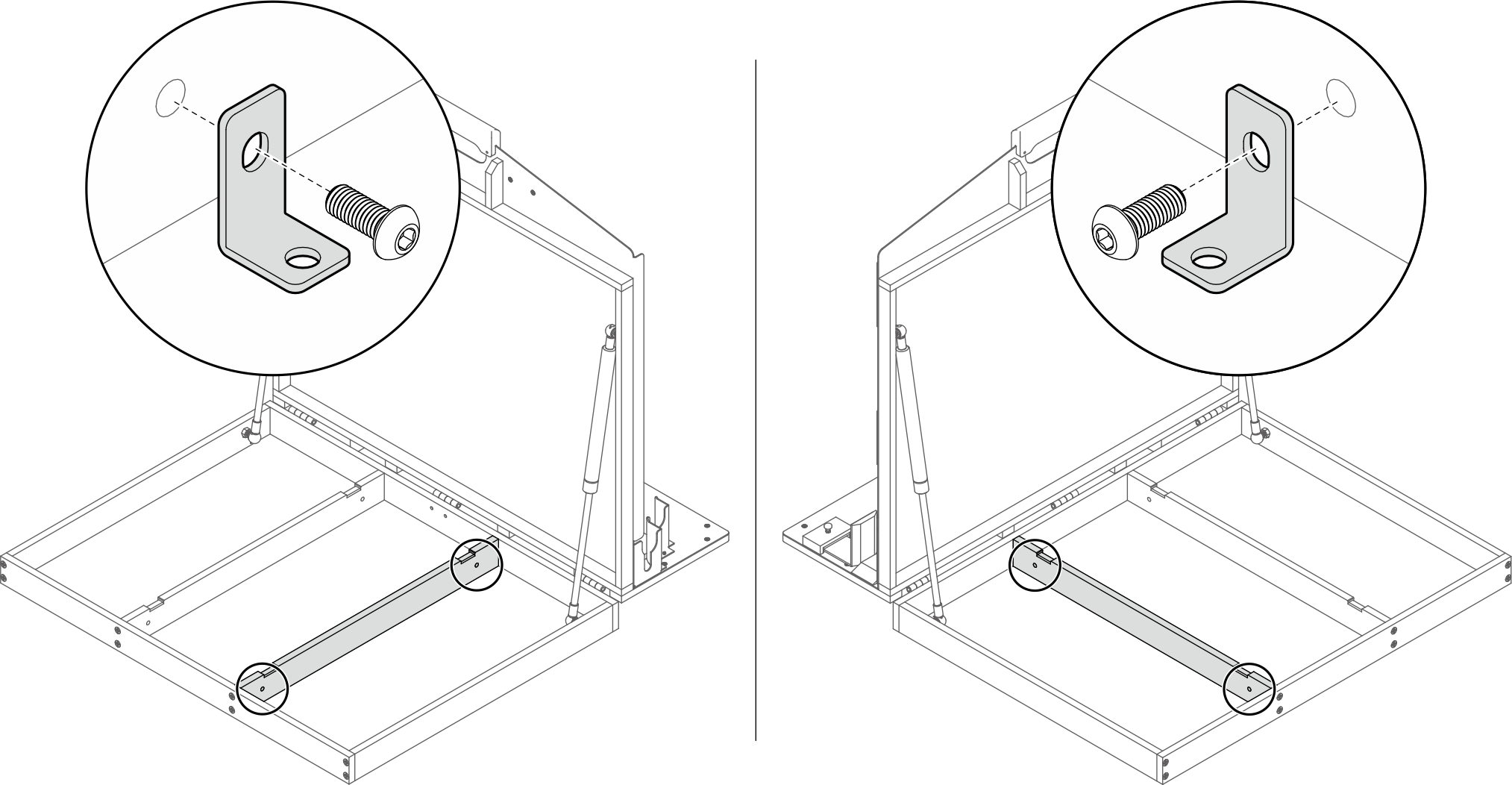

   Figura 5. Instalación de elementos de sujeción en forma de L en la estructura rotativa


4. Alinee los orificios de tornillos del elemento de sujeción en forma de L con los orificios de tornillos en la parte superior del carro; luego, coloque la estructura rotativa en el carro.

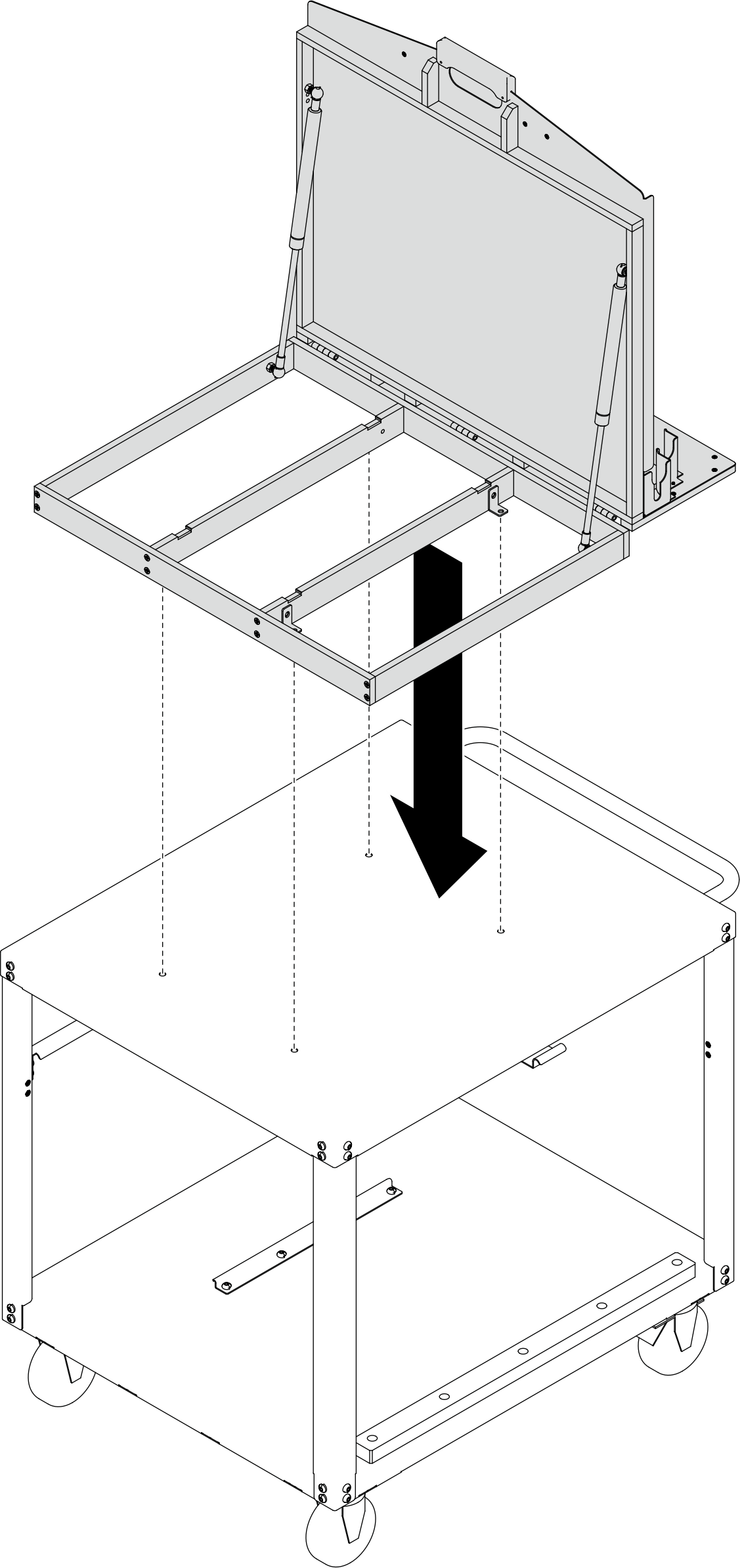

   Figura 6. Colocación de la estructura rotativa en el carro


5. Instale cuatro tornillos para fijar la estructura giratoria a la parte superior del carro.

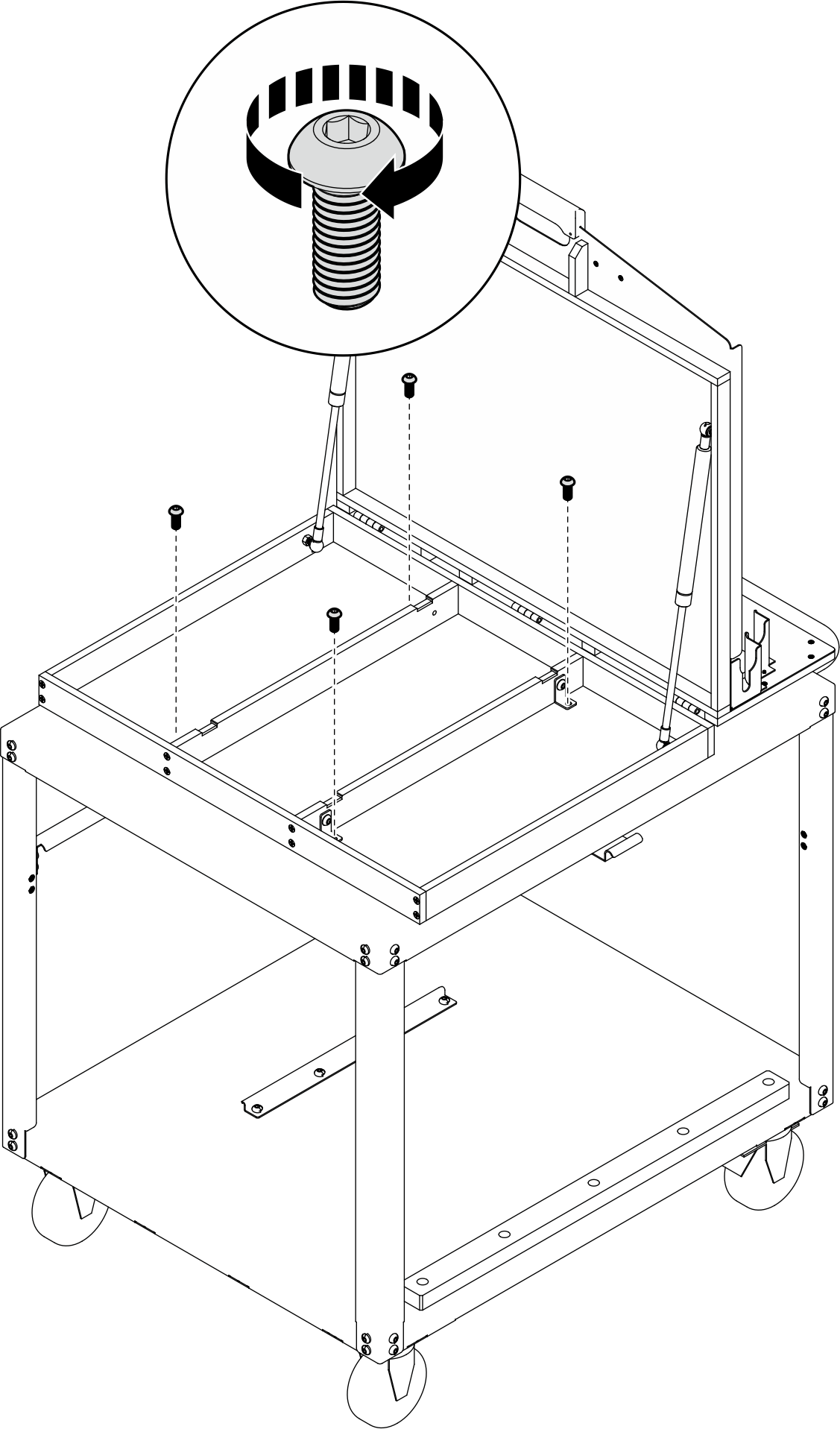

   Figura 7. Instalación de la estructura rotativa en el carro
