Recomendación de corte de piso para la disposición de los cables debajo del piso

En una instalación que adopta la disposición de los cables por debajo del piso, las mangueras de agua y los cables de alimentación provienen del piso elevado. Si el bastidor se implementa en una instalación de este tipo, se recomienda tener un corte rectangular en el piso para que pasen los cables de alimentación y las mangueras de agua que salen del bastidor para conectarlos a las mangueras y los cables de alimentación de la instalación.

El corte rectangular en el piso debe estar en la parte posterior del bastidor. El recorte debe tener 450 mm (17,71 pulgadas) de largo y 180 mm (7,08 pulgadas) de ancho.

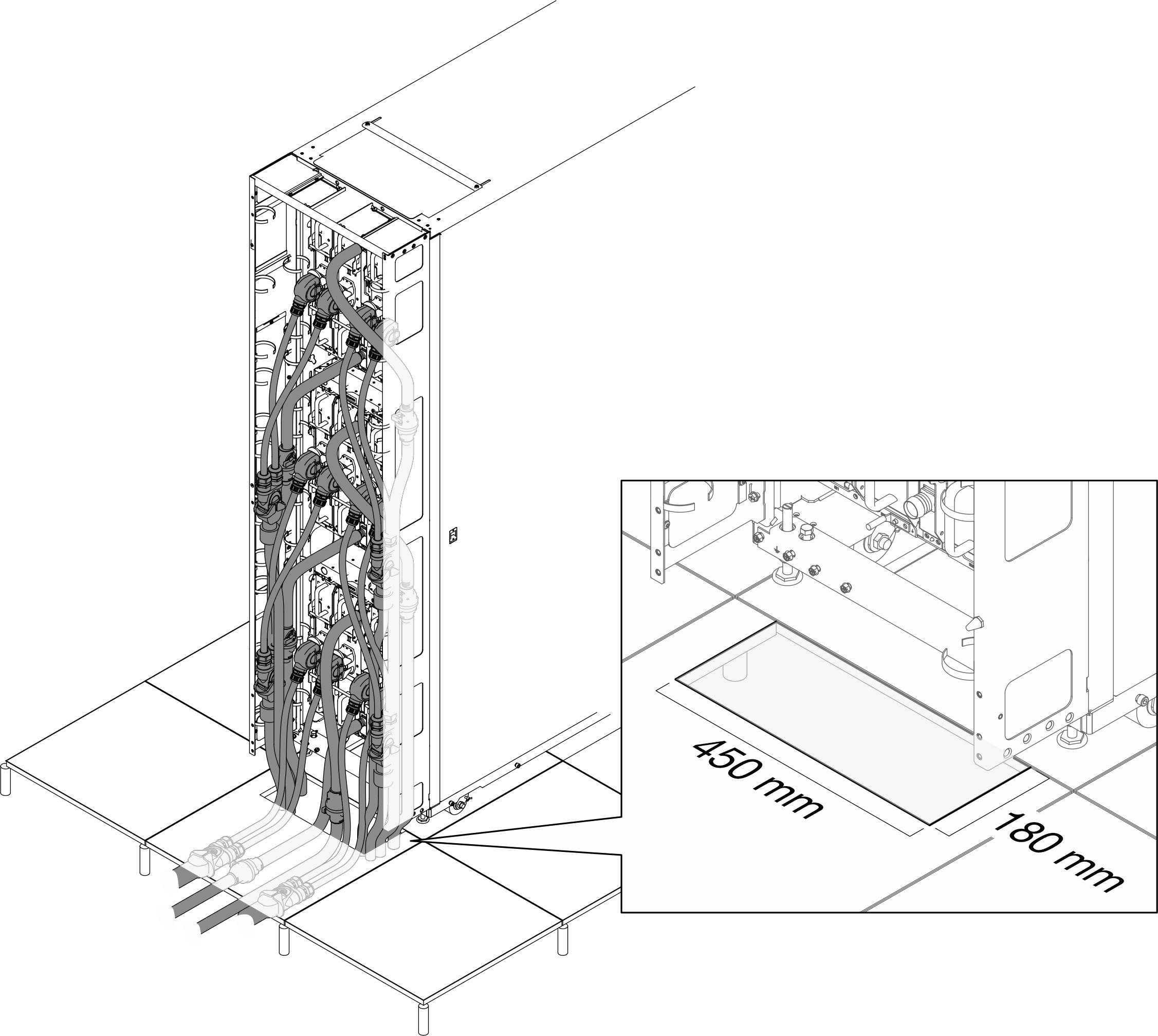

Figura 1. Recomendación de corte de piso para la disposición de los cables debajo del piso
