Kabelführung für E/A-Modul an der Rückseite und OCP-Modul

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Kabel für das E/A-Modul an der Rückseite und das OCP-Modul zu installieren und zu verlegen.

Anmerkung

  • Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n

  • Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

  • Beachten Sie unbedingt die folgenden Anweisungen, um eine Beschädigung der Kabelbuchsen auf der Systemplatine zu vermeiden. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.

    • Stecken Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen ein, ohne sie zu verkanten.

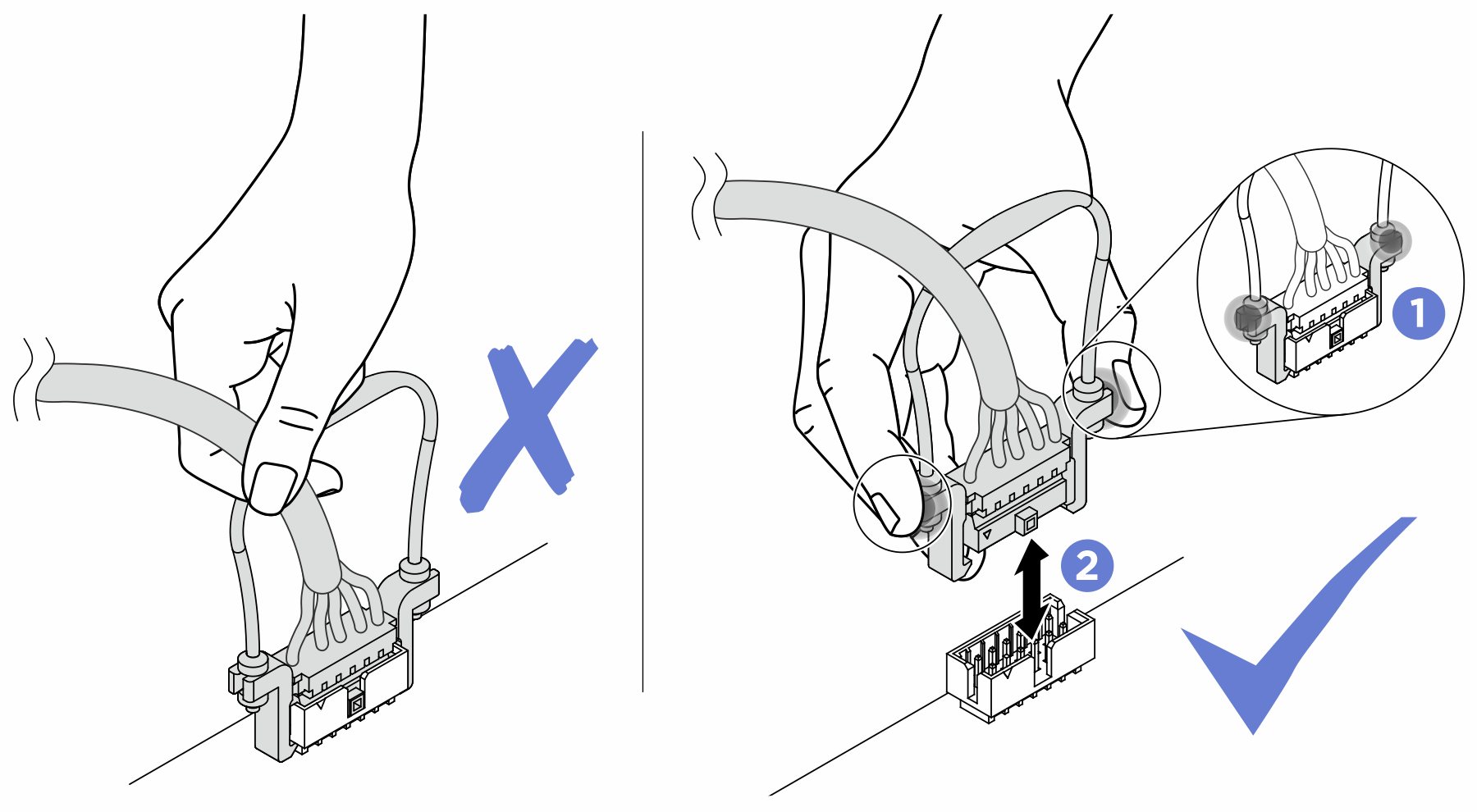

    • Zum Abziehen von Kabeln von der Systemplatine gehen Sie wie folgt vor:

      1. Halten Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen gedrückt, um die Kabelanschlüsse zu lösen.

      2. Ziehen Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen heraus, ohne sie zu verkanten.
        Anmerkung
        Das Aussehen der Kabelstecker kann von den in der Illustration dargestellten Kabelsteckern abweichen, der Entfernungsvorgang ist jedoch derselbe.






Abbildung 1. Kabel für das E/A-Modul an der Rückseite und das OCP-Modul
Cable routing for OCP module
VonZu (Systemplatine)Kabel
1 Knotenunterseite (mit Schrauben befestigt)1a OCP-Netzstrom‑ und SeitenbandanschlussOCP-Anschluss an MCIO x8 (270 mm)
1b OCP-SignalanschlussOCP-Anschluss an MCIO x16 (450 mm)

Cable routing for rear I/O module
VonZu (Systemplatine)Kabel
1 E/A-Signalanschluss an der Rückseite (an E/A-Modul an der Rückseite)1 E/A-Signalanschluss an der RückseiteFlacher SlimSAS x8 zu flachem SlimSAS x8 (915 mm)
Anmerkung
Achten Sie beim Anschließen des hinteren E/A-Kabels an das E/A-Modul an der Rückseite darauf, das angeschlossene Erdungskabel mit einer Schraube zu befestigen.
Abbildung 2. Installation des hinteren E/A-Kabels und des Erdungskabels
Installation of the rear I/O cable and grounding cable
