Instradamento dei cavi per i moduli I/O posteriore e OCP

Seguire le istruzioni riportate in questa sezione per installare e instradare i cavi per i moduli I/O posteriore e OCP.

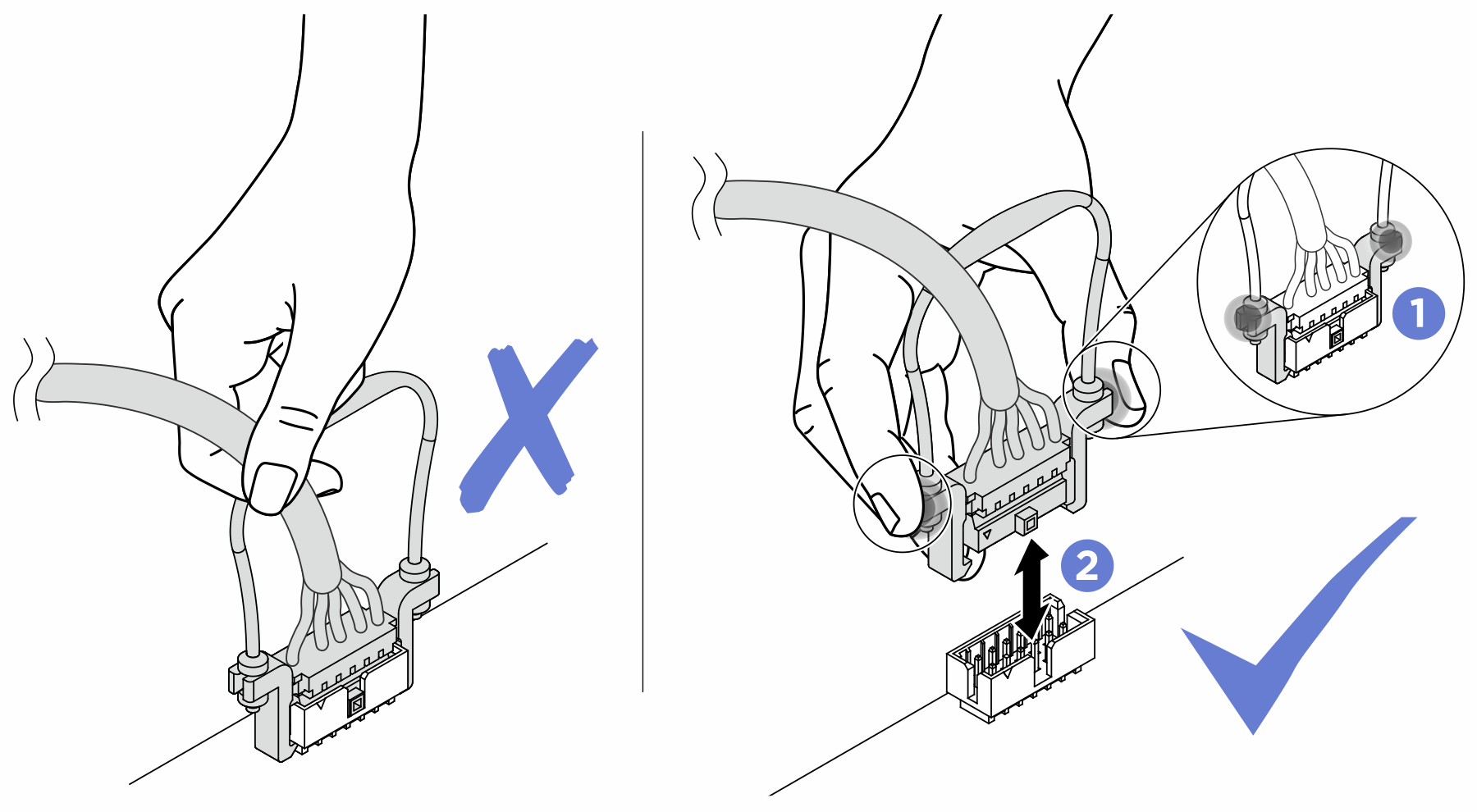

Nota
  • Connessioni tra i connettori; 11, 22, 33, ... nn
  • Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Figura 1. Cavi per i moduli I/O posteriore e OCP
Cable routing for OCP module
DaA (scheda di sistema)Cavo
1 Nodo inferiore (fissato con viti)1a Connettore laterale e di alimentazione OCPDa connettore OCP a MCIO x8 (270 mm)
1b Connettore di segnale OCPDa connettore OCP a MCIO x16 (450 mm)

Cable routing for rear I/O module
DaA (scheda di sistema)Cavo
1 Connettore di segnale I/O posteriore (sul modulo I/O posteriore)1 Connettore di segnale I/O posterioreDa SlimSAS x8 low-profile a SlimSAS low-profile x8 (915 mm)
Nota
Quando si collega il cavo I/O posteriore al modulo I/O posteriore, assicurarsi di fissare il cavo di messa a terra con una vite.
Figura 2. Installazione del cavo I/O posteriore e del cavo di messa a terra
Installation of the rear I/O cable and grounding cable
