背面 I/O 和 OCP 模組纜線佈線
請依照本節中的指示為背面 I/O 模組和 OCP 模組安裝與佈放纜線。
註
- 接頭之間的連接;1↔1,2↔2,3↔3,... n↔n

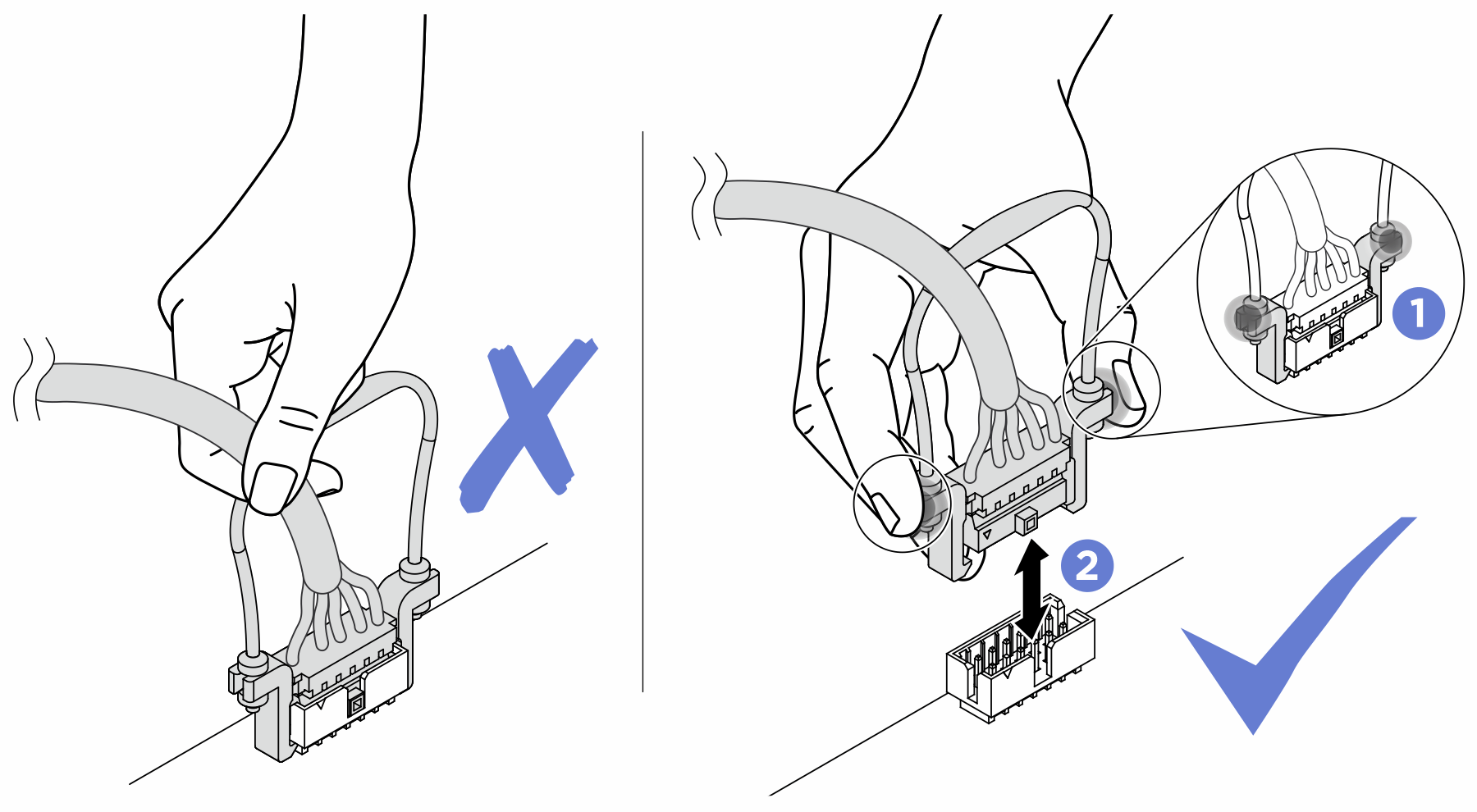

- 進行纜線佈線時,確保所有纜線都正確穿過對應的纜線導件和纜線夾。
圖 1. 背面 I/O 模組和 OCP 模組的纜線


從 | 到 (主機板) | 纜線 |
---|---|---|
1 節點底部(用螺絲固定) | 1a OCP 電源和側頻接頭 | OCP 接頭至 MCIO x8(270 公釐) |
1b OCP 信號接頭 | OCP 接頭至 MCIO x16(450 公釐) |

從 | 到 (主機板) | 纜線 |
---|---|---|
1 背面 I/O 信號接頭(在背面 I/O 模組上) | 1 背面 I/O 信號接頭 | 半高 SlimSAS x8 至半高 SlimSAS x8(915 公釐) |
註
將背面 I/O 纜線連接到背面 I/O 模組時,請確保用螺絲固定隨附的接地纜線。
圖 2. 安裝背面 I/O 纜線和接地纜線
