Knoten aus dem Gehäuse entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen Knoten aus dem Gehäuse zu entfernen.

Zu dieser Aufgabe

Zum Vermeiden möglicher Gefahren lesen und befolgen Sie die Sicherheitsinformationen.

R006
No weight on shelf
VORSICHT
Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack installierte Einheit ist als Ablage vorgesehen.
Achtung
  • Wenn Sie den Knoten entfernen, notieren Sie sich die Knotenrahmennummer und installieren Sie den Knoten im selben Knotenrahmen, aus dem er entfernt wurde. Wenn Sie den Knoten in einem anderen Knotenrahmen installieren, muss er neu konfiguriert werden.
  • Gehen Sie beim Entfernen und Installieren des Knotens vorsichtig vor, um die Knotenanschlüsse nicht zu beschädigen.
  • Um eine ordnungsgemäße Kühlung sicherzustellen, muss vor dem Einschalten der Knoten im Gehäuse in jedem Knotenrahmen entweder ein Knoten oder eine Abdeckblende für den Knotenrahmen installiert werden.
Anmerkung

Je nach Konfiguration weicht Ihre Hardware möglicherweise leicht von den Abbildungen in diesem Abschnitt ab.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Schalten Sie den Knoten aus (siehe Knoten ausschalten). Ziehen Sie dann alle externen Kabel vom Knoten ab.
  2. Wenn der Knoten an den Wasserkreislauf angeschlossen ist, entfernen Sie die Schnellanschlüsse von den Leitungen. Informationen dazu finden Sie in Abschnitt Leitung entfernen (rackinternes System) oder Leitung entfernen (zwischengeschaltetes System).
  3. Entfernen Sie den Knoten aus dem Gehäuse.
    1. Drehen und lösen Sie den vorderen Griff des Knotens.
    2. Ziehen Sie den Knoten vorsichtig aus dem Gehäuse heraus, bis Sie das Warnsymbol am Seitenetikett des Knotens sehen. Fassen Sie den Knoten dann wie dargestellt mit beiden Händen und ziehen Sie ihn vorsichtig aus dem Gehäuse.
      Achtung
      Aus Sicherheitsgründen sollten Sie den Knoten mit zwei Händen anheben.
      Abbildung 1. Knotenentfernung aus einem linken Rahmen
      Node removal from a left tray
      Abbildung 2. Knotenentfernung aus einem rechten Rahmen
      Node removal from a right tray

Nach dieser Aufgabe

  1. Installieren Sie innerhalb einer Minute entweder einen Ersatzknoten (siehe Knoten im Gehäuse installieren) im Knotenrahmen oder Abdeckblenden an der Vorderseite und Rückseite.
    Wichtig
    Um eine ordnungsgemäße Kühlung sicherzustellen, muss vor dem Einschalten der Knoten im Gehäuse in jedem Knotenrahmen entweder ein Knoten oder eine Abdeckblende für den Knotenrahmen installiert werden.
    Abbildung 3. Installation einer Abdeckblenden für einen Knotenrahmen an der Vorderseite
    Installation of a front node tray filler
    Abbildung 4. Installation einer Abdeckblenden für einen Knotenrahmen an der Rückseite
    Installation of a rear node tray filler
  2. Befestigen Sie bei Knoten mit flüssigkeitsgekühlter Konfiguration den nicht verwendeten Schlauch an der Knotenabdeckblende.
    • Drücken Sie auf die Verriegelung an der Seite der Klemme.
    • Öffnen Sie die Klemme.
    • Legen Sie den Schlauch in die Klemme an der Knotenabdeckblende ein.
    • Schließen Sie die Klemme und befestigen Sie sie.

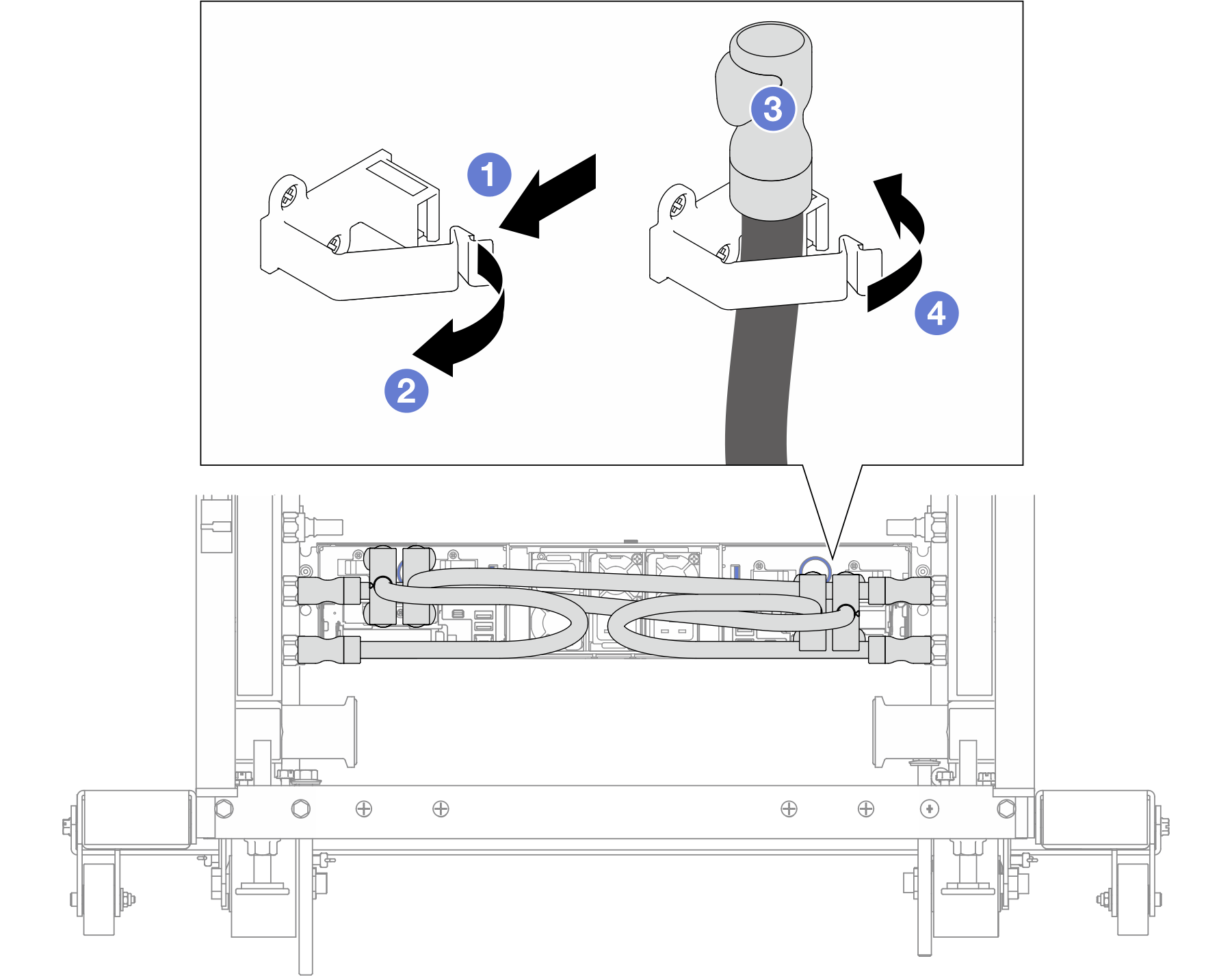

    Abbildung 5. Schlauchinstallation an Abdeckblende
    Hose installation to filler
  3. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
