섀시에서 노드 제거
이 섹션의 지침에 따라 섀시에서 노드를 제거하십시오.
이 작업 정보
잠재적인 위험을 방지하려면 다음 안전 정보를 읽고 이를 준수해야 합니다.
R006
경고
랙 마운트 장치를 선반으로 사용할 경우가 아니면 랙 마운트 장치 위에 물건을 올려놓지 마십시오.
절차
- 이 작업을 준비하십시오.
- 노드의 전원을 끄십시오(노드 전원 끄기 참조). 그런 다음 노드에서 모든 외부 케이블을 분리하십시오.
- 노드가 물에 연결된 경우 매니폴드에서 퀵 커넥트 플러그를 제거하십시오. 매니폴드 제거(인랙 시스템) 또는 매니폴드 제거(인로우 시스템)의 내용을 참조하십시오.
- 섀시에서 노드를 제거하십시오.
노드의 앞면 손잡이를 돌려서 해제하십시오.
노드 측면 레이블에 경고 아이콘이 나타날 때까지 노드를 섀시 밖으로 조심스럽게 밀어냅니다. 그런 다음 그림과 같이 양손으로 노드를 잡고 섀시에서 조심스럽게 당겨 빼냅니다.주의노드를 들어올릴 때는 안전을 위하여 반드시 양손으로 노드를 잡으십시오.그림 1. 왼쪽 트레이에서 노드 제거
그림 2. 오른쪽 트레이에서 노드 제거
완료한 후
- 1분 이내에 교체 노드(섀시에 노드 설치 참조) 또는 앞면 및 뒷면 노드 트레이 필러를 노드 트레이에 설치하십시오.중요사항적절한 냉각을 위하여 섀시에 있는 노드의 전원을 켜기 전에 각 노드 트레이를 노드 또는 노드 트레이 필러와 함께 설치해야 합니다.그림 3. 앞면 노드 트레이 필러 설치
그림 4. 뒷면 노드 트레이 필러 설치
- 수냉식 구성이 있는 노드의 경우 사용하지 않는 호스를 노드 필러에 고정하십시오.
- 클립 측면에 있는 래치를 누르십시오.
- 클립을 여십시오.
노드 필러의 클립에 호스를 놓습니다.
클립을 닫고 제자리에 고정하십시오.

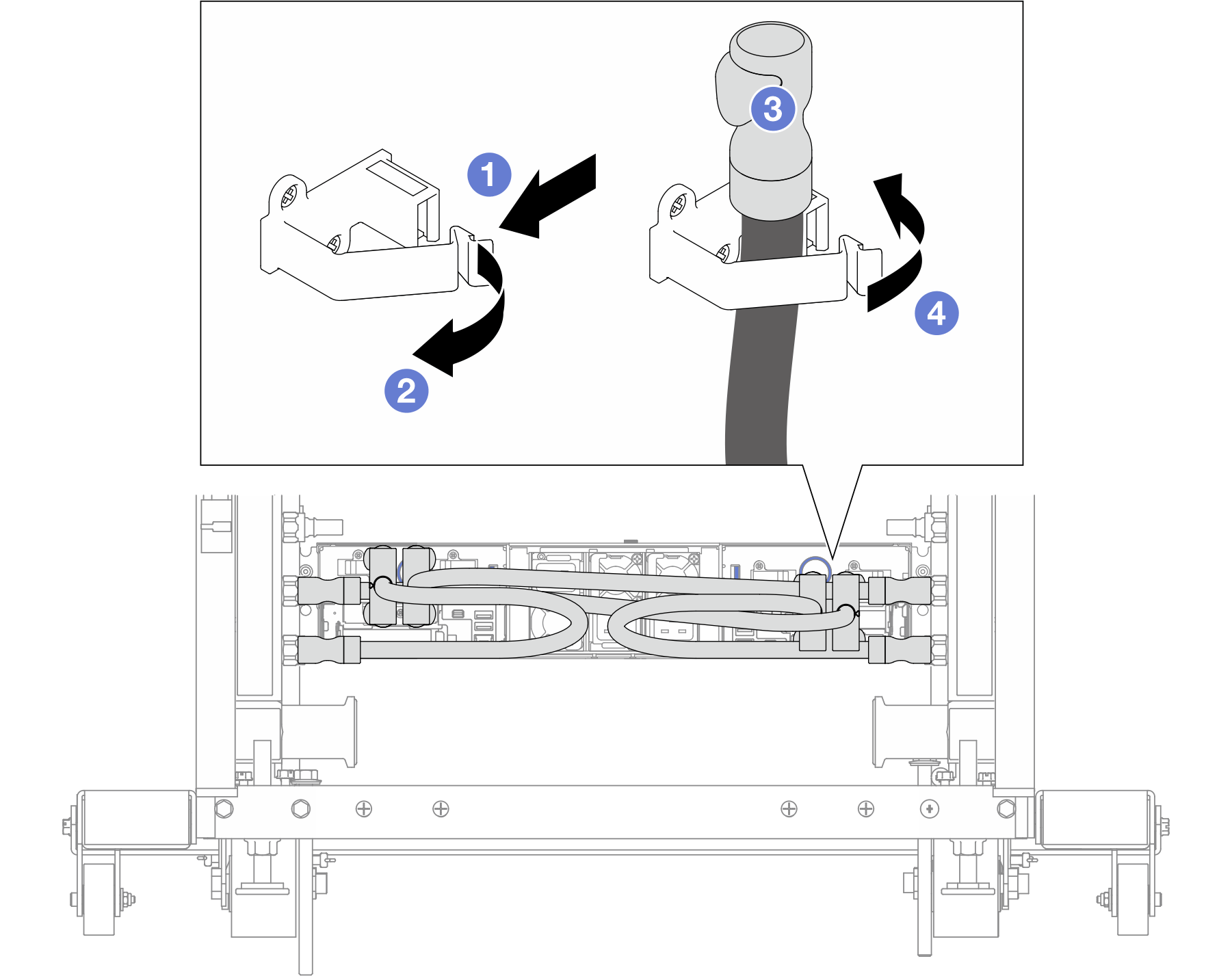

그림 5. 필러에 호스 설치
- 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
