Retrait d’un nœud du châssis

Suivez les instructions de la présente section pour retirer un nœud du châssis.

À propos de cette tâche

Pour éviter tout danger, veillez à bien lire et respecter les consignes de sécurité.

R006

ATTENTION

Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.

Avertissement

Lorsque vous retirez le nœud, notez le numéro de plateau du nœud et veillez à l’installer dans le même plateau que celui d’où il a été retiré. Si vous réinstallez le nœud dans un autre plateau, il faut reconfigurer le nœud.
Lorsque vous retirez ou installez un nœud, veillez à ne pas endommager les connecteurs du nœud.
Pour assurer un refroidissement adéquat, chaque plateau de nœud doit disposer d’un nœud ou d’obturateurs de plateau de nœud avant que les nœuds du châssis soient mis sous tension.

Remarque

Selon la configuration concernée, il est possible que le matériel diffère un peu des illustrations figurant dans la présente section.

Procédure

Préparez-vous en vue de cette tâche.
1. Mettez le nœud hors tension (voir Mise hors tension du nœud). Ensuite, débranchez tous les câbles externes du nœud.
Vous devez retirer les fiches de connexion rapide des collecteurs si le nœud est raccordé à l’eau. Voir Retrait du collecteur (système dans une armoire) ou Retrait du collecteur (système en rangée).
Retirez le nœud du châssis.
1. Faites pivoter et relâchez la poignée avant du nœud.
2. Faites glisser délicatement le nœud hors du châssis jusqu’à ce que vous voyiez l’icône d’avertissement sur l’étiquette latérale du nœud. Ensuite, tenez le nœud des deux mains comme illustré, puis sortez-le avec précaution du châssis.
  Avertissement
  Par sécurité, assurez-vous de tenir le nœud des deux mains lorsque vous le soulevez.
  Figure 1. Retrait du nœud d’un plateau de gauche

  Figure 2. Retrait du nœud d’un plateau de droite

Après avoir terminé

Installez soit un nœud de remplacement (voir Installation d’un nœud dans le châssis), soit des obturateurs pour plateau de nœud avant et arrière dans le plateau de nœud dans un délai d’une minute.
Important
Pour assurer un refroidissement adéquat, chaque plateau de nœud doit disposer d’un nœud ou d’obturateurs de plateau de nœud avant que les nœuds du châssis soient mis sous tension.
Figure 3. Installation d’un obturateur de plateau de nœud avant

Figure 4. Installation d’un obturateur de plateau de nœud arrière

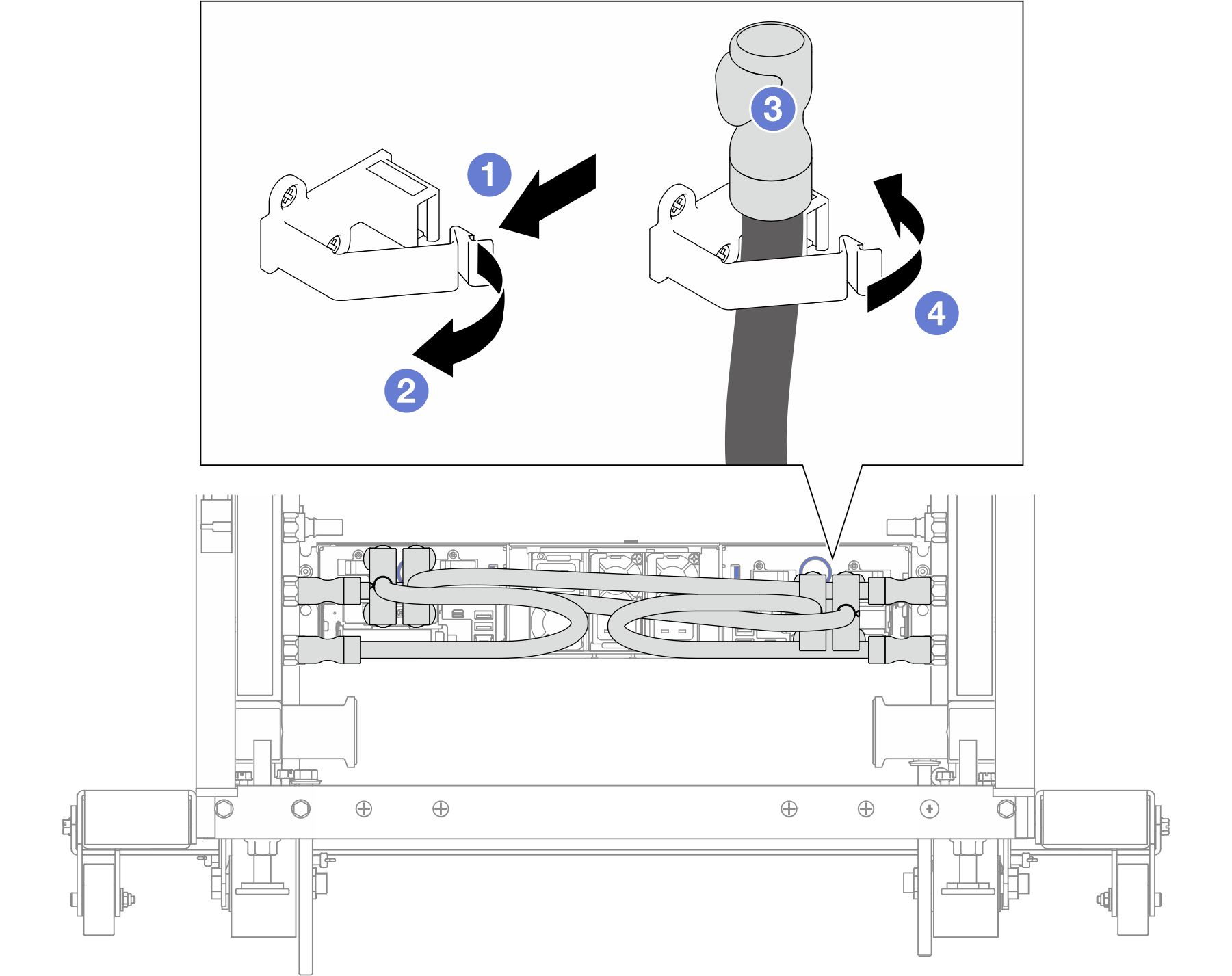

En ce qui concerne les nœuds dotés d’une configuration avec refroidissement par liquide, vous devez fier le tuyau inutilisé à l’obturateur du nœud.
- Appuyez sur le loquet latéral du clip.
- Ouvrez le clip.
- Placez le tuyau dans le clip de l’obturateur du nœud.
- Fermez le clip et fixez-le afin de bien le mettre en place.
Figure 5. Installation du tuyau sur l’obturateur
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
