Extracción de un nodo del chasis

Siga las instrucciones que aparecen en esta sección para extraer un nodo del chasis.

Acerca de esta tarea

Para evitar posibles peligros, asegúrese de leer y seguir la información de seguridad.

R006
No weight on shelf
PRECAUCIÓN
No coloque ningún objeto encima de un dispositivo montado en bastidor, a menos que dicho dispositivo sea para utilizar como estante.
Atención
  • Al extraer el nodo, anote el número de la bandeja del nodo y asegúrese de instalar el nodo en la misma bandeja de la que se extrajo. Volver a instalar el nodo en una bandeja diferente requiere volver a configurar el nodo.
  • Al extraer o instalar el nodo, tenga cuidado de no dañar los conectores de nodo.
  • Para un enfriamiento apropiado, cada bandeja de nodo debe tener instalado un nodo o rellenos de bandeja de nodo antes de encender los nodos en el chasis.
Nota

Dependiendo de la configuración específica, el aspecto del hardware puede ser algo diferente de las ilustraciones de esta sección.

Procedimiento

  1. Prepárese para esta tarea.
    1. Apague el nodo (consulte Apagado del nodo) y, a continuación, desconecte todos los cables externos del nodo.
  2. Si el nodo está conectado al agua, quite los conectores rápidos de los múltiples. Consulte Extracción del múltiple (sistema en bastidor) o Extracción del múltiple (sistema en hilera).
  3. Extraiga el nodo del chasis.
    1. Gire y suelte la manija frontal del nodo.
    2. Deslice con cuidado el nodo hacia fuera del chasis hasta que vea el icono de advertencia en la etiqueta lateral del nodo. A continuación, sujete el nodo con ambas manos como se indica en la ilustración y extráigalo con cuidado del chasis.
      Atención
      Por razones de seguridad, asegúrese de sostener el nodo con ambas manos al levantarlo.
      Figura 1. Extracción del nodo de una bandeja izquierda
      Node removal from a left tray
      Figura 2. Extracción del nodo de una bandeja derecha
      Node removal from a right tray

Después de finalizar

  1. Instale un nodo de sustitución (consulte Instalación de un nodo en el chasis) o los rellenos de la bandeja del nodo frontal y posterior en la bandeja del nodo en el plazo de un minuto.
    Importante
    Para un enfriamiento apropiado, cada bandeja de nodo debe tener instalado un nodo o rellenos de bandeja de nodo antes de encender los nodos en el chasis.
    Figura 3. Instalación de un relleno de la bandeja del nodo frontal
    Installation of a front node tray filler
    Figura 4. Instalación de un relleno de la bandeja del nodo posterior
    Installation of a rear node tray filler
  2. Para nodos con configuración de refrigeración asistida por líquidos, fije la manguera no utilizada al relleno del nodo.
    • Presione el pestillo en el lado del clip.
    • Abra el clip.
    • Coloque la manguera en el clip del relleno del nodo.
    • Cierre el clip y fíjelo en su lugar.

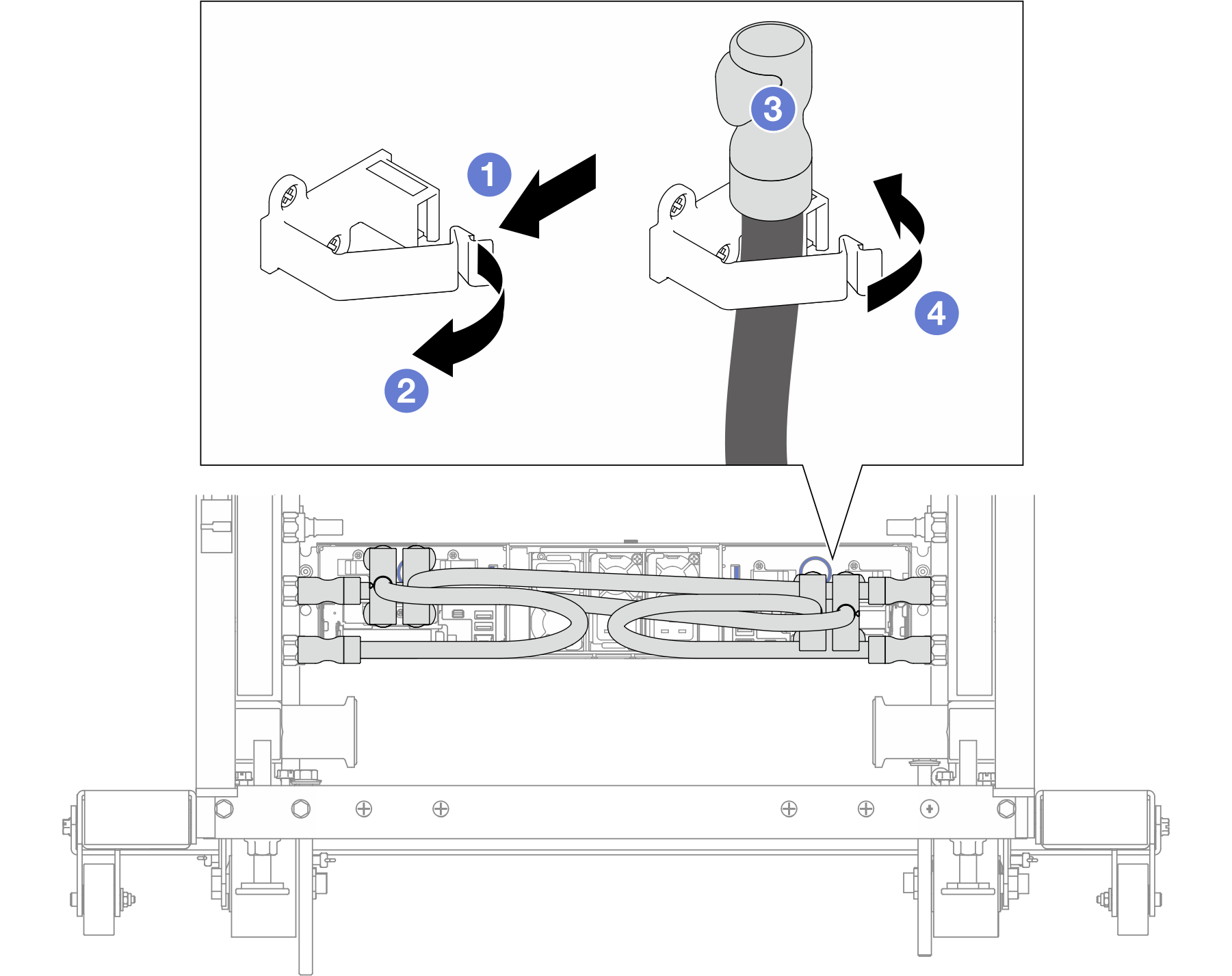

    Figura 5. Instalación de la manguera en el relleno
    Hose installation to filler
  3. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
