Retirer le support de transport avant

Les présentes informations vous indiquent comment retirer le support de transport avant.

À propos de cette tâche

Note
Si la solution a été expédiée dans l’armoire, veillez à retirer le support de transport avant, avant de mettre la solution sous tension afin d’éviter tout problème d’origine thermique.
Attention
Lisez le document Conseils d’installation pour vous assurer que vous travaillez en toute sécurité.

Procédure

Retirez le support de transport avant.
  1. Utilisez un tournevis cruciforme n° 1 pour desserrer les quatre vis qui fixent le support au boîtier.
  2. Faites pivoter le piston supérieur en position déverrouillée.
  3. Faites pivoter le piston inférieur en position déverrouillée.
  4. Retirez le support du boîtier.

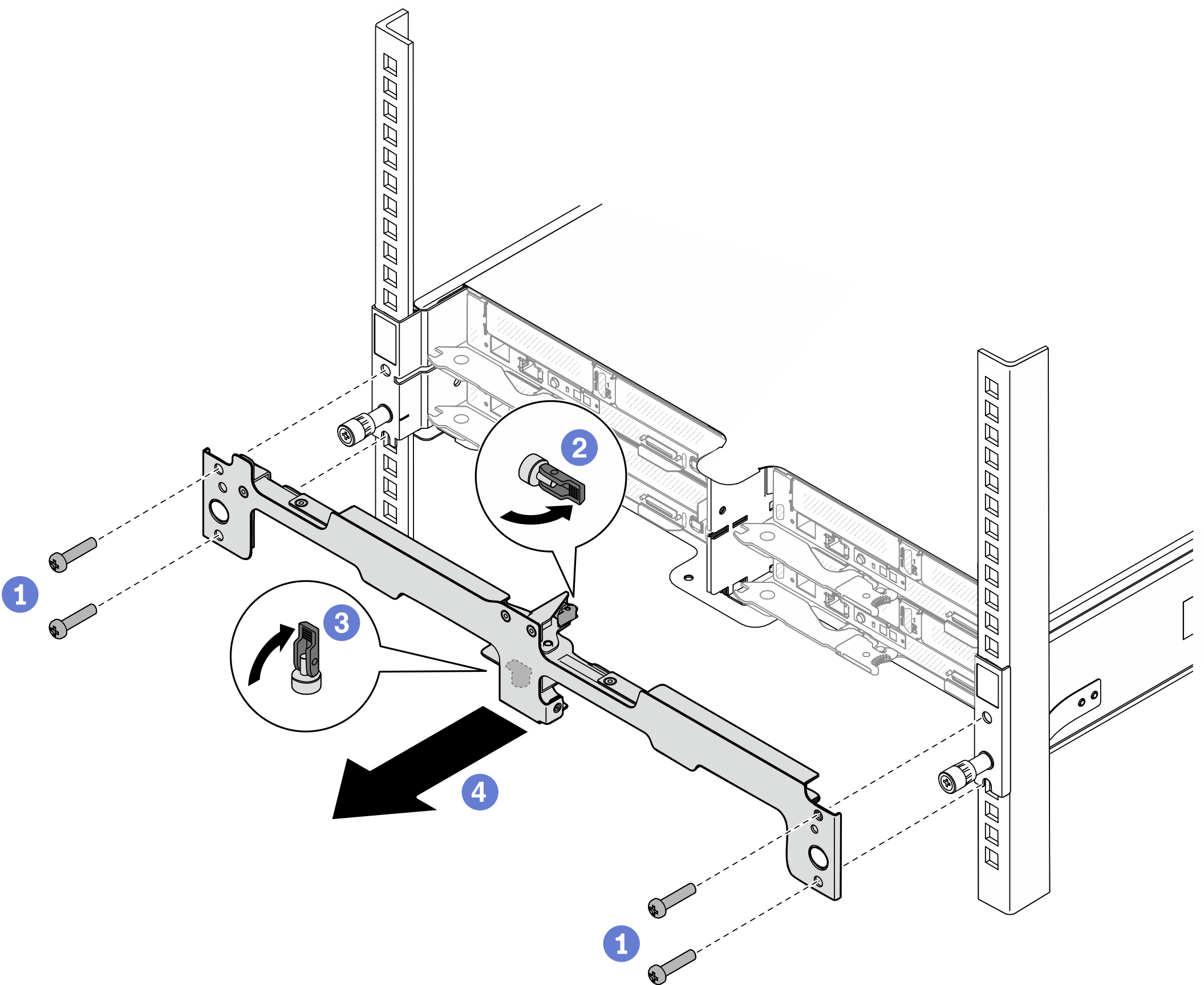

Figure 1. Retrait du support de transport avant
Front shipping bracket removal
