PCIe-Adapterkartenbaugruppe installieren

Mithilfe der Informationen in diesem Abschnitt können Sie eine PCIe-Adapterkartenbaugruppe installieren.

Zu dieser Aufgabe

Achtung
Anmerkung

Stellen Sie sicher, dass Sie den „SD650 V2 oder SD650-N V2 Neptune DWC Wasserkreislauf-Service-Satz“ für die Installation der Komponenten bereitliegen haben.

Das Installationsverfahren für die PCIe-Adapterkarte variiert je nach Typ des auf der Adapterkarte installierten PCIe-Adapters.

PCIe-Adapterkartenbaugruppe mit regulärem Adapter installieren​

Vorgehensweise

  1. Richten Sie die beiden Laschen an der PCIe-Adapterkartenbaugruppe an den Schlitzen vorne am Knoten aus. Setzen Sie die PCIe-Adapterkartenbaugruppe anschließend auf die Systemplatine.
  2. Ziehen Sie die unverlierbare Schraube an der PCIe-Adapterkartenbaugruppe an.
    Abbildung 1. PCIe-Adapterkartenbaugruppe installieren
    PCIe riser assembly installation
  3. Ausführliche Informationen zur Kabelführung finden Sie unter Interne Kabelführung.

PCIe-Adapterkartenbaugruppe mit ConnectX-6 Adapter installieren​

Vorgehensweise

  1. Wenn Sie zum ersten Mal gemeinsam genutzte E/A-Adapter installieren, führen Sie die folgenden Schritte aus, um sicherzustellen, dass das Gehäuse gemeinsam genutzte E/A-Adapter unterstützt, bevor Sie einen der Zielknoten ausschalten.
    1. Fragen Sie den aktuellen Gehäusemodus mit dem folgenden Befehl ab:
      ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x01

      response data
      byte 1: current mode
      01: Normal mode
      02: Shared I/O mode
    2. Wenn sich das Gehäuse im normalen Modus befindet, legen Sie den Gehäusemodus auf den Modus „Gemeinsam genutzter E/A“ mit dem folgenden Befehl fest:
      ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x00 0x02

      response data
      byte 1: previous mode
      01: Normal mode
      02: Shared I/O mode
      byte 2: current mode
      01: Normal mode
      02: Shared I/O mode
    3. Schalten Sie zuerst den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) und dann den entsprechenden primären Knoten (Knoten 2/4/6/8/10/12) aus.
    4. Entfernen Sie den Einbaurahmen und die Abdeckung des Einbaurahmens (siehe DWC Einbaurahmen im Gehäuse installieren und Abdeckung des Einbaurahmens entfernen).

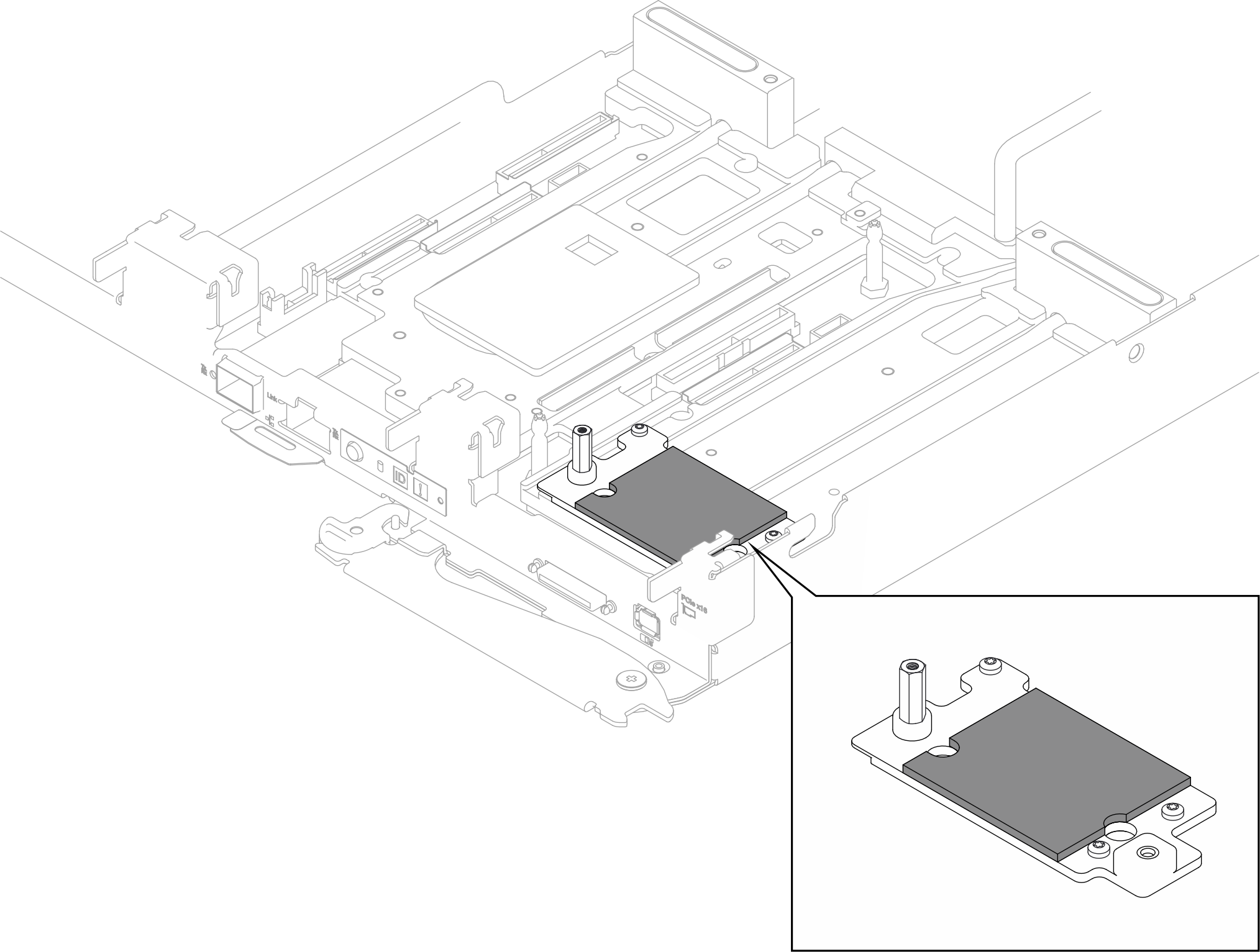

  2. Setzen Sie die Kühlplatte auf den Knoten. Befestigen Sie dann die Kühlplatte mit einem Sechskant-Abstandsbolzen und drei T10-Torx-Schrauben.
    Abbildung 2. Installation der Kühlplatte
    Installing the cold plate
  3. Richten Sie die beiden Laschen an der PCIe-Adapterkartenbaugruppe an den Schlitzen vorne am Knoten aus. Setzen Sie dann die PCIe-Adapterkartenbaugruppe auf die Systemplatine, befestigen Sie die Adapterkartenbaugruppe mit einer Schraube und ziehen Sie die unverlierbare Schraube an.
    Abbildung 3. PCIe-Adapterkartenbaugruppe installieren
    PCIe riser assembly installation
  4. Installieren Sie den Wärmerohrträger und befestigen Sie ihn mit zwei Schrauben.
    Abbildung 4. Installation des Wärmerohrträgers
    Heatpipe beam installation
  5. Bringen Sie die unverlierbare Schraube der Klemmbefestigung an und ziehen Sie sie fest.
    Abbildung 5. Installation der unverlierbaren Schraube der Klemmbefestigung
    Clamp bracket captive screw installation
  6. Fahren Sie abhängig vom Typ des ConnectX-6 Adapters fort, der auf der Adapterkarte installiert ist, mit dem nächsten Schritt fort:

    • Eigenständiger ConnectX-6 Adapter

      Fahren Sie mit Nach dieser Aufgabe fort.

    • Gemeinsam genutzter E/A

      In der folgenden Tabelle finden Sie die unterstützten Konfigurationen für gemeinsam genutzte ConnectX-6 E/A-Adapter:

      Tabelle 1.
      KonfigurationNVMe/SATA-LaufwerkM.2-Rückwandplatine
      Konfiguration 1: Gemeinsam genutzte E/A – A√√
      Konfiguration 2: Gemeinsam genutzte E/A – BX√

      Verkabeln Sie das Kabel entsprechend der jeweiligen Abbildung.

      • Gemeinsam genutzte E/A – A (mit NVMe-/SATA-Laufwerken und M.2-Rückwandplatine):

        Abbildung 6. Kabelführung – Gemeinsam genutzte E/A – A (mit NVMe-/SATA-Laufwerken und M.2-Rückwandplatine)
        Cable routing - Shared I/O A (with NVMe/SATA drives and M.2 backplane)
        1 NVMe/SATA-Laufwerke4 Hauptadapter
        2 M.2-Rückwandplatine5 IPEX-Kabel, 350 mm
        3 Zusatzadapter

      • Gemeinsam genutzte E/A – B (mit M.2-Rückwandplatine):

        Verkabeln Sie das Kabel entsprechend der folgenden Abbildung.

        Abbildung 7. Kabelführung für gemeinsam genutzte E/A – B (mit M.2-Rückwandplatine)
        Cable routing - Share I/O B (with M.2 backplane)
        1 M.2-Rückwandplatine3 Hauptadapter
        2 Zusatzadapter4 IPEX-Kabel, 350 mm
Nach dieser Aufgabe

  1. Bringen Sie die Abdeckung des Einbaurahmens wieder an (siehe Abdeckung des Einbaurahmens installieren).

  2. Installieren Sie den Einbaurahmen wieder (siehe DWC Einbaurahmen im Gehäuse installieren).

    Anmerkung
    Zu Ihrer Sicherheit sollten Sie eine Hebevorrichtung verwenden, wenn Sie den Einbaurahmen im Rack installieren.

  3. Schließen Sie alle erforderlichen externen Kabel an das Gehäuse an.

    Anmerkung
    Schließen Sie die QSFP-Kabel an das Gehäuse an, wenn Mellanox ConnectX-6 Adapter installiert sind. Dies erfordert zusätzliche Kraft.
    Abbildung 8. Anschließen der QSFP-Kabel am SD650 V2 Einbaurahmen
    Connecting QSFP cables to SD650 V2 tray
    Abbildung 9. Anschließen der QSFP-Kabel am SD650-N V2 Einbaurahmen
    Connecting QSFP cables to SD650-N V2 tray
  4. Wenn es sich bei den installierten Adaptern um gemeinsam genutzte E/A-Adapter handelt, müssen Sie zuerst den primären Knoten (Knoten 2/4/6/8/10/12) und dann den zusätzlichen Knoten (Knoten 1/3/5/7/9/11) einschalten.
    Wichtig
    Der primäre Adapter ist immer auf dem rechten Knoten (Knoten 2/4/6/8/10/12) installiert, während der zusätzliche Adapter auf dem linken Knoten (Knoten 1/3/5/7/9/11) installiert ist. Wenn ein zusätzlicher Knoten zum Betrieb einen angeschlossenen und funktionierenden primären Knoten benötigt, befolgen Sie stets die folgende Ein- und Ausschaltreihenfolge:
    • Beim Ausschalten der Knoten müssen Sie immer zuerst den Knoten 1/3/5/7/9/11 (zusätzlicher Knoten) ausschalten.
    • Beim Einschalten der Knoten müssen Sie immer zuerst den Knoten 2/4/6/8/10/12 (primärer Knoten) einschalten.

  5. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
