PCIe 라이저 어셈블리 설치

다음 정보를 사용하여 PCIe 라이저 어셈블리를 설치하십시오.

이 작업 정보

필수 도구

구성 요소를 설치하려면 "SD650 V2 또는 SD650-N V2 Neptune® DWC Waterloop 서비스 키트"가 있어야 합니다.

중요사항

갭 패드/퍼티 패드 교체 지침

갭 패드/퍼티 패드를 교체하기 전에 인터페이스 플레이트 또는 하드웨어 표면을 알코올 청소 패드로 부드럽게 청소하십시오.
변형을 방지하기 위해 갭 패드/퍼티 패드를 조심스럽게 잡으십시오. 나사 구멍이나 입구가 갭 패드/퍼티 패드 재질로 막혀 있지 않은지 확인하십시오.
만료된 퍼티 패드를 사용하지 않습니다. 퍼티 패드 패키지의 유효 기간을 확인합니다. 퍼티 패드가 만료된 경우 새 패드를 구입하여 제대로 교체합니다.

주의

다음 섹션을 읽고 안전하게 작업하십시오.
- 설치 지침
- 안전 점검 목록
케이블 배선에 대한 세부 정보는 내장 케이블 배선의 내용을 참조하십시오.

PCIe 라이저의 설치 절차는 라이저에 설치된 PCIe 어댑터 유형에 따라 다릅니다.

일반 어댑터를 사용하는 PCIe 라이저에 대해서는 일반 어댑터를 사용하는 PCIe 라이저 어셈블리 설치의 내용을 참조하십시오.
ConnectX-6 어댑터를 사용하는 PCIe 라이저에 대해서는 ConnectX-6 어댑터를 사용하는 PCIe 라이저 어셈블리 설치의 내용을 참조하십시오.

일반 어댑터를 사용하는 PCIe 라이저 어셈블리 설치

절차

PCIe 라이저 어셈블리의 두 탭을 앞면 노드의 슬롯에 맞추십시오. 그런 다음 PCIe 라이저 어셈블리를 시스템 보드에 삽입하십시오.
PCIe 라이저 어셈블리에 고정 나사를 조이십시오.
그림 1. PCIe 라이저 어셈블리 설치
케이블 배선에 대한 세부 정보는 내장 케이블 배선의 내용을 참조하십시오.

ConnectX-6 어댑터를 사용하는 PCIe 라이저 어셈블리 설치

절차

처음 공유 I/O 어댑터를 설치하는 경우 다음 단계를 완료하여 엔클로저에서 공유 I/O 어댑터가 지원되는지 확인한 후 대상 노드의 전원을 모두 끄십시오.

현재의 엔클로저 모드를 쿼리하려면 다음 명령을 사용합니다.

ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x01

response data
byte 1: current mode
01: Normal mode
02: Shared I/O mode

엔클로저 상태가 일반 모드인 경우 엔클로저 모드를 공유 I/O 모드로 구성하려면 다음 명령을 사용합니다.

ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x00 0x02

response data
byte 1: previous mode
01: Normal mode
02: Shared I/O mode
byte 2: current mode
01: Normal mode
02: Shared I/O mode

먼저 보조 노드(노드 1/3/5/7/9/11)의 전원을 끈 다음 해당 기본 노드(노드 2/4/6/8/10/12)의 전원을 끄십시오.
트레이와 트레이 덮개를 분리합니다(엔클로저에 DWC 트레이 설치 및 트레이 덮개 제거 참조).

노드 위에 냉각판을 놓은 다음 육각 스탠드오프 나사 1개와 Torx T10 나사 3개로 냉각판을 고정하십시오.
그림 2. 냉각판 설치
냉각판 퍼티 갭 패드를 새 패드로 교체하십시오.

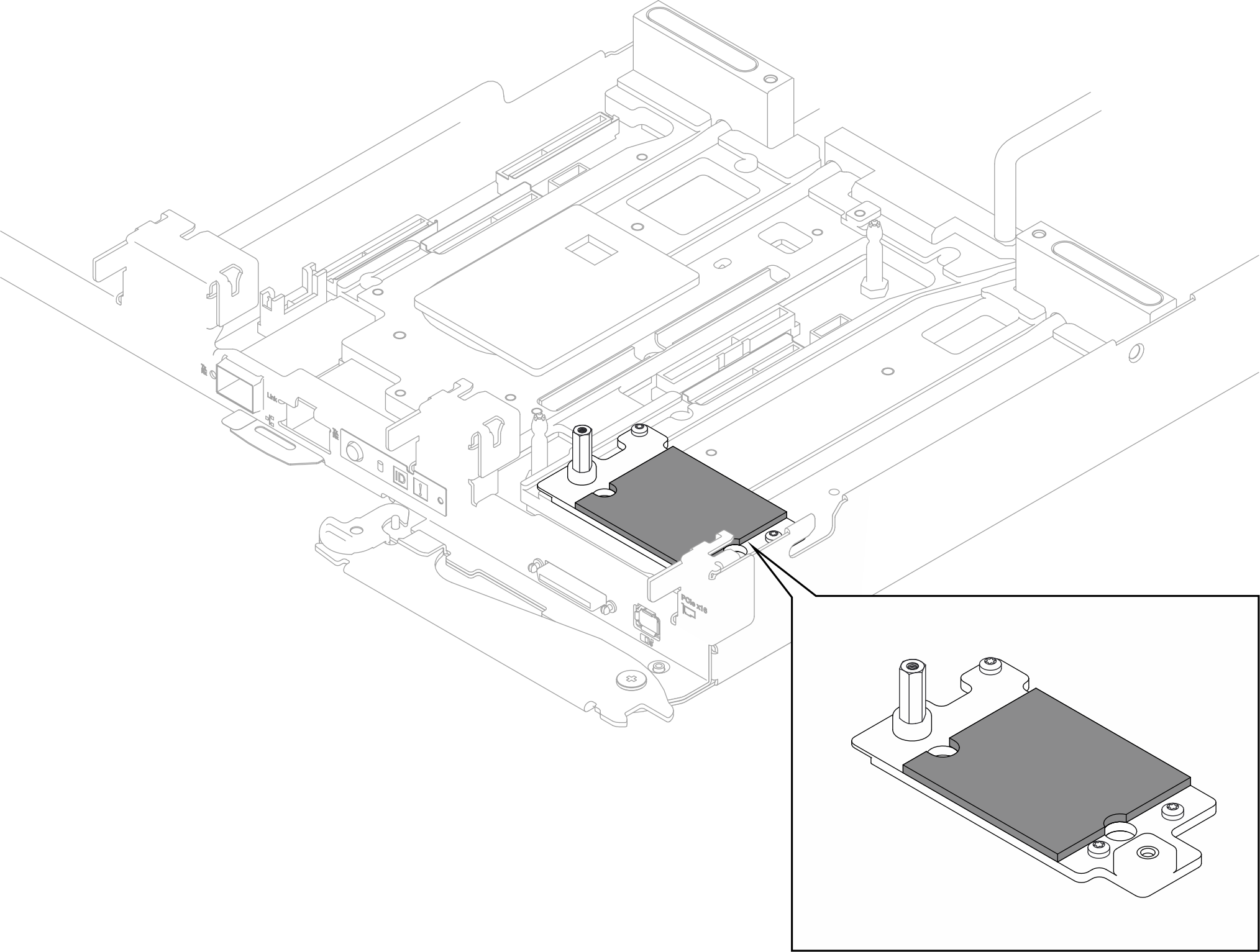

그림 3. CX-6 라이저용 냉각판 퍼티 패드

갭 패드/퍼티 패드 교체 지침을 따르십시오.

PCIe 라이저 어셈블리의 두 탭을 앞면 노드의 슬롯에 맞춘 다음 PCIe 라이저 어셈블리를 시스템 보드에 삽입하십시오. 그런 다음 나사로 라이저 어셈블리를 고정하고 고정 나사를 조이십시오.
그림 4. PCIe 라이저 어셈블리 설치
히트파이프 빔을 설치하고 나사 2개로 고정하십시오.
그림 5. 히트파이프 빔 설치
클램프 브래킷 고정 나사를 설치하고 조입니다.
그림 6. 클램프 브래킷 고정 나사 설치
라이저에 설치된 ConnectX-6 어댑터 유형에 따라 다음 단계를 진행하십시오.
- 독립형 ConnectX-6 어댑터:
  완료한 후에로 건너뛰십시오.
- 공유 I/O
  공유 I/O ConnectX-6 어댑터에 지원되는 구성을 보려면 다음 표를 참조하십시오.
  표 1.
  구성 NVMe/SATA 드라이브 M.2 백플레인
  구성 1: 공유 I/O A √ √
  구성 2: 공유 I/O B X √
  해당 그림과 같이 케이블을 배선하십시오.
  - 공유 I/OA(NVMe/SATA 드라이브 및 M.2 백플레인 포함):
    그림 7. 케이블 배선 - 공유 I/OA(NVMe/SATA 드라이브 및 M.2 백플레인 포함)

    1 NVMe/SATA 드라이브 4 메인 어댑터
    2 M.2 백플레인 5 350mm IPEX 케이블
    3 보조 어댑터
  - 공유 I/O B(M.2 백플레인 포함):
    다음 그림과 같이 케이블을 배선하십시오.
    그림 8. 케이블 배선 - 공유 I/O B (M.2 백플레인 포함)

    1 M.2 백플레인 3 메인 어댑터
    2 보조 어댑터 4 350mm IPEX 케이블

표 1.
구성	NVMe/SATA 드라이브	M.2 백플레인
구성 1: 공유 I/O A	√	√
구성 2: 공유 I/O B	X	√

완료한 후

트레이 덮개를 다시 설치하십시오(트레이 덮개 설치 참조).
트레이를 다시 설치하십시오(엔클로저에 DWC 트레이 설치 참조).
주
안전을 위해 리프트 도구를 사용하여 트레이를 랙에 설치하십시오.
필요한 모든 외부 케이블을 엔클로저에 연결하십시오.
주
Mellanox ConnectX-6 어댑터가 설치되어 있는 경우 QSFP 케이블을 엔클로저에 추가로 연결하십시오.
그림 9. SD650 V2 트레이에 QSFP 케이블 연결

그림 10. SD650-N V2 트레이에 QSFP 케이블 연결
설치된 어댑터가 공유 I/O 어댑터인 경우 먼저 기본 노드(노드 2/4/6/8/10/12)의 전원을 켠 다음 보조 노드(노드 1/3/5/7/9/11)의 전원을 켭니다.
중요사항
기본 어댑터는 항상 우측 노드(노드 2/4/6/8/10/12)에 설치되고 보조 어댑터는 좌측 노드(노드 1/3/5/7/9/11)에 설치됩니다. 보조 노드가 작동하려면 연결되어 작동하는 기본 노드가 있어야 하므로 항상 다음의 순서에 따라 전원을 켜거나 끄도록 하십시오.
- 노드의 전원을 끌 때는 항상 보조 노드(노드 1/3/5/7/9/11)를 먼저 끕니다.
- 노드의 전원을 켤 때는 항상 기본 노드(노드 2/4/6/8/10/12)를 먼저 켭니다.
각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
