Installation d’un assemblage de cartes mezzanines PCIe

Les informations suivantes vous permettent d’installer un assemblage de cartes mezzanines PCIe.

À propos de cette tâche

Avertissement
Remarque

Assurez-vous de disposer du « Kit de maintenance de la boucle d’eau Neptune DWC SD650 V2 ou SD650-N V2 » pour installer les composants.

La procédure d’installation d’une carte mezzanine PCIe varie en fonction du type d’adaptateur PCIe installé dans la carte mezzanine.

Installation d’un assemblage de cartes mezzanines avec un adaptateur classique​

Procédure

  1. Alignez les deux pattes situées sur l’assemblage de cartes mezzanines PCIe avec les emplacements sur le nœud avant ; ensuite, insérez l’assemblage de cartes mezzanines PCIe dans le connecteur de la carte mère.
  2. Serrez la vis imperdable sur l’assemblage de cartes mezzanines PCIe.
    Figure 1. Installation de l'assemblage de cartes mezzanines PCIe
    PCIe riser assembly installation
  3. Pour connaître le cheminement détaillé des câbles, voir Cheminement interne des câbles.

Installation d’un assemblage de cartes mezzanines avec un adaptateur ConnectX-6​

Procédure

  1. Si vous installez des adaptateurs d’E/S partagées pour la première fois, effectuez les étapes suivantes pour vous assurer que le boîtier prend en charge les adaptateurs d’E/S partagées avant de mettre hors tension l’un des nœuds cibles.
    1. Interrogez le mode de boîtier actuel avec la commande suivante :
      ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x01

      response data
      byte 1: current mode
      01: Normal mode
      02: Shared I/O mode
    2. Si le boîtier est en mode normal, configurez le mode du boîtier en mode E/S partagées à l’aide de la commande suivante :
      ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x00 0x02

      response data
      byte 1: previous mode
      01: Normal mode
      02: Shared I/O mode
      byte 2: current mode
      01: Normal mode
      02: Shared I/O mode
    3. Mettez d’abord hors tension le nœud auxiliaire (nœud 1/3/5/7/9/11) ; puis, mettez hors tension le nœud primaire correspondant (nœud 2/4/6/8/10/12).
    4. Retirez le plateau et le couvercle du plateau (voir Installation d’un plateau DWC dans le boîtier et Retrait d'un cache de plateau).

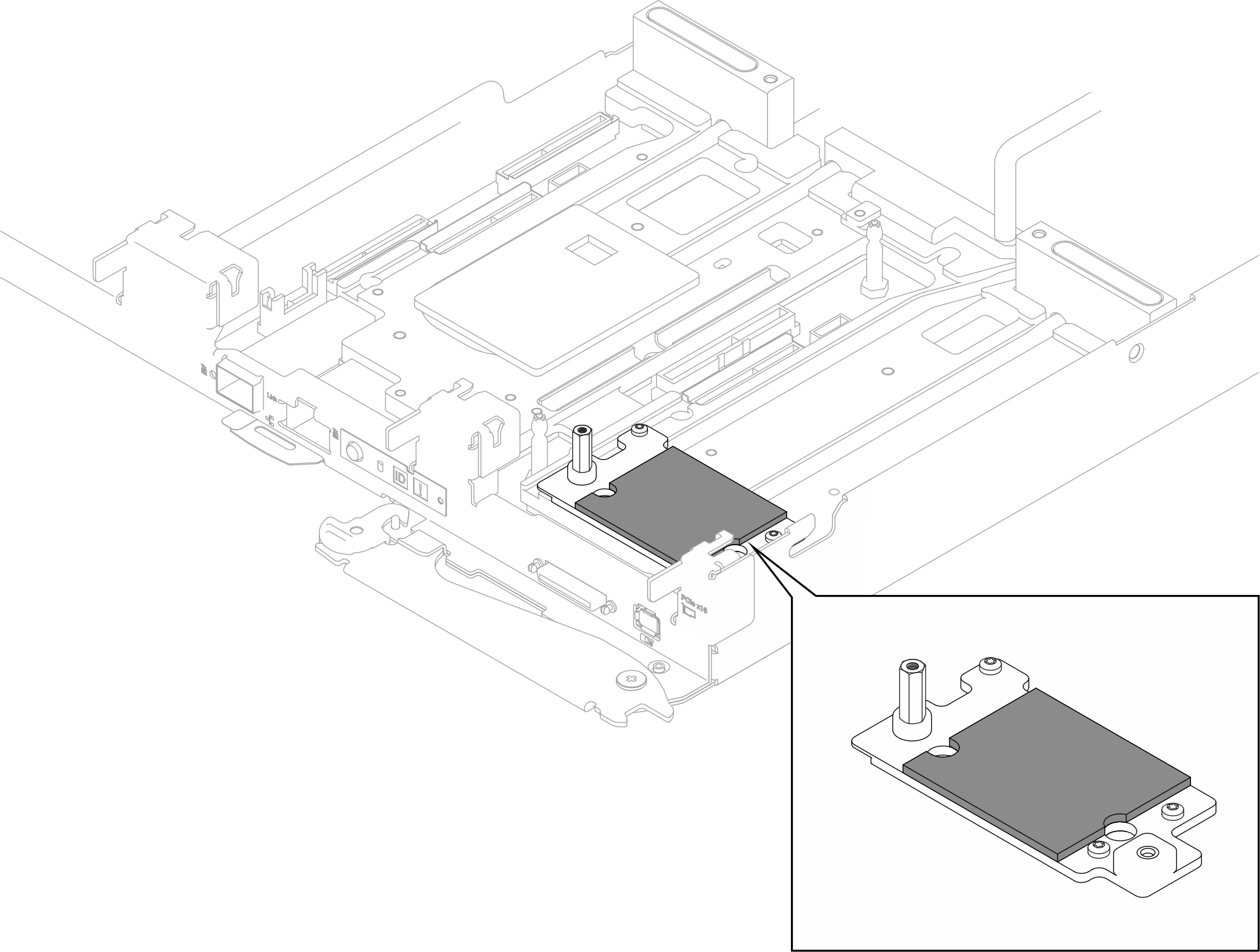

  2. Placez la plaque froide sur le nœud ; ensuite, fixez la plaque froide avec une vis à tête six pans et trois vis Torx T10.
    Figure 2. Installation de la plaque froide
    Installing the cold plate
  3. Alignez les deux pattes de l’assemblage de cartes mezzanines PCIe avec les encoches du nœud avant ; ensuite, insérez l’assemblage de cartes mezzanines PCIe dans la carte mère ; fixez enfin l’assemblage de cartes mezzanines à l’aide d’une vie et serrez la vis imperdable.
    Figure 3. Installation de l'assemblage de cartes mezzanines PCIe
    PCIe riser assembly installation
  4. Installez le profilé du tube thermique et fixez-le à l’aide de deux vis.
    Figure 4. Installation du profilé du tube thermique
    Heatpipe beam installation
  5. Installez la vis imperdable de l’étrier de fixation et serrez-la.
    Figure 5. Installation de la vis imperdable de l’étrier de fixation
    Clamp bracket captive screw installation
  6. Passez à l’étape suivante en fonction du type d’adaptateur ConnectX-6 installé dans le support de carte mezzanine :

    • Adaptateur ConnectX-6 autonome :

      Passez à l’étape Après avoir terminé.

    • E-S partagées

      Consultez le tableau suivant pour voir les configurations prises en charge pour les adaptateurs ConnectX-6 à E-S partagées :

      Tableau 1.
      ConfigurationUnité NVMe/SATAFond de panier M.2
      Configuration 1 : E-S partagées A√√
      Configuration 2 : E-S partagées BX√

      Acheminez le câble comme dans la figure correspondante.

      • E-S partagées A (avec des disques NVMe/SATA et un fond de panier M.2) :

        Figure 6. Cheminement des câbles - (avec des disques NVMe/SATA et un fond de panier M.2)
        Cable routing - Shared I/O A (with NVMe/SATA drives and M.2 backplane)
        1 Unités NVMe/SATA4 Adaptateur principal
        2 Fond de panier M.25 Câble IPEX 350 mm
        3 Adaptateur secondaire

      • E-S partagées B (avec fond de panier M.2) :

        Acheminez le câble comme dans la figure suivante.

        Figure 7. Cheminement des câbles - E-S partagées B (avec fond de panier M.2)
        Cable routing - Share I/O B (with M.2 backplane)
        1 Fond de panier M.23 Adaptateur principal
        2 Adaptateur secondaire4 Câble IPEX 350 mm
Après avoir terminé

  1. Réinstallez le cache de plateau (voir Installation d'un cache de plateau).

  2. Réinstallez le plateau (voir Installation d’un plateau DWC dans le boîtier).

    Remarque
    Pour votre sécurité, utilisez l’outil de levage pour installer le plateau dans l’armoire.

  3. Branchez tous les câbles externes requis au boîtier.

    Remarque
    Exercez une force conséquente pour connecter les câbles QSFP au boîtier si des adaptateurs Mellanox ConnectX-6 sont installés.
    Figure 8. Branchement des câbles QSFP au plateau SD650 V2
    Connecting QSFP cables to SD650 V2 tray
    Figure 9. Branchement des câbles QSFP au plateau SD650-N V2
    Connecting QSFP cables to SD650-N V2 tray
  4. Si les adaptateurs installés sont des adaptateurs d’E/S partagées, mettez d’abord sous tension le nœud principal (nœud 2/4/6/8/10/12), puis le nœud auxiliaire (nœud 1/3/5/7/9/11).
    Important
    L’adaptateur principal est toujours installé sur le nœud de droite (nœud 2/4/6/8/10/12), tandis que l’adaptateur auxiliaire est installé sur le nœud de gauche (nœud 1/3/5/7/9/11). Comme un nœud auxiliaire a besoin d’un nœud principal connecté et en état de marche pour fonctionner, suivez toujours la séquence de mise sous tension/hors tension suivante :
    • Lorsque vous éteignez les nœuds, mettez toujours hors tension le nœud 1/3/5/7/9/11 (nœud auxiliaire) en premier.
    • Lorsque vous allumez les nœuds, mettez toujours sous tension le nœud 2/4/6/8/10/12 (nœud principal) en premier.

  5. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.

Vidéo de démonstration

Découvrez la procédure sur YouTube
