安装 PCIe 转接卡组合件

按以下信息安装 PCIe 转接卡组合件。

关于本任务

注意

请阅读以下部分以在工作时确保安全。
- 安装准则
- 安全检查核对表
请参阅内部线缆布放以了解线缆布放的详细信息。

注

确保拥有“SD650 V2 或 SD650-N V2 Neptune DWC 水循环模块维护套件”以便安装组件。

PCIe 转接卡的安装过程取决于转接卡中安装的 PCIe 适配器类型。

对于带有常规适配器的 PCIe 转接卡，请参阅安装带有常规适配器的 PCIe 转接卡组合件。
对于带有 ConnectX-6 适配器的 PCIe 转接卡，请参阅安装带有 ConnectX-6 适配器的 PCIe 转接卡组合件。

安装带有常规适配器的 PCIe 转接卡组合件

过程

将 PCIe 转接卡组合件上的两个卡扣与正面节点上的插槽对齐，然后将 PCIe 转接卡组合件插入到主板上。
在 PCIe 转接卡组合件上拧紧松不脱螺钉。
图 1. 安装 PCIe 转接卡组合件
请参阅内部线缆布放以了解线缆布放的详细信息。

安装带有 ConnectX-6 适配器的 PCIe 转接卡组合件

过程

如果是首次安装共享 I/O 适配器，请先完成以下步骤以确保机箱支持共享 I/O 适配器，然后再关闭任何目标节点的电源。

使用以下命令查询当前的机柜模式：

ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x01

response data
byte 1: current mode
01: Normal mode
02: Shared I/O mode

如果机柜处于正常模式，请使用以下命令将机柜模式配置为共享 I/O 模式：

ipmitool -I lanplus -H $SMM2_IP -U $USERID -P $PASSWORD raw 0x32 0xC5 0x00 0x02

response data
byte 1: previous mode
01: Normal mode
02: Shared I/O mode
byte 2: current mode
01: Normal mode
02: Shared I/O mode

请先关闭辅助节点（节点 1/3/5/7/9/11）的电源，然后再关闭相应主节点（节点 2/4/6/8/10/12）的电源。
继续卸下托盘和托盘外盖（请参阅在机柜中安装 DWC 托盘和卸下托盘外盖）。

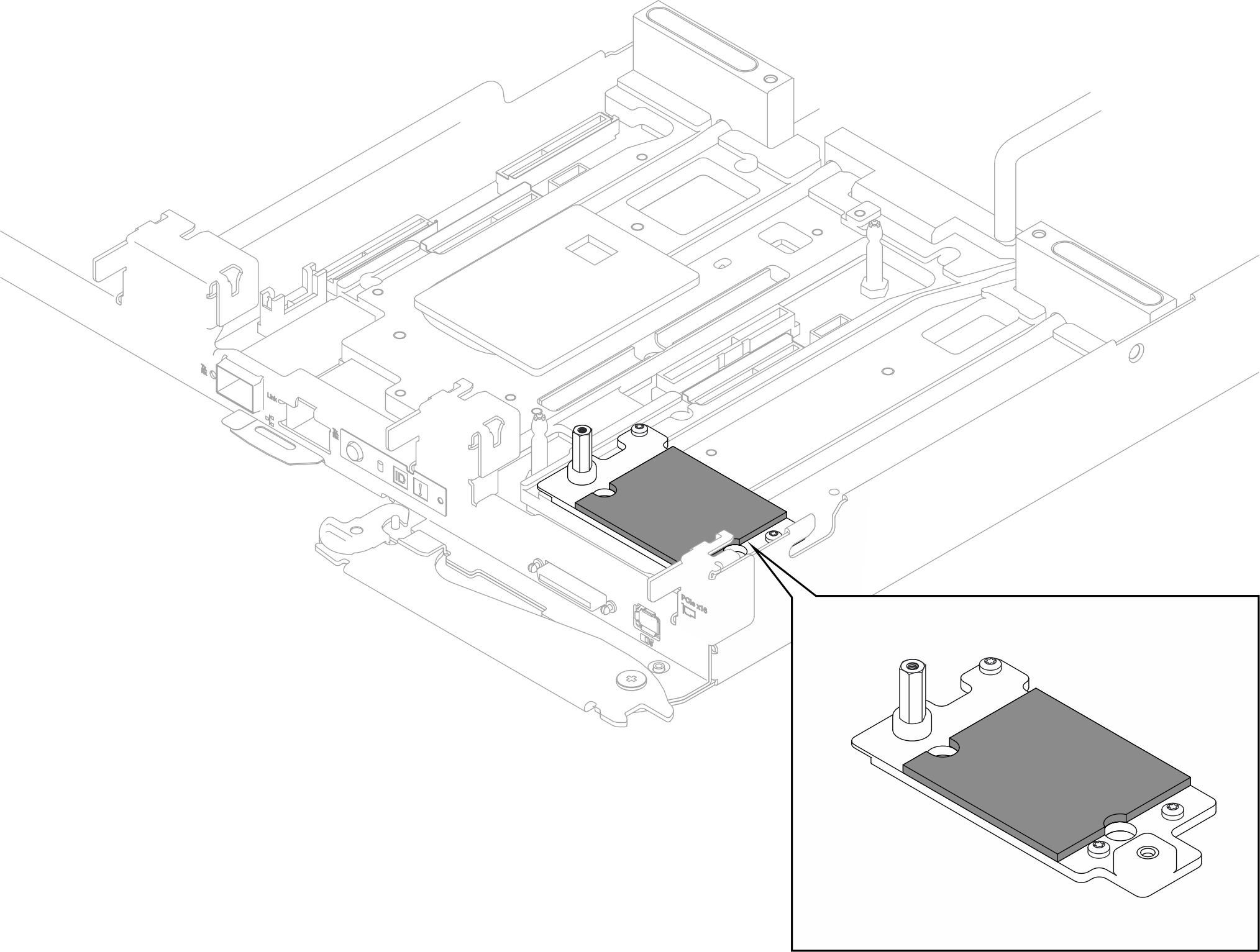

将冷却板放在节点上，然后用一颗六角固定螺钉和三颗内六角 T10 螺钉固定冷却板。
图 2. 安装冷却板
将 PCIe 转接卡组合件上的两个卡扣与正面节点上的插槽对齐，然后将 PCIe 转接卡组合件插入到主板上，再用螺钉固定转接卡组合件并拧紧松不脱螺钉。
图 3. 安装 PCIe 转接卡组合件
安装导热管束，并用两颗螺钉将其固定。
图 4. 安装导热管束
安装并拧紧夹持支架的松不脱螺钉。
图 5. 安装夹持支架的松不脱螺钉
根据转接卡中安装的 ConnectX-6 适配器类型，继续执行下一步：
- 独立 ConnectX-6 适配器：
  跳到“完成之后”。
- 共享 I/O
  请参阅下表以查看共享 I/O ConnectX-6 适配器支持的配置：
  表 1.
  配置 NVMe/SATA 硬盘 M.2 背板
  配置 1：共享 I/O A √ √
  配置 2：共享 I/O B X √
  如图所示布放线缆。
  - 共享 I/O A（配备 NVMe/SATA 硬盘和 M.2 背板）：
    图 6. 线缆布放 - 共享 I/O A（配备 NVMe/SATA 硬盘和 M.2 背板）

    1 NVMe/SATA 硬盘 4 主适配器
    2 M.2 背板 5 350 毫米 IPEX 线缆
    3 辅助适配器
  - 共享 I/O B（与 M.2 背板）：
    如下图所示布放线缆。
    图 7. 线缆布放 - 共享 I/O B（与 M.2 背板）

    1 M.2 背板 3 主适配器
    2 辅助适配器 4 350 毫米 IPEX 线缆

表 1.
配置	NVMe/SATA 硬盘	M.2 背板
配置 1：共享 I/O A	√	√
配置 2：共享 I/O B	X	√

完成之后

装回托盘外盖（请参阅安装托盘外盖）。
装回托盘（请参阅在机柜中安装 DWC 托盘）。
注
为确保安全，请使用起重工具将托盘安装到机架中。
将所有需要的外部线缆连接到机柜。
注
如果安装了 Mellanox ConnectX-6 适配器，请用力将 QSFP 线缆连接到机柜。
图 8. 将 QSFP 线缆连接到 SD650 V2 托盘

图 9. 将 QSFP 线缆连接到 SD650-N V2 托盘
如果安装的是共享 I/O 适配器，请先打开主节点（节点 2/4/6/8/10/12）的电源，然后再打开辅助节点（节点 1/3/5/7/9/11）的电源。
重要
主适配器始终安装到右侧节点（节点 2/4/6/8/10/12），而辅助适配器则安装到左侧节点（节点 1/3/5/7/9/11）。由于辅助节点需要在主节点已连接并正常运行之后才能运行，因此请始终遵循以下电源开/关顺序：
- 关闭节点电源时，请始终先关闭节点 1/3/5/7/9/11（辅助节点）的电源。
- 打开节点电源时，请始终先打开节点 2/4/6/8/10/12（主节点）的电源。
检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
